7.6.4 Messungen über Normsignaleingänge (Cl, Cd, Pa ...)
Steckplatz
IN 6
PWR OUT 24V
IN 11
OUT 14/15

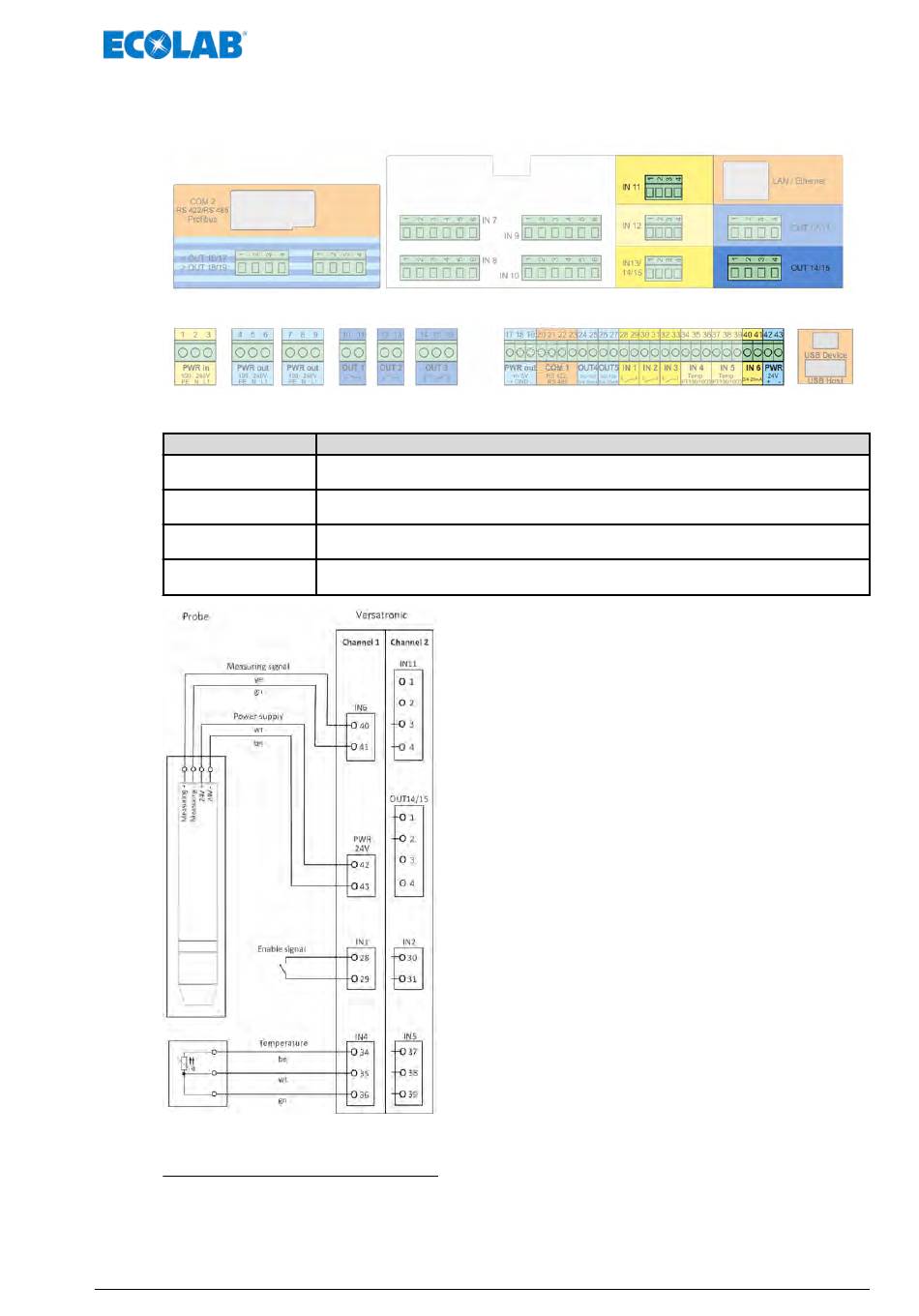

Abb. 27: Anschlussplan: Messungen über Normsignaleingänge
Anschlusspläne Optionsplatinen Siehe Betriebsanleitung 417102269.
Optionsplatinen
Basisteil
Option/ Anschlussvariante
40 = Messsignal + (ye)
41 = Messsignal - (gn)
42 = Spannungsversorgung + (wt)
43 = Spannungsversorgung Gnd (br)
3 = Messsignal + (ye)
4 = Messsignal - (gn)
1 = Spannungsversorgung + (wt)
2 = Spannungsversorgung Gnd (br)
71
