Puffersatztabellen

Im Ecolab „Versatronic" sind 3 Puffersatztabellen angelegt. Puffersatztabellen werden für
die Kalibrierung von pH-Sensoren mit automatischer Puffererkennung benötigt. Siehe
Ä Kapitel 10.2.2 „Kalibrierung pH-Messung" auf Seite 115.
Diese Puffersatztabellen können hier beliebig verändert werden.
Ab Werk sind die Puffersatztabellen wie folgt belegt:
n Puffersatz 1: Referenzpufferlösungen zur Kalibrierung von pH-Messeinrichtungen
nach DIN 19266
Puffersatz 2: Technische Pufferlösungen, vorzugsweise zur Kalibrierung und
n
Justierung von technischen pH-Messeinrichtungen nach DIN 19267
n Puffersatz 3: keine Daten
Einstellungen aufrufen:
Nur Setup èPuffersatztabellen èRegisterkarte „Puffersatztabelle 1 bis 3"

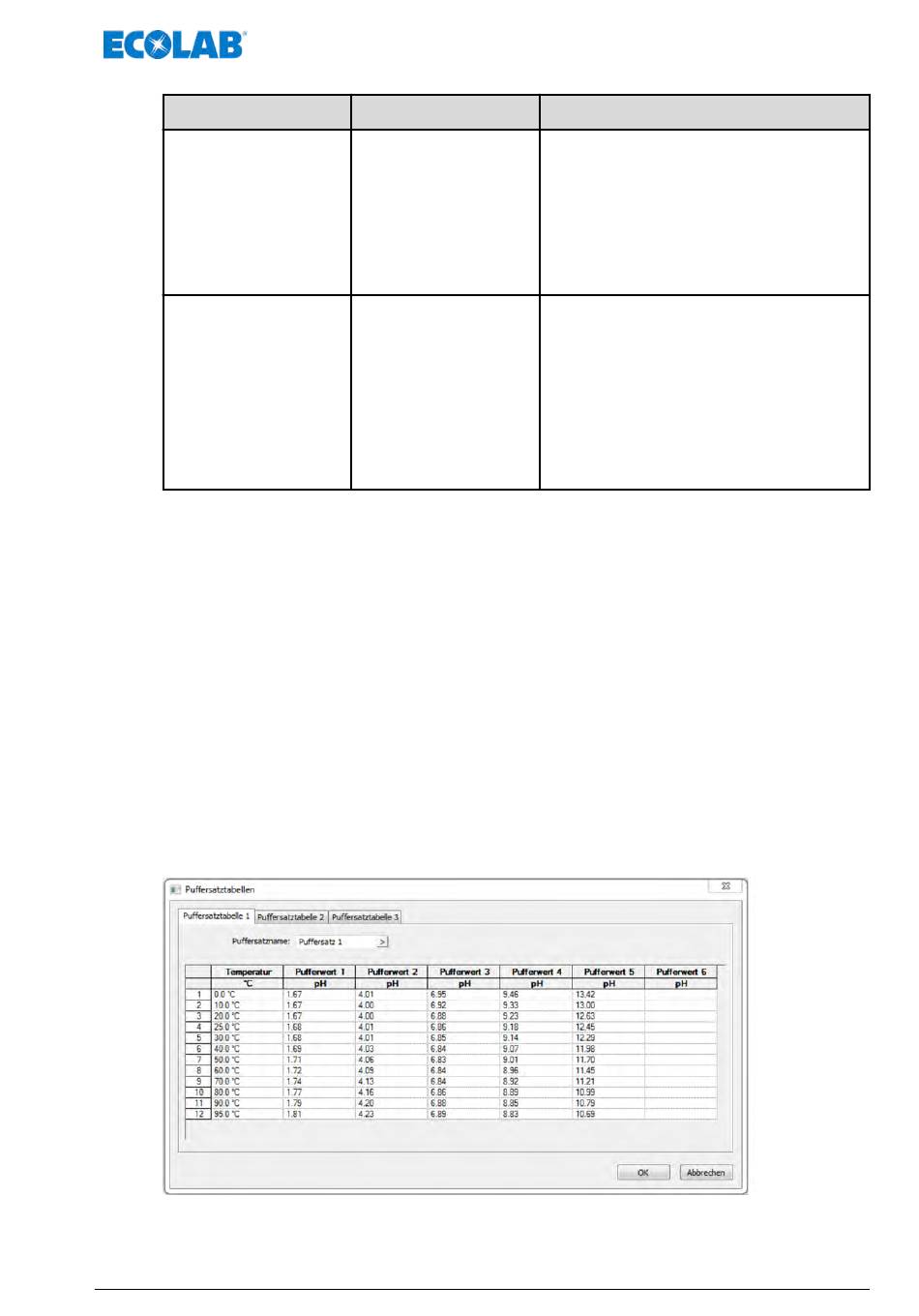

Abb. 129: Puffersatztabellen
Auswahl/
Einstellmöglichkeit
Tabelle mit diskreten
Wertepaare
Koeffizienten eines
Polynoms 4. Grades
233
PC-Setup-Programm
Erläuterung
nur bei „Stützwert" als „Art der
Linearisierung":
Eingabe von diskreten Wertepaaren einer
Messkennlinie
In der Wertetabelle werden die Sensorsignalwerte
in die X-Spalte und die zugehörigen Werte der
Messgröße in die Y-Spalte eingetragen. Die
Intervalle zwischen zwei Wertepaaren werden
intern durch lineare Interpolation berechnet. In
den Analogeingängen des „Versatronic" gelten
die Y-Werte als Eingangsmesswert.
nur bei „Formel" als „Art der Linearisierung":
Näherungsformel zur Darstellung einer
Messkennlinie
Die Formel wird als Polynom 4. Grades
eingegeben und dient zur Umrechnung der
Sensorsignalwerte (X-Werte) in die jeweiligen
Werte der Messgröße (Y-Werte). In den
Analogeingängen des „Versatronic" gelten die Y-
Werte als Eingangsmesswert.
Mit der Schaltfläche „Formel generieren" kann
eine Näherungsformel auf Basis der
eingegebenen Stützwerte in der Tabelle erzeugt
werden.
