Pozessbild-Editor

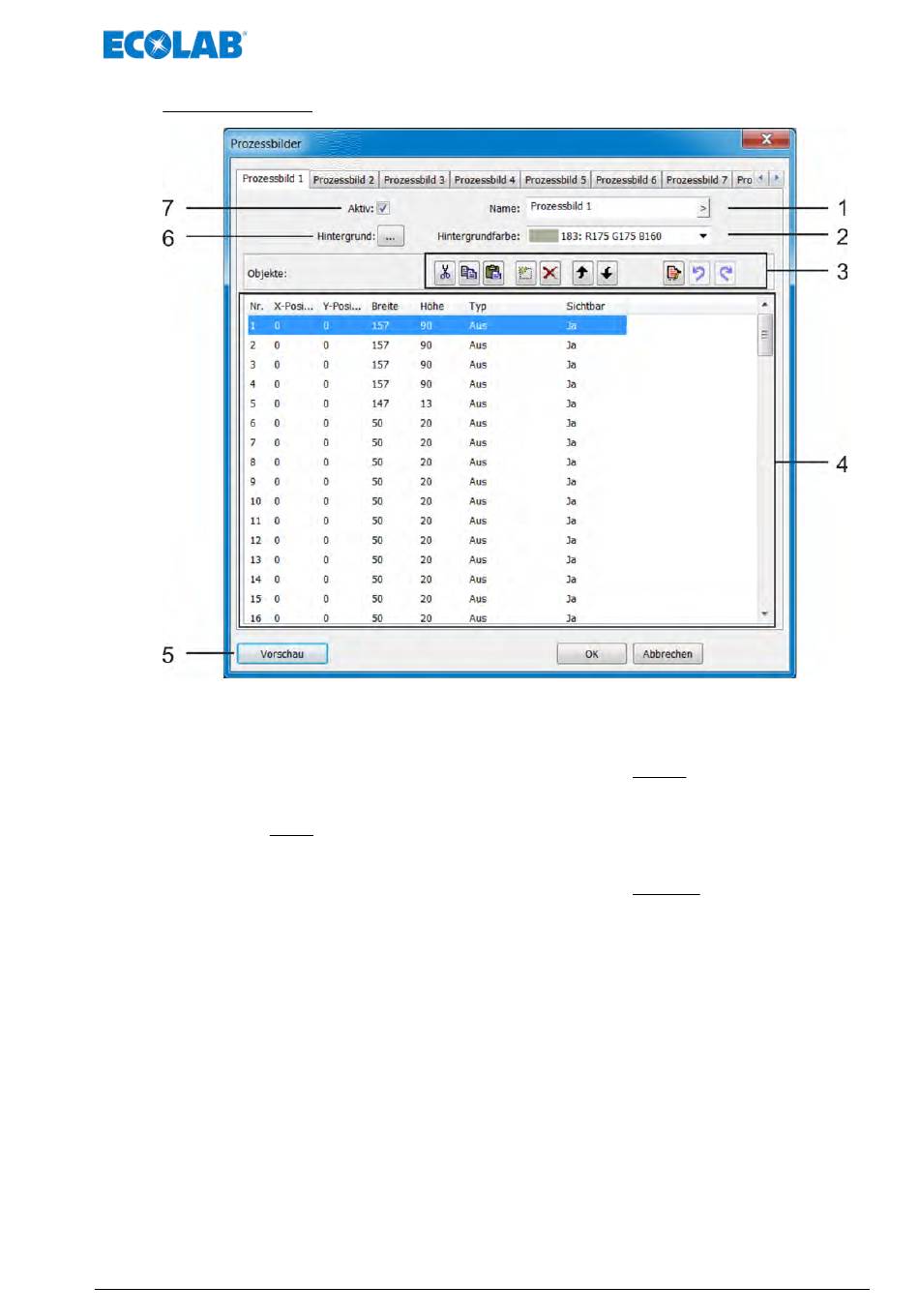

Abb. 130: Prozessbild-Editor
(1) Bezeichnung des Prozessbildes (wird in der Titelleiste
des Prozessbildes eingeblendet)
(2) Einstellung der Hintergrundfarbe des Prozessbildes
(3) Schaltflächen zum Bearbeiten von Objekten des
Prozessbildes
Ä auf Seite 240.
Siehe Kapitel Objekte
(4) Objektliste mit 50 Objekten: Die Liste zeigt alle 50
Objekte. Mit dem Editor können die Objekte
konfiguriert, formatiert und aktiviert werden. Objekte
des Typs „Aus" sind im Prozessbild nicht aktiv. Objekte
mit höheren Nummern überdecken im Prozessbild
Objekte mit niedrigeren Nummern.
(5) Schaltfläche „Vorschau" öffnet das Vorschau-Fenster
mit der Entwurfsansicht des Prozessbildes „Vorschau".
Siehe Kapitel Vorschau
(6) "Hintergrund"
Durch Anklicken dieser Schaltfläche öffnet sich ein
Dialog zur Auswahl eines Bildes aus der Bilderliste.
In die Bilderliste können auch benutzerdefinierte Bilder
importiert werden.
Siehe Kapitel Hintergrund
(7) Die Option „Aktiv" dient zur Aktivierung und Anzeige
des Prozessbildes im Bedienring.
235
PC-Setup-Programm
Ä auf Seite 237.
Ä auf Seite 238.
417102269 Rev. 2-08.2020
