Bedienung
Taste Funktion
Pfeil-links/rechts Umschalten des Eingabecursors zwischen den Eingabefeldern Pnr
(Programmnummer), Snr (Satznummer), Ausgänge
Pfeil – links Anzeige P R I L, Achsen in Position, Referenz, Interpolator und Lageregler
(Automat läuft) Zustand, funktioniert nur wenn Automat läuft
Pfeil – rechts Anzeige der Geschwindigkeiten der Achsen X und Y.
(automat läuft)
Pfeil-ab Scroll-up-Taste je nach Position des Eingabecursors
•
Eingabecursor steht auf Pnr:
nächstes im Speicher existierendes NC-Programm anwählen;
ist kein oder kein weiteres NC-Programm im Speicher existent, wird die NC-
Programmnummer nicht verändert
•
Eingabecursor steht auf Snr:
nächste Satznummer des Programms anwählen
•
Eingabecursor steht auf Ausgänge:
Ausgänge weiter anschauen
Pfeil-auf Scroll-down-Taste je nach Position des Eingabecursors
•
Eingabecursor steht auf Pnr:
vorhergehendes im Speicher existierendes NC-Programm anwählen;
ist kein oder kein weiteres NC-Programm im Speicher existent, wird die NC-
Programmnummer nicht verändert
•
Eingabecursor steht auf Snr:
vorhergehende Satznummer des Programms anwählen
niedrigste Satznummer ist 1
•
Eingabecursor steht auf Ausgänge
Ausgänge weiter anschauen
Doppelpfeil - ab Geschwindigkeit Änderung, die Achsen laufen langsamer
Doppelpfeil - auf Geschwindigkeit Änderung, die Achsen laufen schneller
SHIFT Einzelschritt Betrieb einschalten/ausschalten. Falls Einzelschritt-Betrieb
eingeschaltet ist, erscheint 'E' in der ersten Zeile.
START NC-Programmabarbeitung starten. Falls Automat läuft, erscheint 'L' in der ersten
Zeile.
STOP NC-Programmabarbeitung unterbrechen (Taste 1 x ) bzw. abbrechen (Taste 2 x).
Beim Halt erscheint 'H' in der ersten Zeile, beim Stop erscheint 'S'.
0..9, +/-, '.' Zehnerblock
Eingabe eines Zahlenwertes an der Stelle, wo der Eingabecursor platziert ist, also
bei Pnr: die NC-Programmnummer, bei Snr: die NC-Satznummer
ENTER Übernahme des aktuellen Eingabewertes in den Eingabespeicher
CLR Löschen des aktuellen Eingabewertes
ESC Verlassen der Betriebsart AUTOMATIK und Rücksprung zum Hauptmenü
Das Verlassen ist nur dann möglich, wenn keine NC-Programmabarbeitung aktiv
ist.

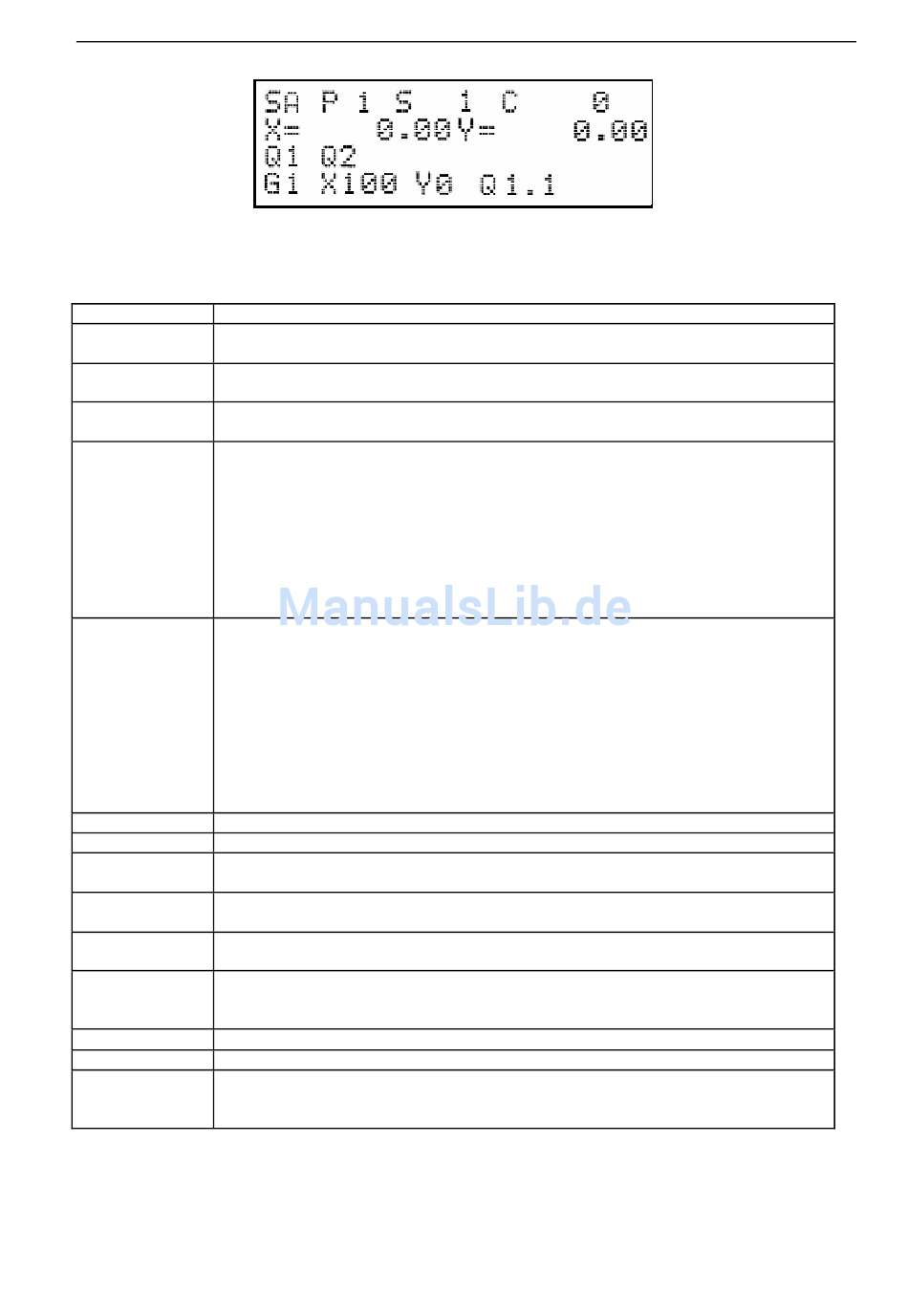

P: Anzeige der aktuellen NC-Programmnummer [1..99]
S: Anzeige des aktuellen NC-Satzes [1..999] und die Anzahl der NC-Sätze [0..999] dieses
Programms; der aktuelle NC-Satz kann maximal den Wert der Anzahl NC-Sätze annehmen.
X,Y Anzeige der aktuellen Position
