16 Systemkomponenten und technische Daten der Soft-SPS

Vor Inbetriebnahme der SPS-Funktion lesen Sie bitte unbedingt diese Bedienungsanleitung.
Diese Steuerung kann optional mit einer vollwertigen SPS ausgeliefert werden. Nachfolgend werden
der Leistungsumfang der SPS und der damit verfügbaren Erweiterung der Ein- und Ausgänge
beschreiben sowie die Systemstruktur mit optionalem externem CAN-Knoten.
Ob die optionale Runtime-Lizenz in der PS52 installiert ist, erkennen Sie beim Einschalten der
Steuerung im Display. Dort erscheint ggf. beim Hochlaufen für kurze Zeit der Schriftzug „CoDeSys-
SPS". Beachten Sie bitte, dass die Information nur sehr kurz angezeigt wird und in der untersten Zeile
steht.
Die SPS kann die internen, in der PS52 standardmäßig vorhandenen I/Os verwenden. Darüber hinaus
kann die Zahl der I/Os erweitert werden, indem an den CAN-Bus CANopen-fähige I/O-Module

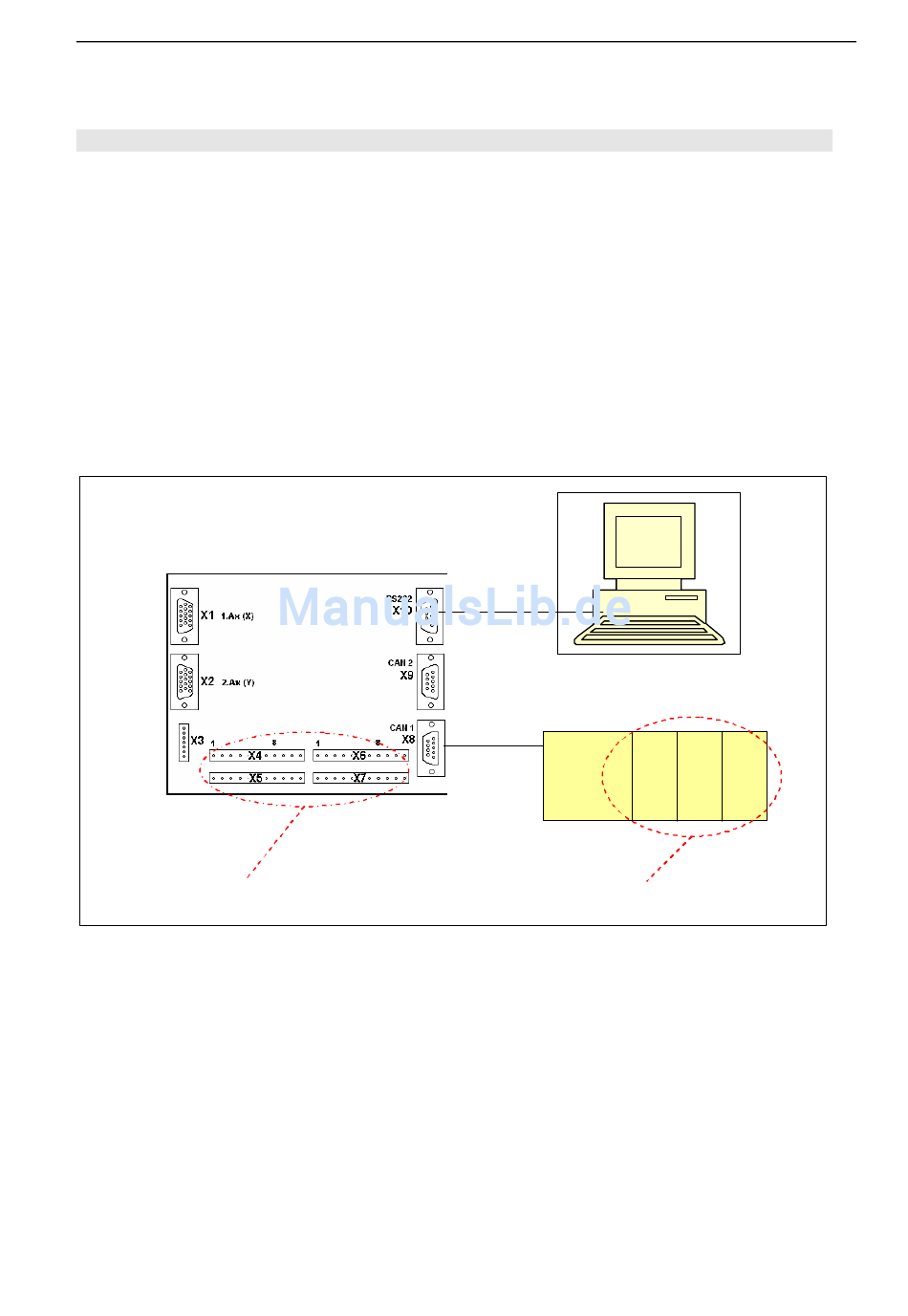

angeschaltet werden, s. nachfolgende Skizze. Die Pinbelegung der Stecker ist in der
Bedienungsanleitung der PS52 zu finden.
Rückseite der PS52
PS52-interne I/Os

16.1 Soft-SPS in der PS52

SPS
Hersteller
Lizenznehmer
Recht zur Nutzung der Runtime-Lizenz
Lieferumfang
Leistungsumfang
B e d i e n u n g s a n l e i t u n g
Industrie-
CoDeSys
3S, Kempten
Multitron
Multitron-Kunde durch Entrichtung der Gebühr für
die Runtime-Lizenz
Runtime-Lizenz von Multitron installiert in der PS52
Eigenständige Prozess in der PS52
Bedienung der Ein- und Ausgänge der PS52
Bedienung externer Ein- und Ausgänge über
CANopen
Schnittstelle zur CNC-Steuerung (s. unten)
- 109 -
P S 5 2
PC
CAN-Knoten | CAN-I/O-Module
I/O-Erweiterungen über CAN
