10.2 Bedienen mit PSpro (REFERENZIERUNG)

Die Referenzierung der NC-Achsen mit PSpro erfolgt aus der Betriebsart FERNBEDIENUNG. Auch
hier wird zwischen Referenzfahrt und Referenz Setzen unterschieden. 2 Schaltflächen stehen dafür
zur Verfügung.
Bedienung
•
die Betriebsart FERNBEDIENUNG öffnen
•

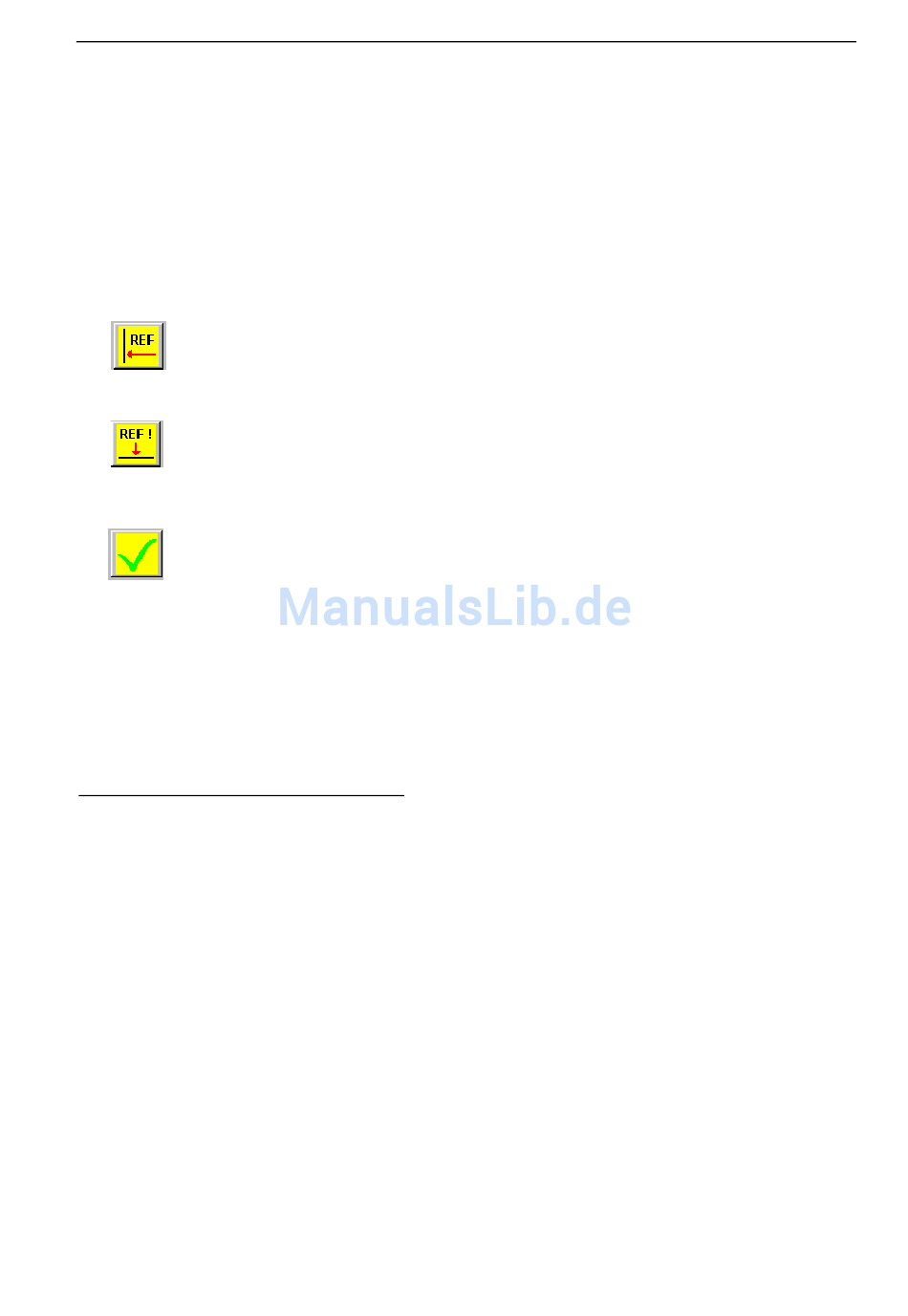

durch Anklicken dieser Schaltfläche wird die Referenzfahrt eingeleitet
•
durch Anklicken dieser Schaltfläche wird das Referenz Setzen für die NC-Achse die selektiert ist,
ausgeführt.
•
gegf. auftretende Fehler werden nominell und im Klartext angezeigt; eine anstehende
Fehlermeldung wird durch Anklicken gelöscht.
10.3 Bedienen über SPS-Interface (REFERENZIERUNG)
Über die SPS-Schnittstelle besteht die Möglichkeit eine Referenzfahrt Sequenz einzuleiten. Dazu ist
ein spezieller digitaler Eingang zu beschalten
Beschreibung der notwendigen Eingänge
E07 - STOP Signal (Achsen werden unmittelbar mit Freischalten angehalten)
E10 - Start Referenzfahrt einleiten
•
0->1 Flanke auf Eingang E10 startet die Referenzfahrt Sequenz
•
0->1 Flanke auf Eingang E07 bricht die Referenzfahrt durch ein STOP-Signal ab
