Der gesamte Befehlsvorrat der PS52 und die sich dahinter verbergende Funktionalität ist im Kapitel
11.6 detailliert beschrieben.

11.3 Beispiel eines NC-Programms

Das folgende Programm-Listing stellt ein Beispiel für ein NC-Programm dar, das die wesentlichen
Elemente enthält. Dies ist ein NC-Programm, bestehend aus 20 NC-Sätzen, die wiederum mit
unterschiedlicher Anzahl NC-Parts aufgebaut sind.
•
Kommentare sind in "(..)" gefasst
•
% bezeichnet die NC-Programmnummer
•
Nxxx bezeichnet die NC-Satznummer
%12
N001 G90 G20 G53
N002 G00 X100 Y-200
N003 G92 X0 Y0
N004 G01 X250 Y125.531 F10.5 ( X-/Y-Achse auf Pos. linear interpolieren mit
N005 Y250
N006 G03 X150 I-50 J0
N007 G04 P2000
N008 Q1.1
N009 M01
N010 Q1.0
N011 E0.0 E1.1 E2.1 E3.0
N012 Q2.1 Q3.1
N013 G04 P100
N014 Q2.0 Q3.0
N015 G91 L10 P10
N016 G01 X10
N017 L01 P16
N018 L03 P20 E0.1 E21.0 E4.1 ( Sprung nach Satz 20, wenn E21=0 oder E4=1 )
N019 Y4
N020 M30

11.4 Bedienen mit der Steuerung PS52 (PROGRAMMIEREN)

Die Betriebsart PROGRAMMIEREN erreicht man aus dem Hauptmenü, durch Anwahl des Punkt 4.
Der Zugang zu dieser Betriebsart ist durch das Passwort 3001 geschützt. Nach Eingabe des
Passwortes und Bestätigen mit <ENTER> wird die Programmieroberfläche aufgerufen. Ist der

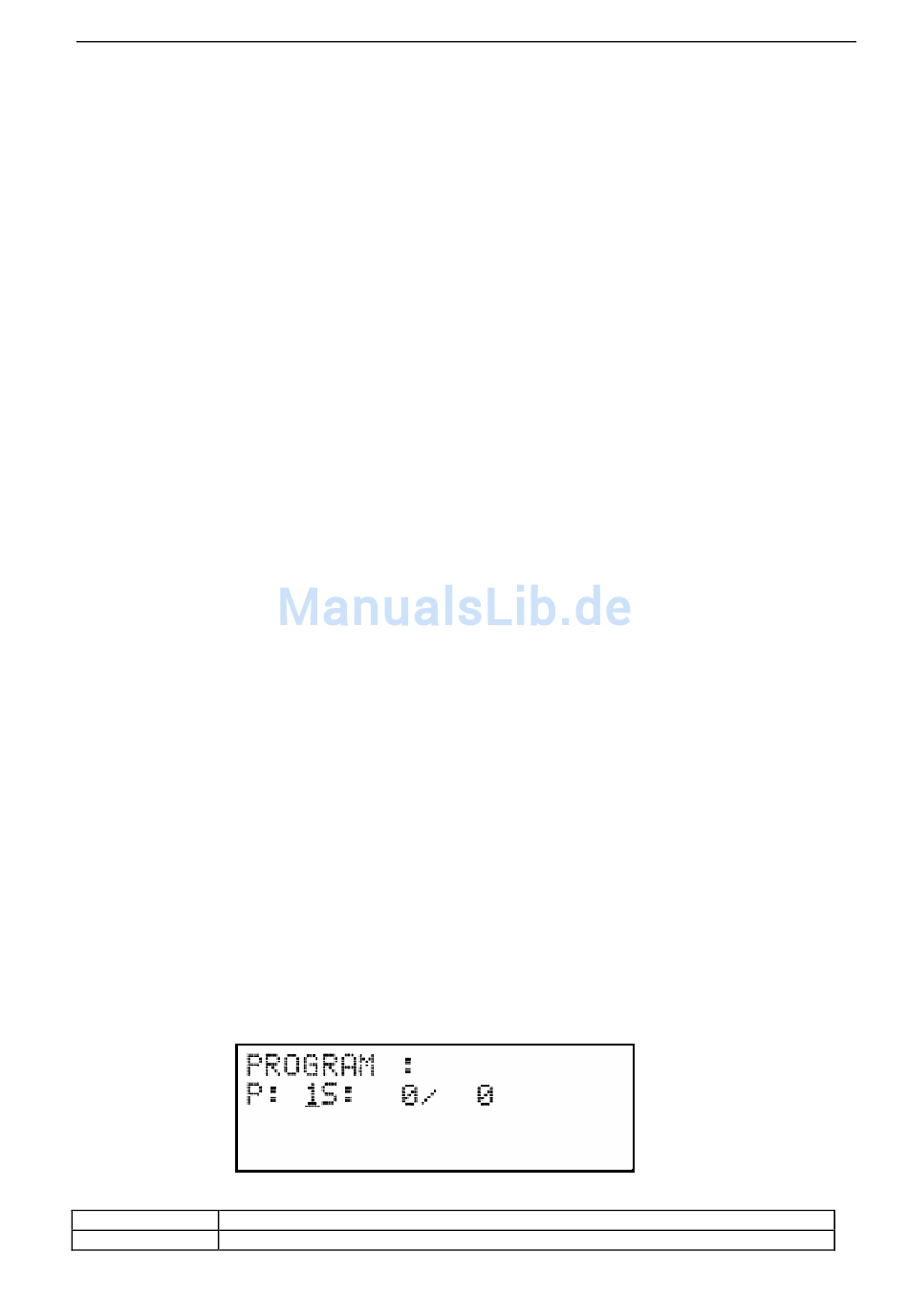

Programmspeicher leer, sieht die Programmiermaske wie in folgender Abbildung aus, dabei ist:
•
P:
•
S:
•
PROGRAM :
Bedienung
Taste Funktion
Pfeil-links/rechts Eingabecursor auf nächstes/vorhergehendes Eingabefeld stellen, oder NC-Part
B e d i e n u n g s a n l e i t u n g
( NC-Programm Nr. 12 )
( absolut vermassen, alle Achsen gleiche
Geschw., Nullpunktverschieb. löschen)
( X-/Y-Achse im Eilgang auf Position fahren )
( Nullverschiebung in X- und Y-Richtung)
10.5 mm/s Bahngeschwindigkeit )
( Y-Achse auf Pos. linear interpolieren )
( Kreisinterpolation links drehend in X-/Y-)
( Wartezeit 2.000 sec )
( dig. Ausgang 1 setzen )
( programmiert.Halt, Fortsetz. mit Startsign.)
( dig. Ausgang 1 rücksetzen )
( warten bis Eingangsbed. erfüllt
E1=1 & E2=1 & E3=0 )
( dig. Ausgang 2 und 3 setzen )
( Wartezeit 100 ms )
( dig. Ausgang 2 und 3 rücksetzen )
( relative Vermassung, Schleifenzähler = 10
setzen )
( X-Achse 10 mal 10.0 mm verfahren )
( Sprung nach Satz 16, wenn Schl.Zähler > 0 )
( Y-Achse 4.0 mm releativ verfahren )
( NC-Programm Ende )
die aktuelle NC-Programmnummer
die aktuelle NC-Satznummer / von Gesamtzahl Sätzen dieses Programms
Eingabefeld, Eingabe von Werten der NC-Parts
P S 5 2
