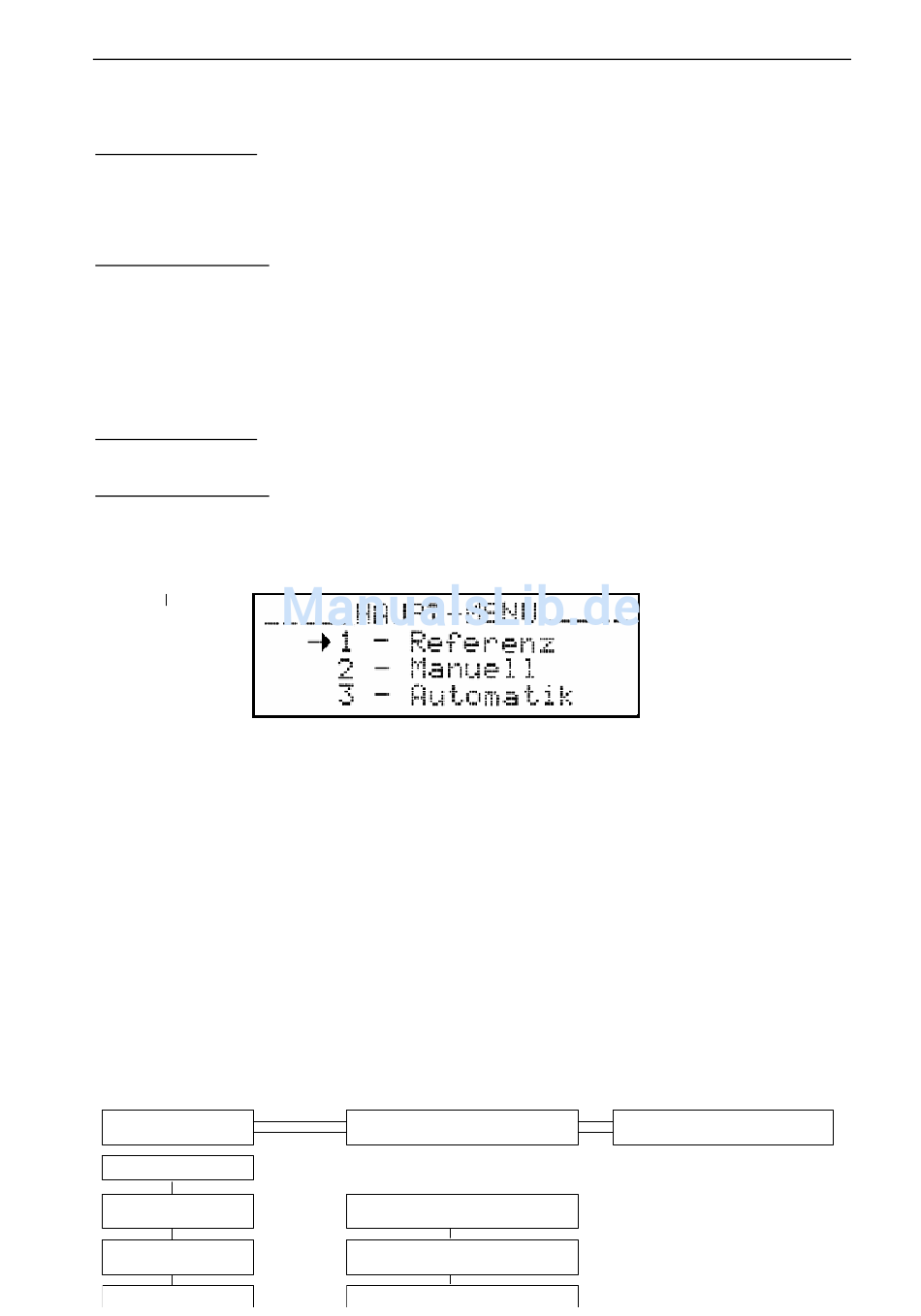

5.1 Einschalten, erste Schritte
Vor dem Einschalten...
Vor dem Einschalten der PS52 sollten alle Anschlüsse gemäss Kapitel 4 und gewissenhaft
vorgenommen worden sein. Abhängig von der Systemkonfiguration sollte das Bediengerät PC oder
PS52 ebenfalls angeschlossen sein.
Zu beachten ist, dass die 24V-DC Versorgungsspannungquelle ausreichend dimensioniert ist.
Nach dem Einschalten...
sollten zuerst folgende Punkte überprüft werden:
•
der Strombedarf der Steuerung sollte 20% der angegebenen Werte nicht überschreiten
5.2 Bedienen mit der Steuerung PS52
Zum Betrieb der PS52 sind folgende Punkte zu beachten
Vor dem Einschalten...
•
die Anschlussbedingungen sind dem Kapitel zu entnehmen
•
die RS232-Schnittstelle dient nur als Diagnose- und Service-Schnittstelle
Nach dem Einschalten...
Das PS52 meldet sich mit der Einschalt-Bildschirmmaske. Dabei werden folgende Zustände
durchlaufen:
•
Applikation laden
•
Parameter laden
5.2.1 Allgemeine Bedienungshinweise der PS52
Die Bedienung der PS52 erfolgt im Dialog mit dem Benutzer über ein Menüsystem, das in
verschiedene Hierarchien unterteilt ist. Die verschiedenen Menüpunkte oder -Ebenen erreicht man
durch Aus wahl über Pfeil-auf/-ab-Tasten oder durch direkte Anwahl mit einer Ziffer.
Die Visualisierung erfolgt über ein hintergrundbeleuchtetes LC-Display mit 4 Zeilen/20 Zeichen. Alle
Funktionen sind durch die integrierte Folientastatur zu bedienen.
5.2.2 Menüstruktur
Die Menüstruktur ist in 3 Ebenen gegliedert. Durch die ENTER-Taste erreicht man die nächst tiefere
Ebene; durch die ESC-Taste wird die nächst höhere Ebene erreicht.
EBENE-1
HAUPT-MENÜE
1-REFERENZ
2-MANUELL
3-AUTOMATIK
B e d i e n u n g s a n l e i t u n g
EBENE-2
NC-ACHSEN REFERENZ FAHREN
NC-ACHSEN REFERENZ SETZEN
MANUELLES VERFAHREN NC-ACHSEN
JOG-/ABS-/INC-/HANDRAD-BETRIEB
- 22 -
AUTOMATISCHES ABARBEITEN VON
NC-PROGRAMMEN
P S 5 2
EBENE-3
