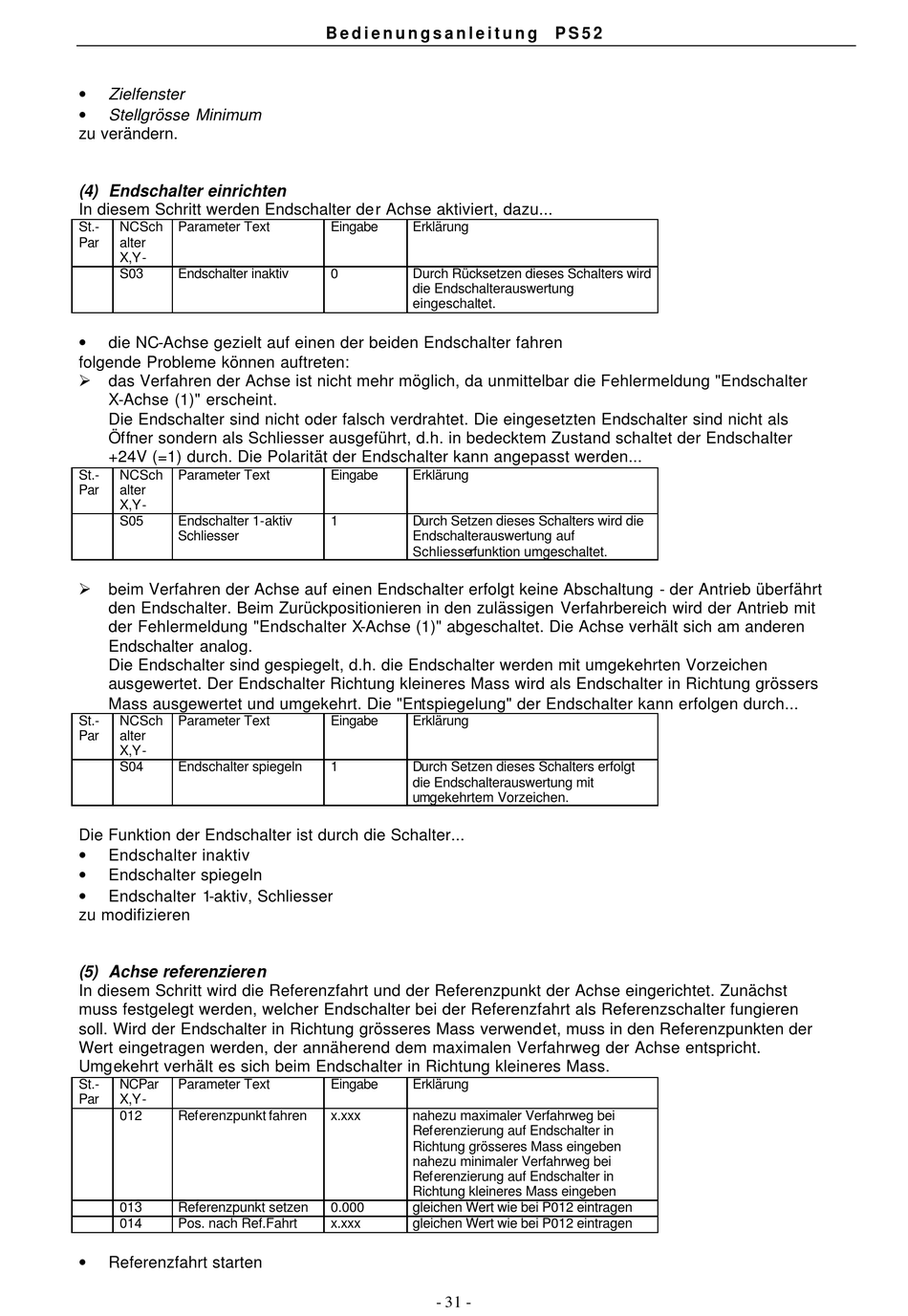

Multitron PS52 Bedienungsanleitung Seite 31

•
Zielfenster
•
Stellgrösse Minimum
zu verändern.
(4) Endschalter einrichten
In diesem Schritt werden Endschalter der Achse aktiviert, dazu...
St.- NCSch Parameter Text
Par alter
X,Y-
S03 Endschalter inaktiv
•
die NC-Achse gezielt auf einen der beiden Endschalter fahren
folgende Probleme können auftreten:
Ø
das Verfahren der Achse ist nicht mehr möglich, da unmittelbar die Fehlermeldung "Endschalter
X-Achse (1)" erscheint.
Die Endschalter sind nicht oder falsch verdrahtet. Die eingesetzten Endschalter sind nicht als
Öffner sondern als Schliesser ausgeführt, d.h. in bedecktem Zustand schaltet der Endschalter
+24V (=1) durch. Die Polarität der Endschalter kann angepasst werden...
St.- NCSch Parameter Text
Par alter
X,Y-
S05 Endschalter 1-aktiv
Schliesser
Ø
beim Verfahren der Achse auf einen Endschalter erfolgt keine Abschaltung - der Antrieb überfährt
den Endschalter. Beim Zurückpositionieren in den zulässigen Verfahrbereich wird der Antrieb mit
der Fehlermeldung "Endschalter X-Achse (1)" abgeschaltet. Die Achse verhält sich am anderen
Endschalter analog.
Die Endschalter sind gespiegelt, d.h. die Endschalter werden mit umgekehrten Vorzeichen
ausgewertet. Der Endschalter Richtung kleineres Mass wird als Endschalter in Richtung grössers
Mass ausgewertet und umgekehrt. Die "Entspiegelung" der Endschalter kann erfolgen durch...
St.- NCSch Parameter Text
Par alter
X,Y-
S04 Endschalter spiegeln
Die Funktion der Endschalter ist durch die Schalter...
•
Endschalter inaktiv
•
Endschalter spiegeln
•
Endschalter 1-aktiv, Schliesser
zu modifizieren
(5) Achse referenzieren
In diesem Schritt wird die Referenzfahrt und der Referenzpunkt der Achse eingerichtet. Zunächst
muss festgelegt werden, welcher Endschalter bei der Referenzfahrt als Referenzschalter fungieren
soll. Wird der Endschalter in Richtung grösseres Mass verwendet, muss in den Referenzpunkten der
Wert eingetragen werden, der annäherend dem maximalen Verfahrweg der Achse entspricht.
Umgekehrt verhält es sich beim Endschalter in Richtung kleineres Mass.
St.- NCPar Parameter Text
Par X,Y-
012 Referenzpunkt fahren
013 Referenzpunkt setzen
014 Pos. nach Ref.Fahrt
•
Referenzfahrt starten
B e d i e n u n g s a n l e i t u n g
Eingabe Erklärung
0 Durch Rücksetzen dieses Schalters wird
die Endschalterauswertung
eingeschaltet.
Eingabe Erklärung
1 Durch Setzen dieses Schalters wird die
Endschalterauswertung auf
Schliesserfunktion umgeschaltet.
Eingabe Erklärung
1 Durch Setzen dieses Schalters erfolgt
die Endschalterauswertung mit
umgekehrtem Vorzeichen.
Eingabe Erklärung
x.xxx nahezu maximaler Verfahrweg bei
Referenzierung auf Endschalter in
Richtung grösseres Mass eingeben
nahezu minimaler Verfahrweg bei
Referenzierung auf Endschalter in
Richtung kleineres Mass eingeben
0.000 gleichen Wert wie bei P012 eintragen
x.xxx gleichen Wert wie bei P012 eintragen
- 31 -
P S 5 2
