Multitron PS52 Bedienungsanleitung Seite 63

•
Doppelpfeil-ab
•
'9', '0', ENTER, Pfeil-rechts
•
'2', '0', ENTER
•
Pfeil-rechts
•
'5', '3', ENTER
•
Pfeil-ab
•
Pfeil-rechts, Pfeil-rechts
•
Pfeil-links
•
SHIFT+'3', SHIFT+'3'
•
'1', '0', '0', ENTER
•
Pfeil-rechts
•
SHIFT+'3', SHIFT+'3', SHIFT+'3'
•
'-', '2', '0', '0', ENTER
•
Pfeil-ab
•
Pfeil-rechts
•
Pfeil-links
•
'9', '2', ENTER
•
Pfeil-rechts
•
SHIFT+'3', SHIFT+'3', SHIFT+'3',
•
Doppelpfeil-ab
•
SHIFT+'3', SHIFT+'3',
•
Pfeil-links, Pfeil-links
•
ENTER
•
Pfeil-rechts
•
Pfeil-rechts
•
'1', ENTER
•
Pfeil-rechts, Pfeil-rechst
•
SHIFT+'8', SHIFT+'8', SHIFT+'8'
•
'1', '0',',','5' ENTER , Pfeil-links
•
SHIFT+'3', SHIFT+'3', SHIFT+'3'
•
'1', '2', '5', ',' ,'5', '3', '1'
•
Pfeil-links, Pfeil-links
•
'1', ENTER , Pfeil-rechts
•
Doppelpfeil-auf
•
Doppelpfeil-ab
•
SHIFT+'3', SHIFT+'3'
•
'2', '5', '0', ENTER

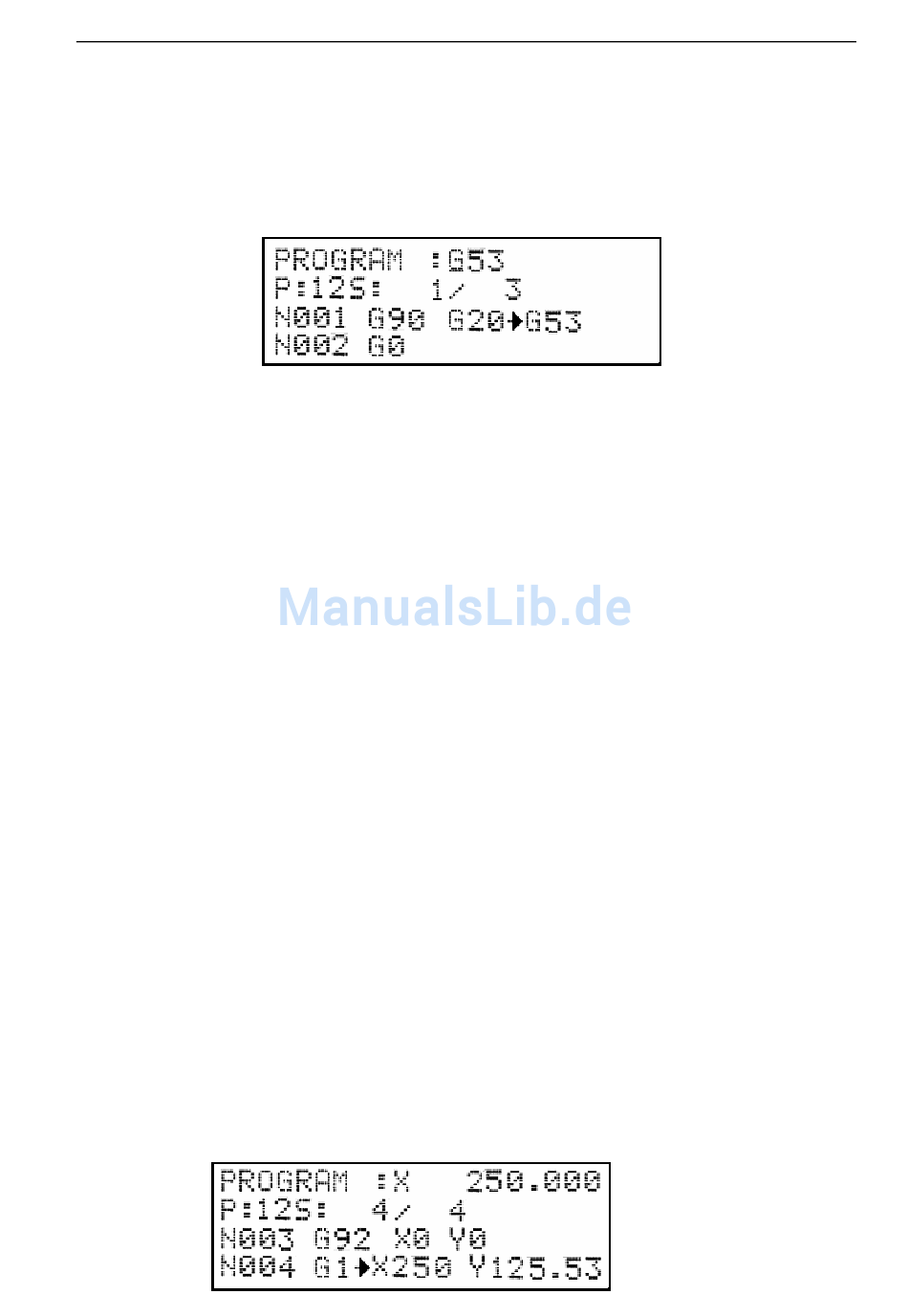

Nach Eingabe vorstehender Tastensequenz sollte nun der in folgender Abbildung dargestellte
Bildschirm sichtbar sein. Das NC-Programm 12 enthält nun 4 NC-Sätze, die identisch mit dem
Beispielprogramm in Kapitel 11.3 sind.
B e d i e n u n g s a n l e i t u n g
Einfügen von 1 NC-Part im NC-Satz 1, auf Pfeilcursor-
Position
Eingabe NC-Part Parameter=90, Cursor 2.NC-Part
Eingabe NC-Part Parameter=20
Einfügen 1 NC-Part am Ende, Cursor 3.NC-Part
Eingabe NC-Part Parameter=53
Eingabecursor auf 1. NC-Part des NC-Satz 2 stellen
Einfügen von 2 NC-Parts im NC-Satz 2
Plazieren des Eingabecursors auf dem 2. NC-Part
Adresszeichen 'X' anwählen
Eingabe NC-Part Parameter=100.000
Plazieren des Eingabecursors auf dem 3. NC-Part
Adresszeichen 'Y' anwählen
Eingabe NC-Part Parameter=-200.000
Eingabecursor auf 1. NC-Part des NC-Satz 3 stellen
Einfügen von NC-Part im NC-Satz 3
Plazieren des Eingabecursors auf dem 1. NC-Part
Eingabe NC-Part Parameter=92
Plazieren des Eingabecursors auf dem 2. NC-Part
Adresszeichen 'Y' anwählen
Einfügen von NC-Part auf Position 2
Adresszeichen 'X' anwählen
Eingabecursor auf NC-Satz 3 stellen
NC-Satz 4 einfügen.
Eingabecursor auf 1. NC-Part des NC-Satz 4 stellen
Einfügen von NC-Parts 2 im NC-Satz 4
Eingabe NC-Part Parameter=1
Einfügen von 2 NC-Parts im NC-Satz 4
Addresszeichen 'F' anwählen
Eingabe Parameter=10,5.Eingabecursor auf 3.
Addresszeichen 'Y' anwählen
Eingabe NC-Part Parameter=125,531
Eingabecursor auf 1. NC-Part des NC-Satz 4 stellen
Eingabe NC-Part Parameter=1, Eingabecurs.auf 2
NC-Part 2 löschen
NC-Part 2 einfügen
Addreszeichen 'X' anwählen
Eingabe NC-Part Parameter=250
