Betriebsart Manuell; Bedienen Mit Der Steuerung Ps52 (Manuell) - Multitron Ps52 Bedienungsanleitung

Zum Einstellen bzw. Editieren der Parameter aus dem PSpro ist der Parameter-Editor aufzurufen.
Wichtig !
nach dem Aufruf des Parameter-Editors wird ein leeres Fenster geöffnet, d.h. alle Parameter
sind zunächst mit 0 vorbelegt. Um die Steuerungs- und NC-Parameter der angeschlossenen
PS52 zu editieren, müssen diese zunächst durch "upload" von der PS52 in das PSpro geladen
werden.

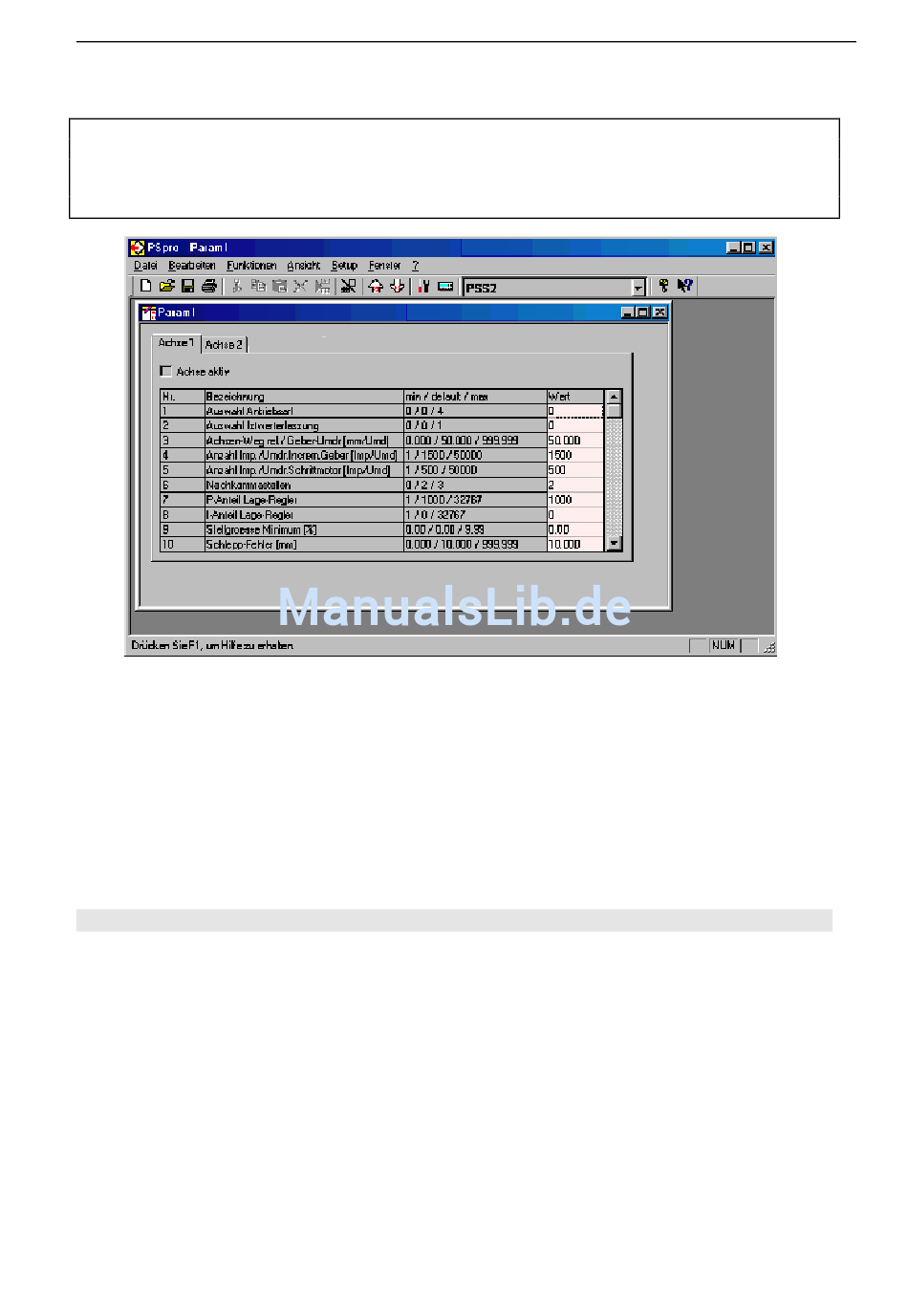

Nach dem upload sollte die Anwendung u.a. Erscheinungsbild zeigen...
Bedienung
•
durch Anklicken einer Karte können die NC-Parameter der Achsen 1-2 (X, Y) sowie die NC-
Schalter aufgerufen werden. Gleiches gilt für die Steuerungsparameter und -schalter
•
am Ende jeder Tabelle sind die jeweiligen Schalter dargestellt. Ein Schalter wird durch '1' gesetzt
und '0' rückgesetzt
•
die (De-)Aktivierung einer NC-Achse erfolgt durch Anklicken der Schaltfläche "Achse aktiv"
•
die Parametereingabe erfolgt durch einfache Eingabe von gewünschten Zahlenwerten
•
nach dem Editieren sind die Parameter durch download wieder an die PS52 zu senden; erst nach
dem Senden wird die neue Einstellung wirksam
•
ggfs. kann nach dem download eine erneute Referenzierung der NC-Achsen erforderlich sein
9

Betriebsart MANUELL

Dieses Kapitel erläutert die Betriebsart MANUELL. In dieser Betriebsart können einzelne NC-Achsen,
im Gegensatz zur programmgesteuerten, automatischen Bewegung, über Tasten von Hand gesteuert
und bewegt werden. Dabei sind verschiedene Modi möglich:
•
Jogging (das kontinuierliche Fahren der Achse, solange eine Jog-Taste gedrückt ist)
•
Absolut (das direkte Anfahren einer vorgegebenen Sollposition)
•
Stepping (das um ein definiertes Positions-Inkrement Verfahren der Achse)
Das Jogging unterstützt auch das Freifahren von NC-Achsen, deren Endschalter bedeckt sind. Die
folgenden Unterkapitel erläutern die Bedienung dieser Betriebsart mit unterschiedlichen
Bediengeräten.

9.1 Bedienen mit der Steuerung PS52 (MANUELL)

Der Aufruf der Betriebsart MANUELL erfolgt mit 2 - MANUELL aus dem Hauptmenü. Die
Bildschirmmaske des Manuellbetriebs wird aufgebaut...
