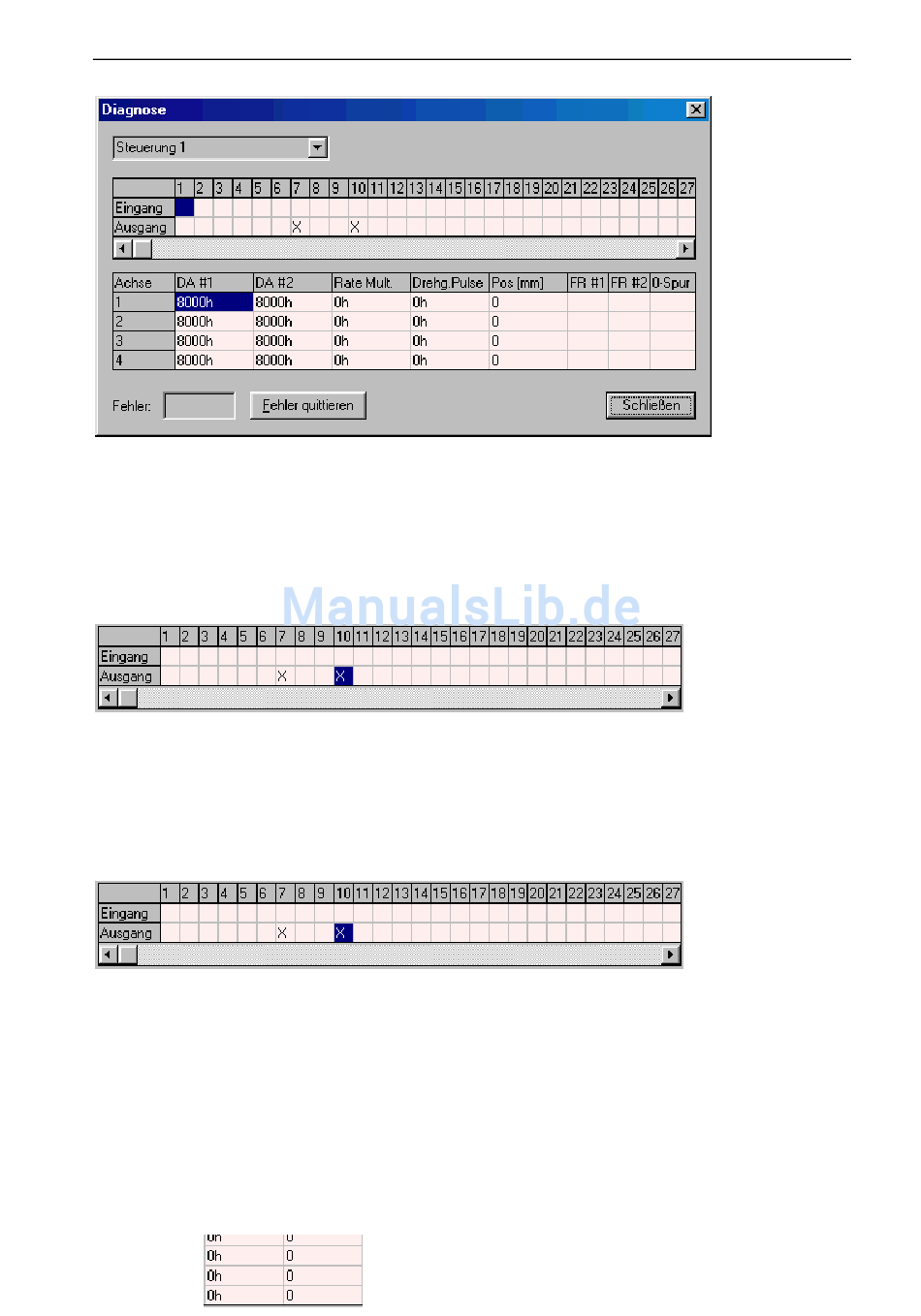

15.2.1 Test digitale Eingänge
Zum Testen der digitalen Eingänge wird der logische Zustand visualisiert. Die maximal 16 möglichen
digitalen Eingänge werden permanent angezeigt.
[ ] = logisch 0, LOW, 0V
[X] = logisch 1, HIGH, +24V
15.2.2 Test digitale Ausgänge
Zum Testen der digitalen Ausgänge wird der logische Zustand visualisiert. Die maximal 16 möglichen
digitalen Ausgänge werden permanent angezeigt.
[ ] = logisch 0, LOW, 0V
[*] = logisch 1, HIGH, +24V
15.2.3 Test Inkrementalgebereingänge
Der Inkrementalgebereingangstest dient dazu, den korrekten Zusammenhang zwischen Zählimpulsen
und physikalischem Istwert sowie die Zählrichtung zu überprüfen.
Um diesen Test durchzuführen, muss die betr. Achse von Hand verschiebbar sein; durch die
Steuerung kann ein Verfahren der Achsen in dieser Betriebsart nicht erfolgen.
•
Drehg.Pulse.
zeigt die Anzahl der tatsächlich gezählten Impulse an, wobei intern mit 4-fach höherer Genauigkeit
gezählt wird (4-fach-Auflösung). Liefert bspw. ein Drehgeber 1000 Impulse / Umdrehung steht
nach einer Umdrehung der Wert 1000 in der Anzeige.
•
Pos [mm]
zeigt den physikalischen Istwert in [mm]. Dieser Wert muss mit dem tatsächlichen Verfahrweg
