Referenz Setzen
Bei Referenz -Setzen wird im Gegensatz zur Referenzfahrt keine Positionierung durchgeführt; vielmehr
wird die aktuelle Istposition der Achse als Referenzpunkt interpretiert. Für das manuelle Referenz-
Setzen sind keine Endschalter notwendig, der parametrierte Referenzpunkt Achsparam.[13] wird
unmittelbar gesetzt. Der Referenzpunkt wird an der Stelle gesetzt, wo sich in diesem Moment die
betreffende Achse befindet. Diese Funktion kann bspw. beim Block-Fahren der Achsen angewendet
werden.

10.1 Bedienen mit der Steuerung PS52 (REFERENZIERUNG)

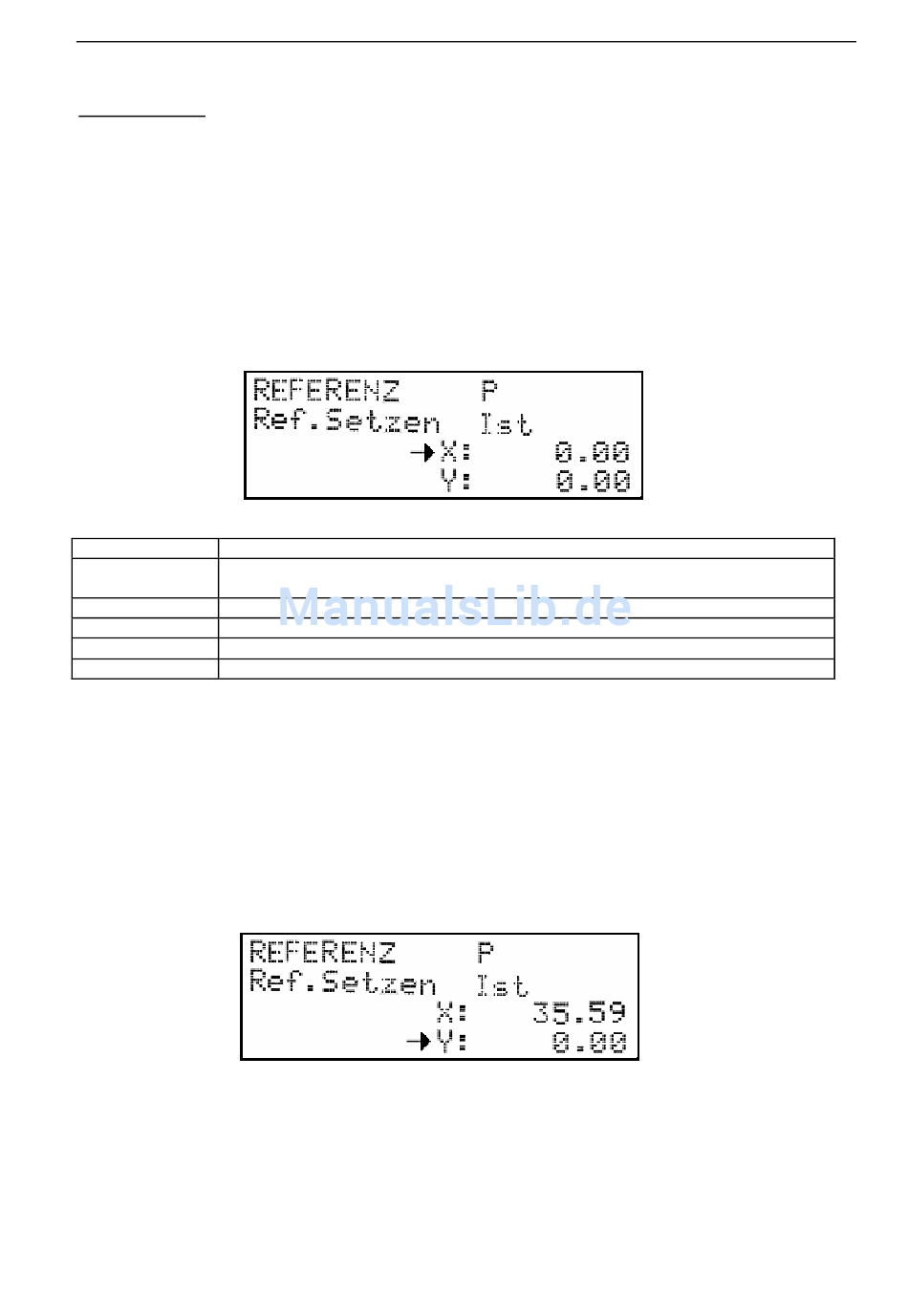

Der Aufruf der Betriebsart REFERENZ erfolgt mit 1 - REFERENZ aus dem Hauptmenü. Die
Bildschirmmaske des Referenzbetriebs wird aufgebaut...
Bedienung
Taste Funktion
Pfeil-auf/-ab Achsauswahlcursor auf bestimmte Achse plazieren (wird nur bei Referenz Setzen
benutzt)
ENTER Referenzpunkt setzen, an der aktuellen Istposition einer NC-Achse
START Start Referenzfahrt parametrierte NC-Achsen
STOP Unterbrechung einer laufenden Referenzfahrt
ESC Verlassen der Betriebsart REFERENZ und Rücksprung zum Hauptmenü
Folgende Beispiele verdeutlichen die Bedienung der Betriebsart REFERENZ:
Tastensequenz Referenzfahrt
•
START
•
STOP
•
START
Tastensequenz Referenz Setzen
•
Pfeil-ab
•
ENTER
B e d i e n u n g s a n l e i t u n g
Referenzfahrt Sequenz wird abgearbeitet
Referenzfahrt wird abgebrochen
Referenzfahrt Sequenz wird erneut abgearbeitet
Eingabecursor auf Y-Achse stellen
Referenzpunkt Setzen
- 57 -
P S 5 2
