ist dieser Schalter gesetzt kann jede einzelne Achse gezielt aktiviert oder deaktiviert werden; dabei
entsprechen den Eingängen E01-E02 die Achsen X, Y Ist der Eingang=1 gesetzt, ist die betreffende
Achse aktiv, bei nicht gesetztem Eingang ist die Achse inaktiv. Das (De)aktivieren von Achsen kann
zu jedem Zeitpunkt - auch während eines Programmablaufs - erfolgen. Nach jedem Satzwechsel
Achsenzustand aktiv/deaktiv ausgewertet.
S08 - Achsen referenziert Signal A09
ist dieser Schalter gesetzt, wird der Referenzstatus der Achsen signalisiert. Sind alle aktiven Achsen
in refereziertem Zustand, wird der digitale Ausgang A06 gesetzt. Ein übergeordnetes System kann
somit bspw. den Abschluss einer erfolgreichen Referenzfahrt auswerten.
S09- I/J/K=Mittelpunk
S10 - Man.abs.mit SWS
S11- Soft-ES Sollwer
S12- G61 inaktiv
S13 – A5-SPS nicht aktiv
Falls S13=1, Ausgang A5 ist in der internen SPS nicht benutzt, und kann frei benutzt werden
S13 – S23 Das gleiche wie S13
S24 – Codesys Autostart
Falls S24=1 Codesys SPS Programm startet sich selbst gleich nach dem Einschalten.

8.3 Bedienen mit der Steuerung PS52 (PARAMETRIERUNG)

Zum Einstellen bzw. Editieren der Parameter ist die Betriebsart 5 - PARAMETER aus dem Hauptmenü
anzuwählen. Der Zugang zu dieser Betriebsart ist durch ein Passwort geschützt. Nach Eingabe des

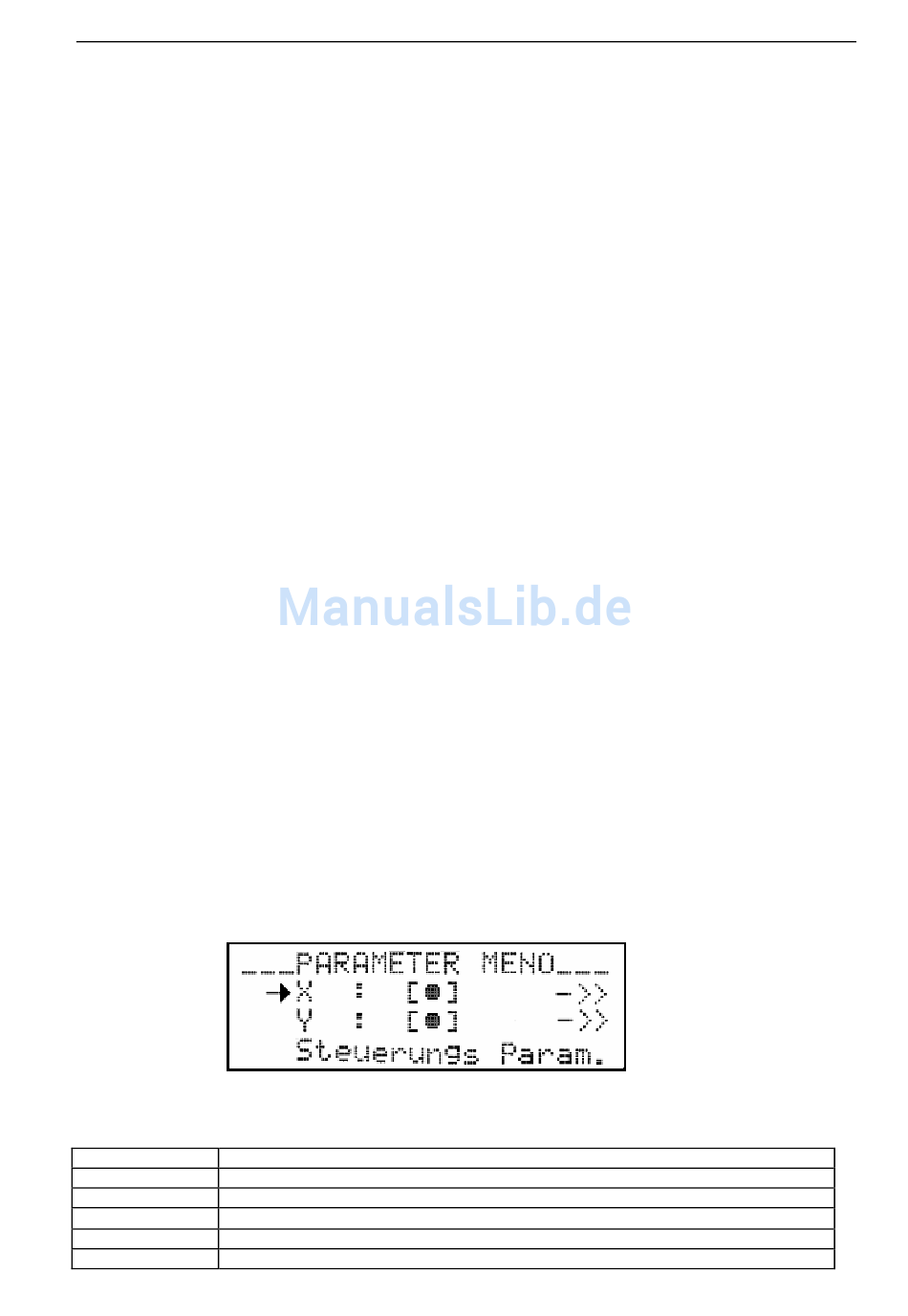

Passworts zeigt das Bediengerät folgende Bildschirmmaske...
Bedienung
Taste Funktion
Pfeil-ab Anwahl der nächsten NC-Achse, oder Steuerungs Parameter
Pfeil-auf Anwahl der vorhergehenden NC-Achse, oder Steuerungs Parameter
ENTER NC-Achse aktivieren/deaktivieren, Aufruf der Steuerungsparameter
Pfeil-rechts Aufruf der NC-Parameter der Achse, die angewählt ist, oder Steuerungsparameter
ESC Verlassen der Betriebsart PARAMETER und ggf. Speicherung der geänd. Werte
