absoluter Vermassung wird der Sollwert als absolutes Mass betrachtet, d.h. genau dieser
Wert wird bei der Positionierung einer NC-Achse bezogen auf den Maschinennullpunkt
angefahren.
•
G90 neuer Sollwert = aktueller Sollwert.
Bei relativer Vermaßung wird der Sollwert relativ zum vorhergehenden Sollwert betrachtet. Die
tatsächliche Sollposition der NC-Achse errechnet sich also aus ...
•
G91 neuer Sollwert = bisheriger Sollwert + aktueller Sollwert.
Der neue Sollwert wird dann im nächsten NC-Satz zum bisherigen Sollwert.
Die Interpretation der Sollwerte bezieht sich auf die Adresszeichen X, Y, I, J, also auch die
Hilfsparameter bei der Kreisinterpolation. Die unten aufgeführten zwei Beispiele führen zu
exakt dem gleichen Ergebnis. Die Varianten unterscheiden sich jedoch in absoluter und
relativer Programmierung.

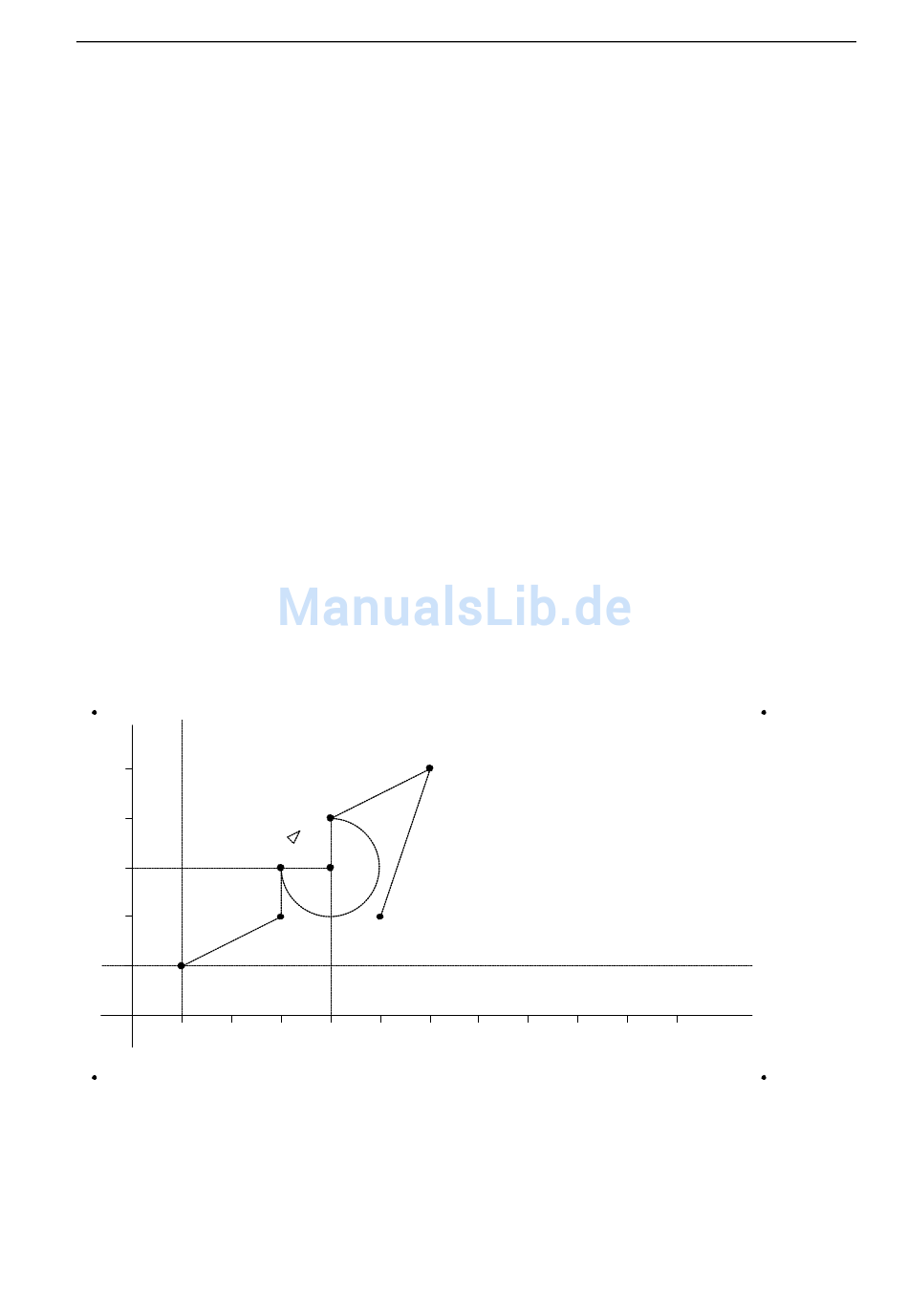

Beispiel
( Absolute Programmierung )
N001 G90
N002 G00 X0 Y0
N003 G01 X20 Y10
N004 Y20
N005 G02 X30 Y30 I10 J0
N006 G01 X50 Y40
N007 X40 Y10
N008 M30
( Relative Programmierung )
N001 G90
N002 G00 X0 Y0
N003 G91
N004 G01 X20 Y10
N005 Y10
N006 G02 X10 Y10 I10 J0
N007 G01 X20 Y10
N008 X-10 Y-30
N009 M30
Y
40
30
20
10
P0
0
0 10

11.6.2 M-Befehle

M-Befehle sind die sogenannten Maschinenbefehle, die i.A. bestimmte Schaltvorgänge auslösen.
Hinter einem Schaltvorgang verbirgt sich jedoch die Ansteuerung eines digitalen Ausgangs. Bei der
PS52 ist die Ansteuerung digitaler Ausgänge jedoch unter dem Adresszeichen 'Q' zusammengefasst,
so dass unter 'M' nur 3 Befehle von der PS52 unterstützt werden. Diese M-Befehle verursachen
jedoch keinen Schaltvorgang, sondern beeinflussen den Ablauf des NC-Programms bei der
Abarbeitung.
Übersicht M-Befehle (Maschinenbefehle)
B e d i e n u n g s a n l e i t u n g
P4
P3
P2 M
P1
P5
20 30 40 50
P S 5 2
(absolute Vermassung, Standardeinstell.)
(X-,Y-Achse auf Pos.0.0mm fahren P0)
(Linearinterpolation in X-,Y- nach P1)
(Linearinterpolation in Y- nach P2)
(Kreisinterpol. rechts in X-,Y- nach P3)
(Linearinterpolation in X-,Y- nach P4)
(Linearinterpolation in X-,Y- nach P5)
(Programmende)
(absolute Vermassung, Standardeinstell.)
(X-,Y-Achse auf Pos.0.0mm fahren P0)
(relative Vermassung)
(Linearinterpolation in X-,Y- nach P1)
(Linearinterpolation in Y- nach P2)
(Kreisinterpol. rechts in X-,Y- nach P3)
(Linearinterpolation in X-,Y- nach P4)
(Linearinterpolation in X-,Y- nach P5)
(Programmende)
60 70 80
- 78 -
90 100 X
