Bedienung
Taste Funktion
ESC Verlassen der Betriebsart TEST INCREMENTAL-GEBER und Rücksprung zum
Diagnose-Menü

15.1.4 Display Konfiguration

In Menüpunkt ‚Display Konfiguration' kann der Kontrast des Displays eingestellt werden. Der Wert 0
entspricht dem höchsten Kontrast.

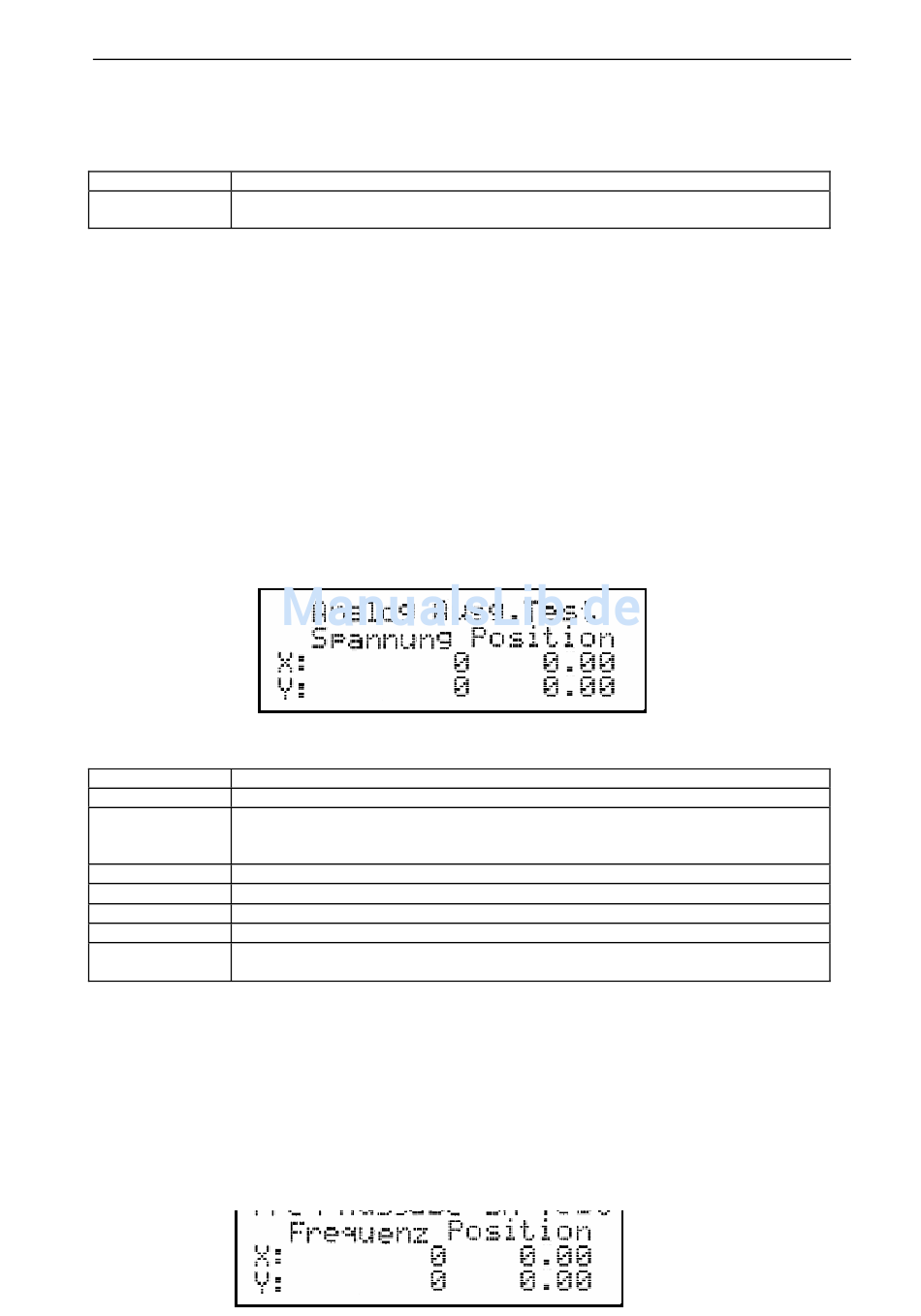

15.1.5 Test analoge Ausgänge (+/-10V)
Der Analogausgangstest ist mit äußerster Vorsicht anzuwenden. Um absolute Sicherheit zu
gewährleisten, sollte die Achse abgeklemmt werden. Durch diesen Test kann der ganze
Spannungsbereich (+/-10.0V) der D/A-Wandler überprüft werden. Eine großes Ausgangssignal führt
zu einer hohen Geschwindigkeit bei gleichzeitig aktiv geschalteter Achse. Die Endschalter werden in
dieser Betriebsart nicht ausgewertet, so dass eine Achse unter Umständen mit
Maximalgeschwindigkeit auf den mechanischen Anschlag fährt!!!
Bedienung
Taste Funktion
Pfeil-auf/-ab Eingabecursor aufwärts bzw. abwärts auf betreffende NC-Achse platzieren
0..9, +/-, '.' Zehnerblock
Eingabe eines Zahlenwertes an der Stelle, wo der Eingabecursor platziert ist, also
direkte Eingabe des Spannungswertes von -10.0V..+10.0V
START Spannung auf Motoren schicken, Freigabeausgang wird freigeschaltet
STOP Spannung auf 0 ändern, Freigabe sperren
ENTER Übernahme des aktuellen Eingabewertes in den Analogwert
CLR Löschen des aktuellen Eingabewertes
ESC Verlassen der Betriebsart TEST ANALOGE AUSGÄNGE und Rücksprung zum
Diagnose-Menü

15.1.6 Test Takt-/Richtungssignale Schrittmotoransteuerung

Der Frequenzausgangstest ist mit äußerster Vorsicht anzuwenden. Um absolute Sicherheit zu
gewährleisten, sollte eine angeschlossene Schrittmotorachse abgeklemmt werden. Durch diesen Test
kann der ganze Frequenzbereich (0..38000Hz) des Frequenzgenerators überprüft werden. Eine hohe
Frequenz führt zu einer hohen Geschwindigkeit bei gleichzeitig aktiv geschalteter Achse. Die
Endschalter werden in dieser Betriebsart nicht ausgewertet, so dass eine Achse unter Umständen
mit Maximalgeschwindigkeit auf den mechanischen Anschlag fährt!!!
Auf jedem NC-Board ist 1 Frequenzgenerator vorhanden, dessen Funktion durch den Test untersucht
wird. Die Drehrichtung des Schrittmotors wird über ein separates Richtungssignal gesteuert. Das
B e d i e n u n g s a n l e i t u n g
- 105 -
P S 5 2
