Es ist dann immer eine Referenzierung (z.B. Referenzfahrt auf Endschalter) erforderlich, die diesen
Bezug wieder herstellt.
Bei absoluten Messsystemen wird die aktuelle Istposition der NC-Achse im Messystem selbst erfasst
und so aufbereitet der Steuerung zur Verfügung gestellt. Bei der Inbetriebnahme ist eine einmalige
Justierung des Absolutgebers mit der Achsmechanik erforderlich; die Systeme sind verkoppelt -
Referenzierung ist dann nicht mehr erforderlich.
Die aktuelle Istposition wird via serielles Protokoll von der Steuerung über das Messsystem
eingelesen. Die Schnittstelle ist im sogenannten SSI-synchron serial interface standardisiert. Dazu
sind 2 RS422-Kanäle erforderlich, der Takt- und Datenkanal. Die Spannungsversorgung der SSI-
Absolutgeber ist abhängig vom eingesetzten Typ - i.A. jedoch +24V. SSI-Absolutgeber besitzen noch
weitere Steuereingänge, die mit +24V-Pegeln geschaltet werden. Der Eingang
•
PRESET setzt einen im Absolutgeber hinterlegten Istwert (i.A. =0),
•
DIRECTION legt die Zählrichtung des Absolutgebers fest.

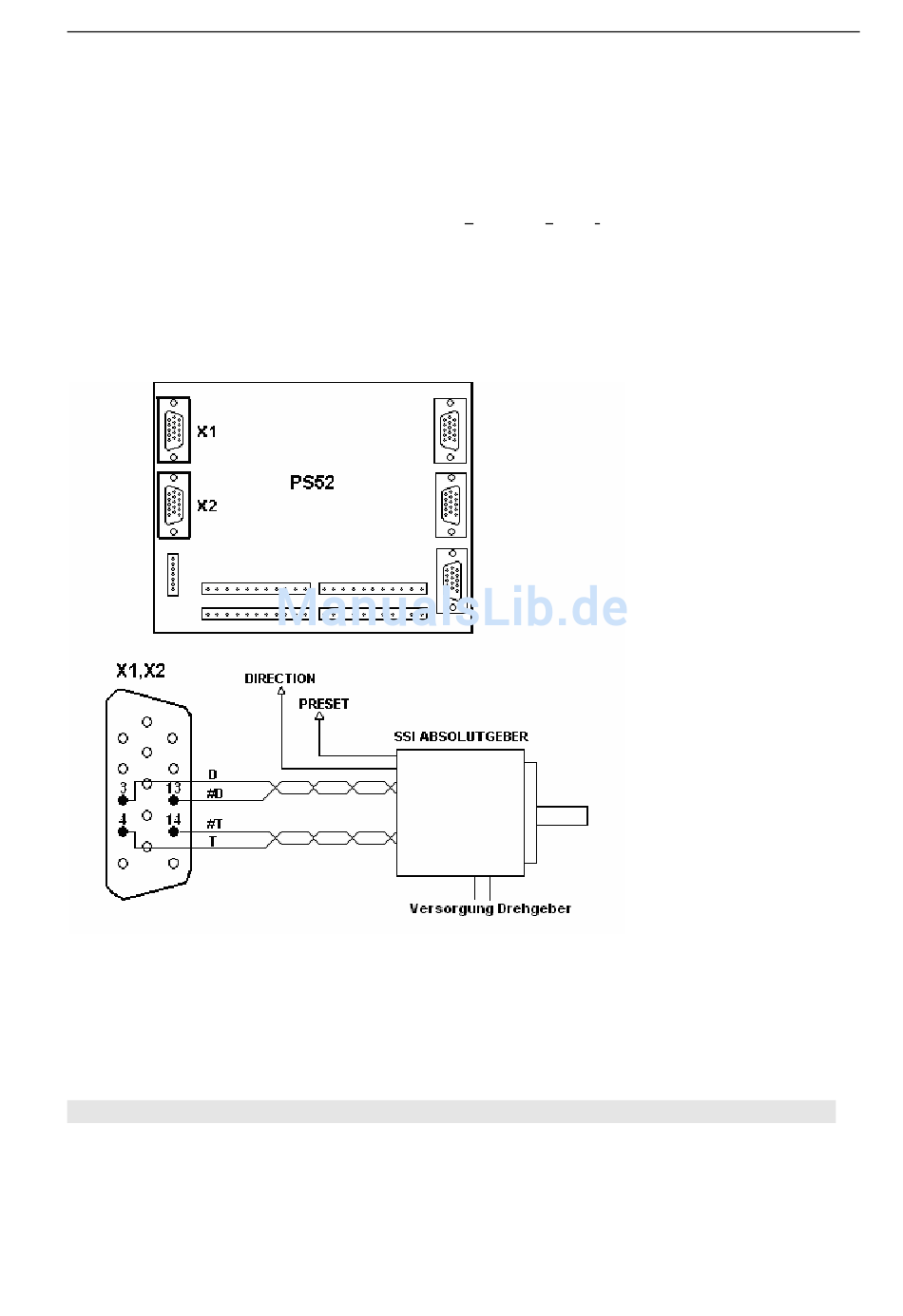

Nachfolgende Abbildung zeigt das Prinzipschaltbild zum Anschluss eines Absolutgebers.
5
Inbetriebnahme - Parametrieren der Steuerung
In diesem Kapitel wird die Erstinbetriebnahme der PS52 erläutert und welche Möglichkeiten die SPS-
Schnittstelle bietet.
Anhand eines Beispiels wird die Inbetriebnahme bzw. Parametrierung einer NC-Achse demonstriert,
ohne dabei detailliert auf den Hintergrund der betreffenden Parameter einzugehen.
