12.8 Satzwechselz eiten, Reaktionszeiten auf externe Eingänge
•
Die Satzwechselzeiten während der automatischen Abarbeitung eines NC-Programms betragen
typisch 10 ms und worst case 20 ms
•
Die Reaktionszeit für die Auswertung eines digitalen Eingangs bzw. eines Eingangs -Bitmusters
beträgt typisch 2 ms und worst case 4 ms; damit ist die Zeit vom Auslösen des Ereignisses bis zur
ersten Reaktion der PS52 gemeint. Eine in Folge ausgelöste Reaktion der PS52 ist in dieser Zeit
nicht enthalten.
13 Betriebsart HANDRAD
Dieses Kapitel beschreibt die Handrad-möglichkeiten der PS52.
13.1 Initialisierung und Einstellungen
Die Handrad Funktionalität wird mit dem Steuerungs Parameter P11 Handrad Aktiv eingeschaltet.
Falls Steuerungs Parameter P11 = 1, ändert sich die Achse X auf Handrad Achse. Incrementell
Eingang dieser Achse dient als Handrad Eingang. Steuerungs Parameter P12 Handrad Faktor ist
Umdrehungsfaktor, d.h. die Umdrehungen der Folgachse Y werden durch diesen Faktor berechnet.
Umdrehung Y Achse = Umdrehung Handrad X Achse * P12
Zum Beispiel P12 = 2, wenn Handrad Achse X 1 Umdrehung macht, die Achse Y macht 2
Umdrehungen. Diese Berechnung ist unabhänig von Achsparameter P03 der beiden Achsen.
13.2 Bedienung im Manuell Betrieb

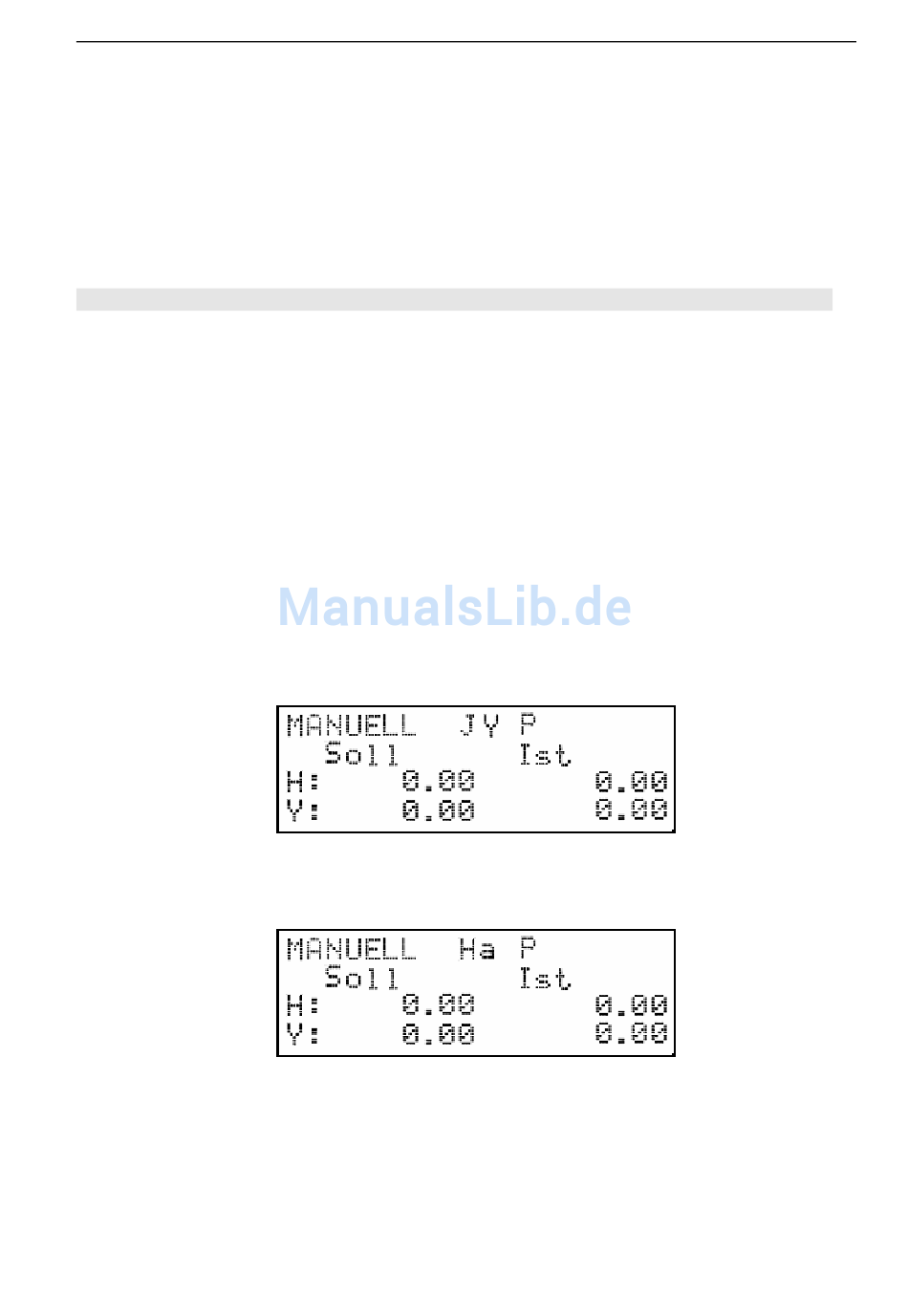

Nach der Initialisierung mit dem Steuerungs Parameter P11 = 1 sieht Manuell Betrieb:
Die Achse X hat sich auf Handrad geändert, und das Cursor steht auf Y Achse im Jogmode. Drücken
des Pfeiles-auf aktiviert Handrad, d.h. die Achse Y schaltet sich ein, und ist bereit, den Weg der Achse
X zu folgen.
Nach dem Verlassen des Menüs wird die Achse Y ausgeschaltet. Es ist möglich, die Achse Y sowohl
mit dem Handrad als auch mit Jog-Tasten zu bewegen und diese 2 Möglichkeiten beliebig zu
kombinieren
.
B e d i e n u n g s a n l e i t u n g
- 100 -
P S 5 2
