B e d i e n u n g s a n l e i t u n g P S 5 2

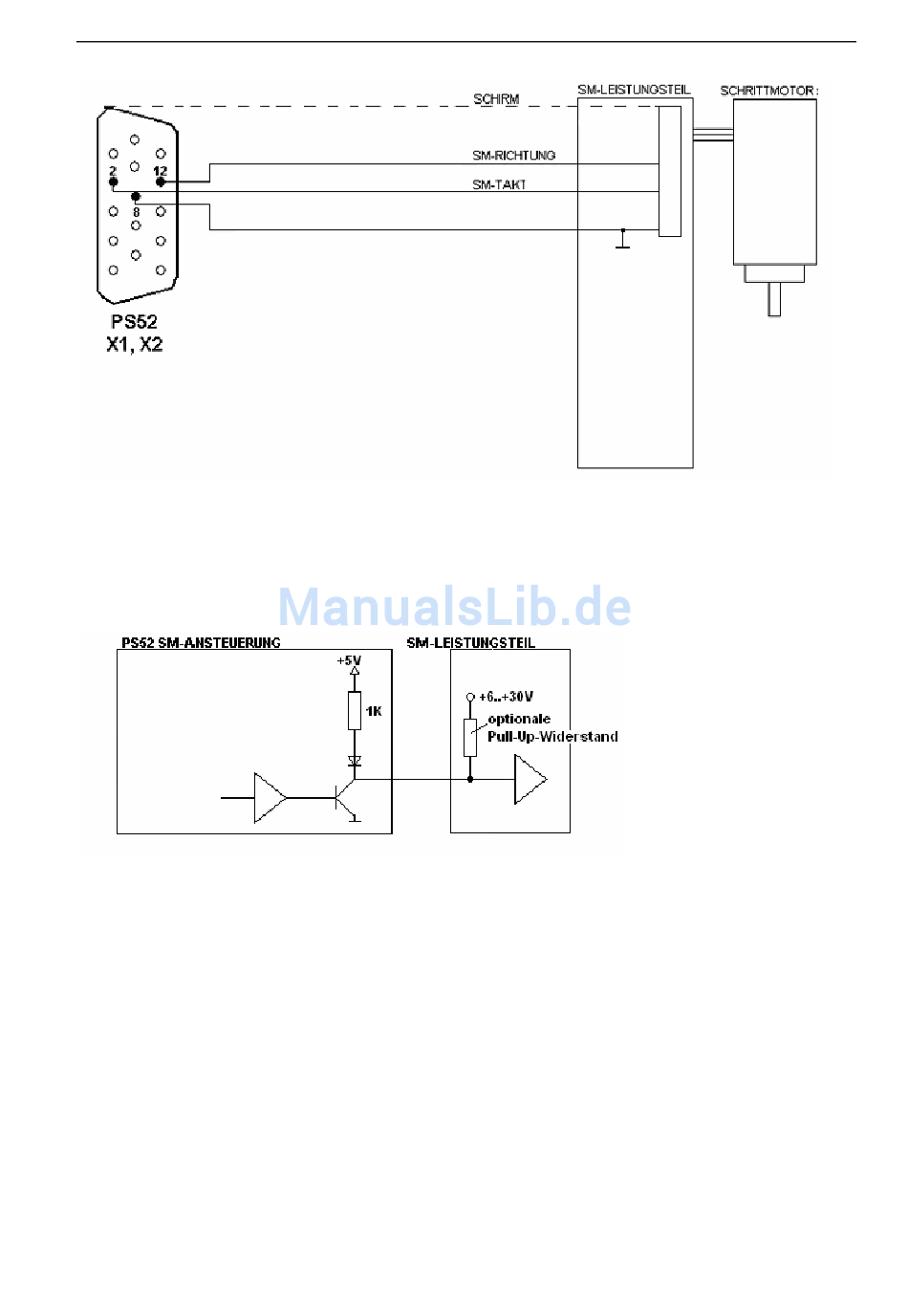

Die Ausgänge für die Ansteuerung des Schrittmotors Takt/Richtung sind als open collector Ausgänge
mit pullup Widerstand nach +5V ausgeführt. Optional können extern oder im Leistungsteil Pull-Up-
Widerstände nach höheren Spannungen eingefügt werden. Der Maximalstrom des Transistors liegt
bei 50mA.

4.6 Anschluss Absolutwertgeber (SSI-Schnittstelle)

Beim Messsystem zur Erfassung der aktuellen Position einer NC-Achse unterscheidet man
inkrementelle und absolute Verfahren. Das inkrementelle System liefert um 90° versetzte Impulse -
jeder Impuls oder auch Inkrement genannt, entspricht einem Verfahrsegment der Achse. Die
Inkremente werden von der Steuerung gezählt und durch Normierung mit einer Längendimension
[mm], [inch] behaftet. Der Nachteil des inkrementellen Verfahrens besteht darin, dass nach jedem
Aus-/Einschalten der Steuerung der Bezug zwischen Messsystem und Achsmechanik verloren geht.
- 20 -
