Bedienung
Taste Funktion
SHIFT Modi / Eingabe auswählen
Pfeil-links ausgewählte NC-Achse in die entgegengesetzte Richtung kontinuierlich im
Schleichgang verfahren
Pfeil-auf Zuschaltung der Eilganggeschwindigkeit, wenn eine Achse im Schleichgang
verfahren wird (gleichzeitiges Betätigen der Pfeil-links oder Pfeil-rechts Taste und
der Pfeil-auf-Taste
Pfeil-ab Eingabecursor auf nächsten Achssollwert plazieren
0..9, +/-, '.' Eingabe eines Achssollwertes mit dem entsprechenden Eingabeformat (Vor-
/Nachkommastellen) an der Stelle, wo der Eingabecursor plaziert ist
ENTER Übernahme des Achssollwertes in den Sollwertspeicher
START Start Positionierung alle Achsen auf jeweilige Sollwerte
STOP Unterbrechung einer laufenden Positionierung
ESC Verlassen der Betriebsart MANUELL und Rücksprung zum Hauptmenü

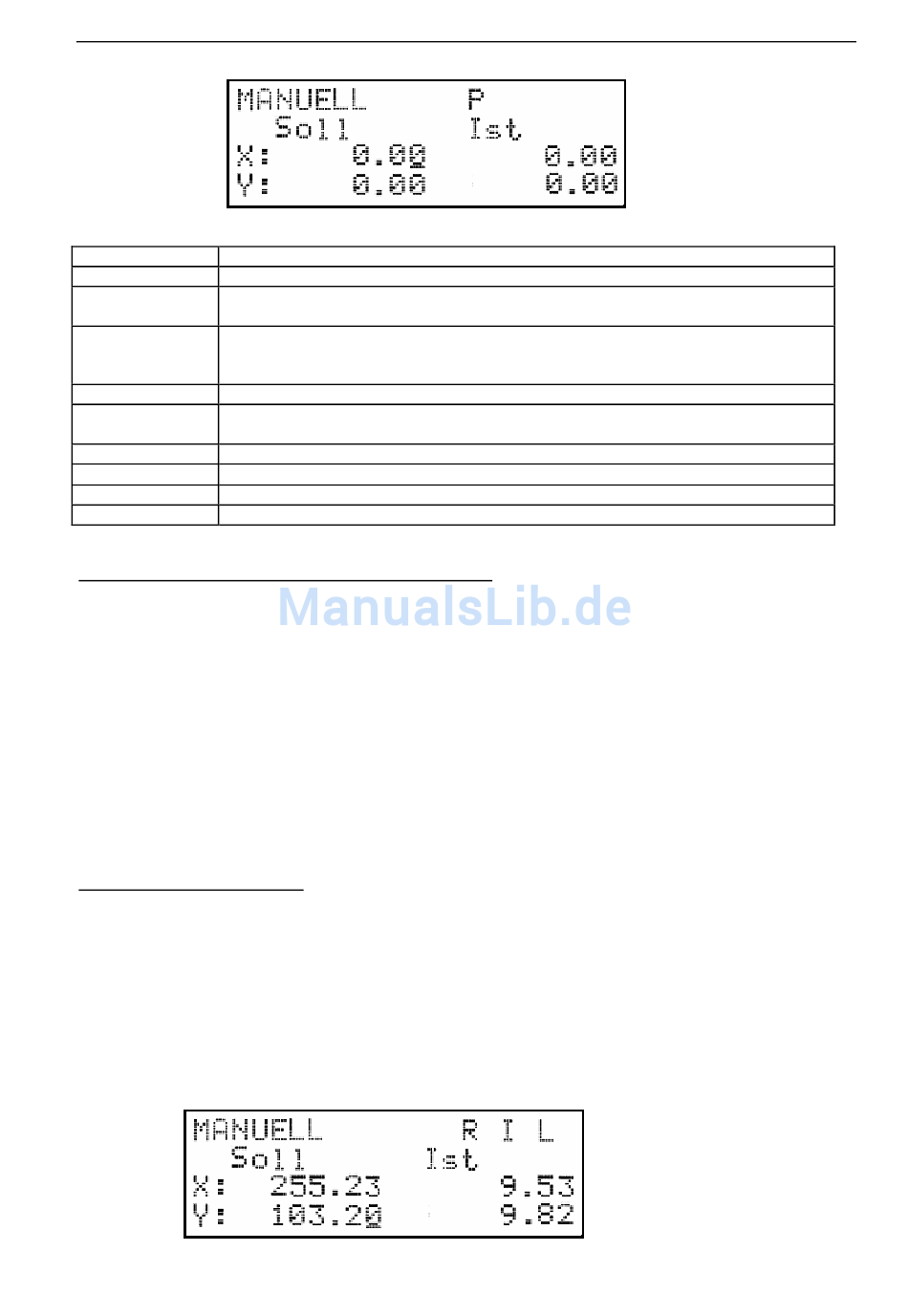

Beschreibung der Anzeigedaten in Bildschirmmaske
•
NC-Achsen
nur die NC-Achsen werden dargestellt, die aktiviert sind, also 0..2 Achsen
•
Sollwerte
Anzeige und Eingabe der Sollwerte der NC-Achsen
•
Istwerte
Anzeige der aktuellen Istposition jeder NC-Achse
•
Inkrement
Anzeige und Eingabe der Inkrementwerte der NC-Achsen
•
Statusdaten
P- NC-Achse ist in Position (Differenz zwischen Soll- und Istwert ist kleiner als das betreffende
Zielfenster)
R- die NC-Achse ist referenziert
I- der Interpolator der NC-Achse ist aktiv, die Achse ist in Bewegung
L- die betreffende NC-Achse wird lagegeregelt, der Reglerfreigabe ist geschaltet
Modi Auswahl Beschreibung
Mit der SHIFT-Taste wird der Modus ausgewählt. Am Anfang ist Manuellbetrieb im Modus Absolut.

9.1.1 Position anfahren, Absolut-Betrieb

Anhand des folgenden Beispiels wird das "Position anfahren" erläutert.
Tastensequenz
•
'2', '5', '5', '.', '2', '3', ENTER
•
Pfeil-ab
•
'1', '0', '3', '.', '2', ENTER
•
START
B e d i e n u n g s a n l e i t u n g
255.23mm als Sollwert für X-Achse eingeben
Y-Achse auswahlen
103.2mm als Sollwert für Y-Achse eingeben
Positionierung starten, alle Achsen fahren auf Sollwerte
