B e d i e n u n g s a n l e i t u n g P S 5 2

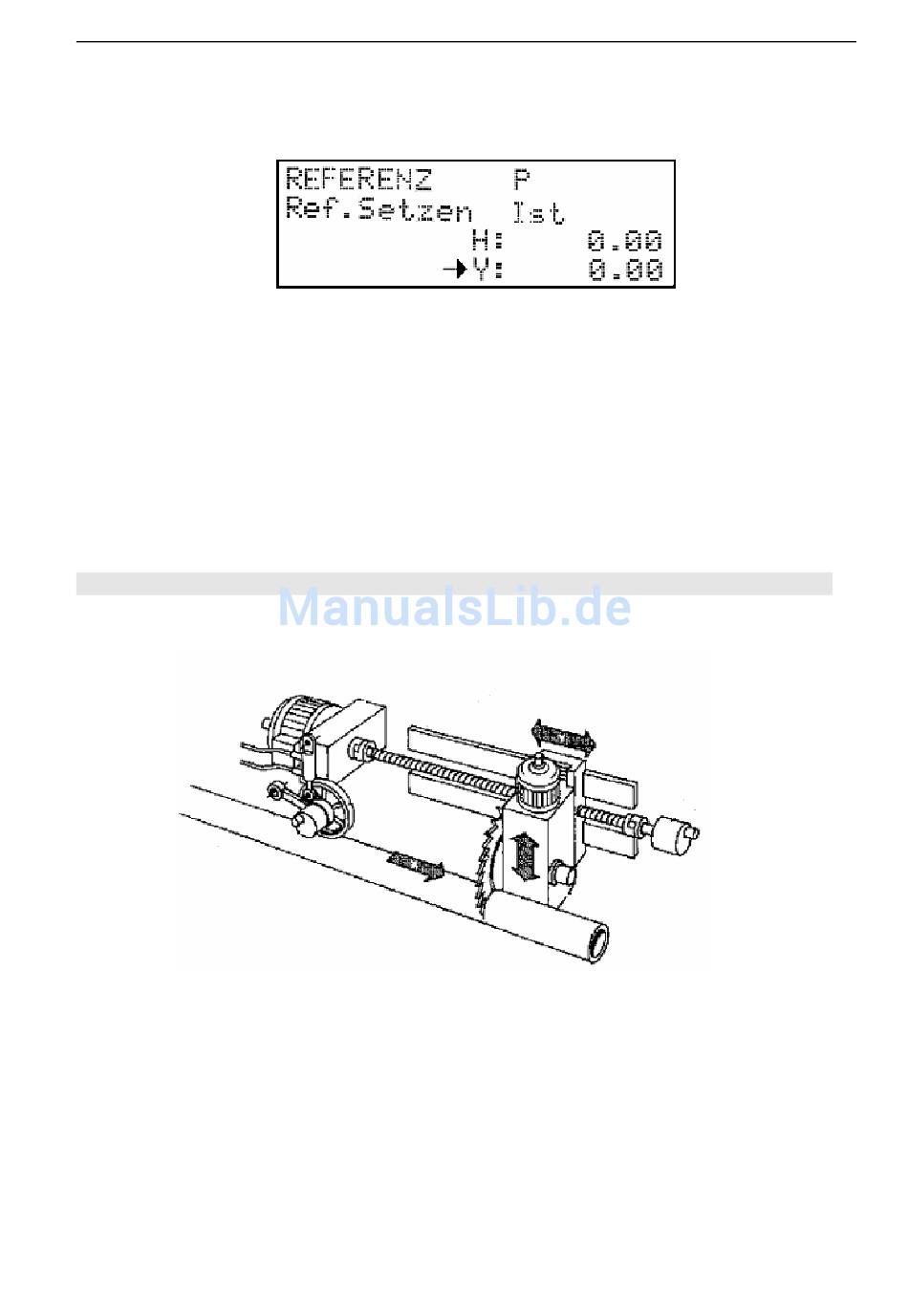

13.3 Bedienung im Referenz Betrieb

Nach der Initialisierung mit dem Steuerungs Parameter P11 = 1 sieht Referenz Betrieb:
Die Achse X hat sich auf Handrad geändert, und das Cursor steht auf Y Achse. Nach Drücken des
Pfeiles-auf wird das Handrad aktiviert, d.h. die Achse Y schaltet sich ein, und ist bereit, den Weg der
Achse X zu folgen.
Es ist wichtig, beim Referenz Fahrt , den Steuerungs Parameter P05 Achsenseq. Referenz Fahrt auf
2 einzustellen, weil damit nur die Achse Y referenziert wird.

13.4 Bedienung im Diagnose Betrieb

Im Diagnose Betrieb ist das Handrad im Menü 3 - Inc/SSI Eing. möglich. Das Handrad wird mit dem
Start Taste eingeschaltet und mit STOP oder beim verlassen des Menüs ausgeschaltet.
14 Betriebsart Fliegende Säge
Dieses Kapitel beschreibt die Fliegende Säge Funktionalität der PS52.

14.1 Initialisierung und Einstellungen

Die Funktionalität Fliegende Säge wird mit dem Steuerungs Parameter P10 Fliegende Säge
eingeschaltet. Falls Steuerungs Parameter P10 = 1, ändert sich die Funktionalität des Automat
Betrieb. Incrementell Eingang der Achse X dient als Eingang für Material Achse. Die Achse Y ist die
Säge Achse. Steuerungs Parameter P12 Handrad Faktor ist Umdrehungsfaktor, d.h. die
Umdrehungen der Folgachse Y werden durch diesen Faktor berechnet.
Umdrehung Y Achse = Umdrehung Säge Achse * P12
Zum Beispiel P12 = 2, wenn Handrad Achse X 1 Umdrehung macht, die Säge Achse Y macht 2
Umdrehungen. Diese Berechnung ist unabhänig von Achsparameter P03 der beiden Achsen.
Für den ganzen Ablauf ist der Steuerungsparameter P17 Säge Eingang-oben sehr wichtig. Mit
diesem Parameter wird wird eingestellt, welcher Eingang dient für das Signal Säge oben. Mit der
- 101 -
