B e d i e n u n g s a n l e i t u n g P S 5 2

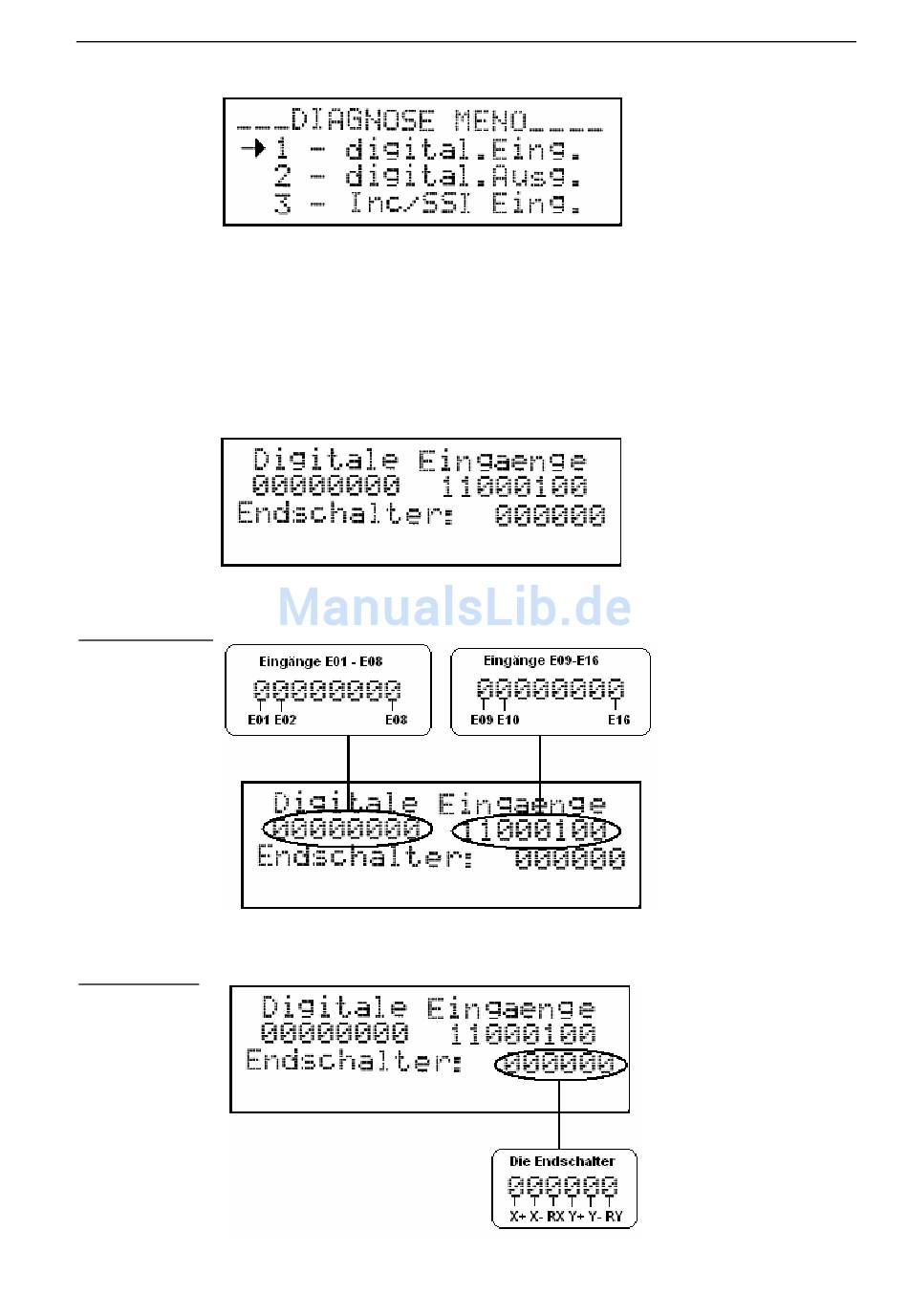

15.1.1 Test digitale Eingänge
Im Eingangstest digitale Eingänge wird der logische Zustand visualisiert. In der zweiten Zeile werden
digitale Eingänge E1 bis E16 dargestellt, in der dritten Zeile die Endschalter. In der vierten Zeile wird
die Beschreibung dargestellt.
0 = logisch 0, LOW, 0V
1 = logisch 1, HIGH, +24V
Auf dem Bild sind Eingänge E9, E10 und E14 gesetzt.
Digitale Eingänge:
Die Endschalter:
- 103 -
