Einfügen eines NC-Parts
Das Einfügen eines NC-Parts erfolgt durch Navigation mit den Pfeil-Tasten an die betreffende Stelle.
Mit Pfeil-auf/ -ab wird der NC-Satz ausgewählt, mit Pfeil-links/-rechts wird die Stelle im NC-Satz
angewählt, wo ein neuer NC-Part eingefügt werden soll. Die Taste Doppelpfeil-ab generiert einen
neuen NC-Part, sofern der betreffende NC-Satz weniger als 16 NC-Parts enthält. Am Ende des NC-
Satzes kann NC-Part mit Pfeil-rechts eingefügt werden. Einfügen eines NC-Parts mit:
Doppelpfeil-ab
Pfeil-rechts
Tastensequenz
•
Pfeil-auf
•
Doppelpfeil-ab
•
START+'8', START+'8'
•
'8', ',', '1', ENTER

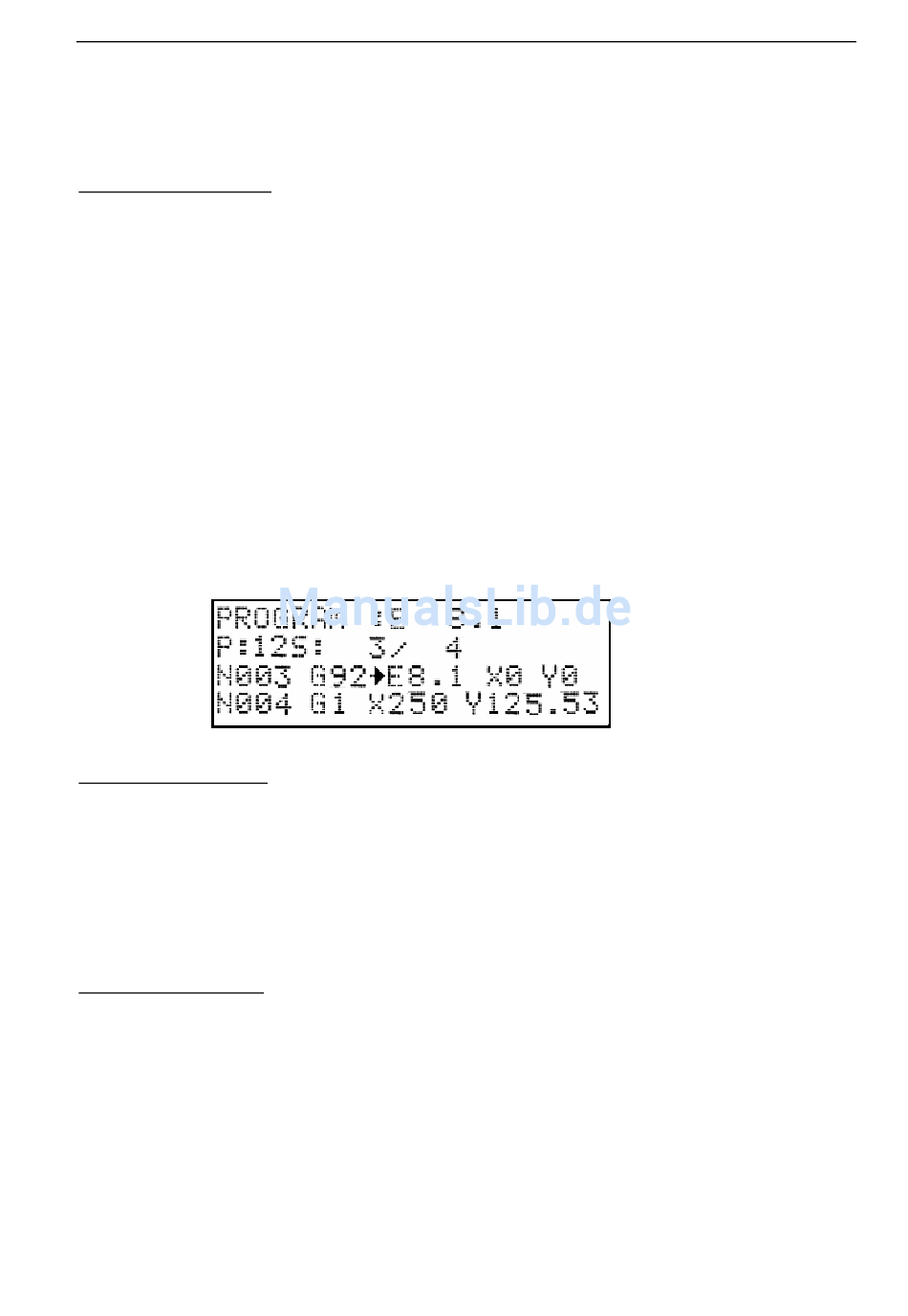

Nach Eingabe vorstehender Tastensequenz sollte nun der in folgender Abbildung dargestellte
Bildschirm sichtbar sein. Der NC-Satz 3 enthält nun 4 NC-Parts.
Löschen eines NC-Parts
Das Löschen eines NC-Parts erfolgt durch Navigation mit den Pfeil-Tasten an die betreffende Stelle.
Mit Pfeil-auf/ -ab wird der NC-Satz ausgewählt, mit Pfeil-links/-rechts wird die Stelle im NC-Satz
angewählt, wo ein NC-Part gelöscht werden soll. Die Taste Doppelpfeil-auf löscht den betreffenden
NC-Part, sofern mehr als 1 NC-Part im NC-Satz enthalten ist.
Tastensequenz
•
Doppelpfeil-auf
Nach Eingabe vorstehender Tastensequenz ist das ursprüngliche Programm wieder hergestellt.
Einfügen eines NC-Satz
Zum Einfügen oder Anhängen eines NC-Satzes im NC-Programm, muss der Eingabecursor auf die
Position "S:" durch Pfeil-links/-rechts Tasten gestellt werden.Der Pfeilcursor muss nach links zeigen.
Die Taste Doppelpfeil-ab fügt an dieser Stelle im NC-Programm einen neuen Satz ein - alle
nachfolgenden Sätze werden um eine Satznummer nach hinten gerückt. Sprungziele werden
relokatiert, d.h. die in Sprunganweisungen angegebenen Satznummern werden auf die neue
Programmstruktur nach Einfügen eines Satzes angepasst. Einfügen eines NC-Satz mit:
Doppelpfeil-ab
ENTER
B e d i e n u n g s a n l e i t u n g
- einfügen eines NC-Parts auf Pfeilcursor-Position (z.B. Pfeilcursor steht auf
2.NC-Part und Doppelpfeil-ab wird gedrückt, der neue Part wird auf Position 2
eingefügt).
- einfügen eines NC-Parts am Ende des NC-Satz (Pfeilcursor steht auf letzte
NC-Part Position 4, und Pfeil-rechts wird gedrückt, der neue Part wird auf
Position 5 eingefügt).
- einfügen eines NC-Satz auf Pfeilcursor Position. (z.B. Pfeilcursor steht auf
2.NC-Satz und Doppelpfeil-ab wird gedrückt, der neue Satz wird auf Position
2 eingefügt).
- einfügen eines NC-Satz am Ende des Programs (Pfeilcursor steht auf
letztem NC-Satzt mit Nummer 4, und ENTER wird gedrückt, der neue Satz
wird auf Position 5 am Ende eingefügt).
P S 5 2
Pfeilcursors auf 2. NC-Part von NC-Satz 3
Einfügen eines NC-Parts im NC-Satz 3
Adresszeichen 'E' anwählen
Eingabe NC-Part Parameter=8.1
Löschen des NC-Parts 2 im NC-Satz 3
- 64 -
