Bedienung
Taste Funktion
ESC Verlassen der Betriebsart TEST DIGITALE EINGÄNGE und Rücksprung zum
Diagnose-Menü

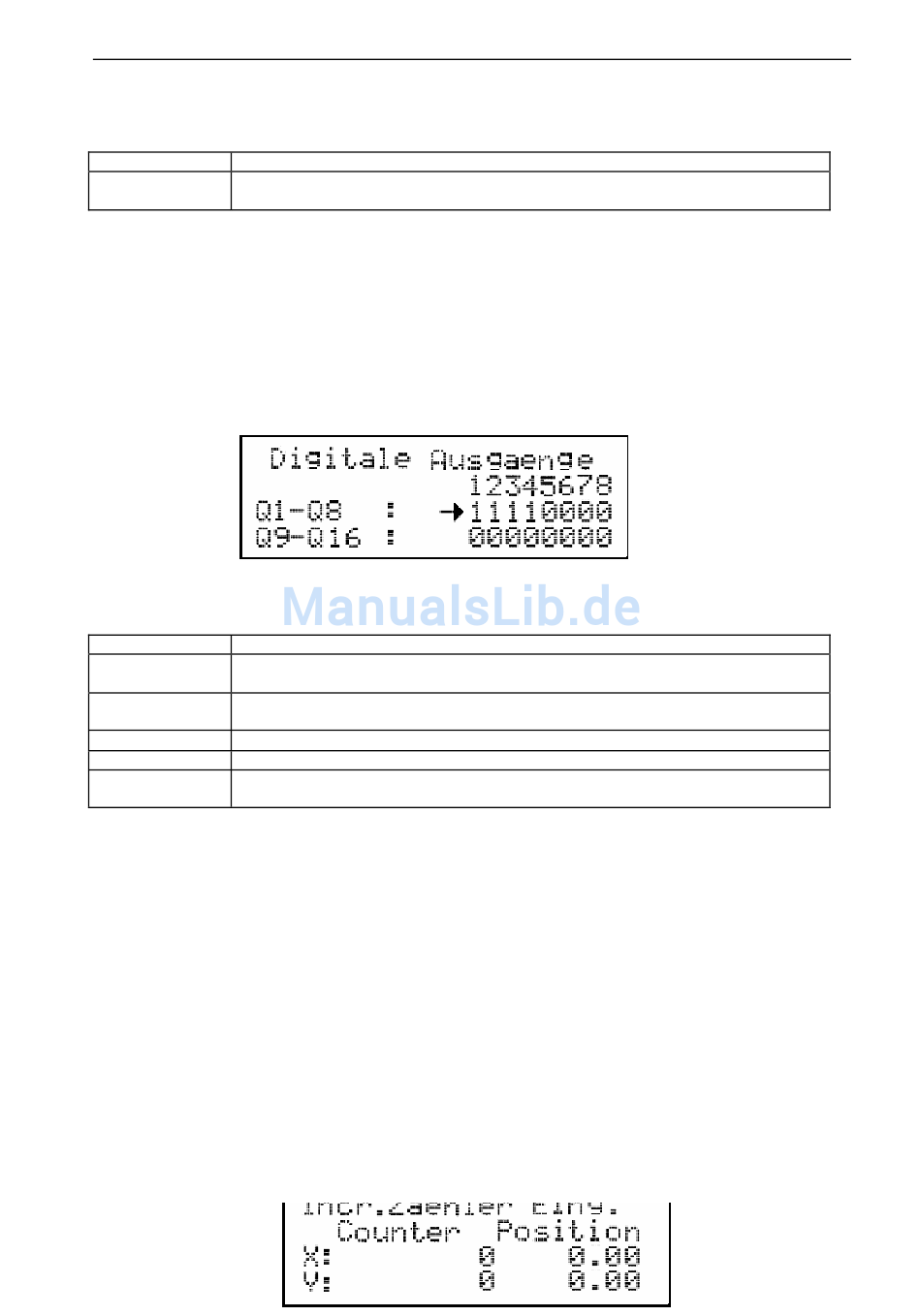

15.1.2 Test der digitalen Ausgänge
Im Ausgangstest digitale Ausgänge lassen sich die Ausgänge in der Steuerung, z. B. bei der
Inbetriebnahme oder Fehlersuche, umschalten. Der logische Zustand wird angezeigt. In der dritten
Zeile werden digitale Ausgänge Q1 bis Q8 dargestellt, in der vierten die Ausgänge Q9 bis Q16. Im
Ausgangstest kann jeder digitale Ausgang gesetzt oder rückgesetzt werden. Dabei bedeutet
0 = logisch 0, LOW, 0V
1 = logisch 1, HIGH, +24V
Bedienung
Taste 4Funktion
Pfeil-auf/-ab Eingabecursor aufwärts bzw. abwärts bewegen, nächsten Ausgangsblock
auswählen
Zifferntaste '1' bis Ausgang 1-8 setzen (HIGH, +24V) und wieder zurücksetzen (LOW, 0V)
'8'
Doppelpfeil-auf Alle Ausgänge setzen
Doppelpfeil-ab Alle Ausgänge rücksetzen
ESC Verlassen der Betriebsart TEST DIGITALE AUSGÄNGE und Rücksprung zum
Diagnose-Menü
15.1.3 Test der inkrementellen / absoluten Gebereingänge
Der Gebereingangstest dient dazu, den korrekten Zusammenhang zwischen Zählimpulsen und
physikalischem Istwert sowie die Zählrichtung zu überprüfen.
Um diesen Test durchzuführen, muss die betreffende Achse von Hand verschiebbar sein; durch die
Steuerung kann ein Verfahren der Achsen in dieser Betriebsart nicht erfolgen. Bei solchen Achsen
(Bremse, große Masse, selbsthemmendes Getriebe, o. ä.) muss in die Betriebsart MANUELL
gewechselt werden.
•
Counter
zeigt die Anzahl der tatsächlich gezählten Impulse an, wobei intern mit 4-fach höherer Genauigkeit
gezählt wird (4-fach-Auflösung). Liefert bspw. ein Drehgeber 1000 Impulse / Umdrehung steht
nach einer Umdrehung der Wert 1000 in der Anzeige. Bei Absolut-Gebern wird die tatsächlich
gezählte Anzahl Impulse angezeigt.
•
Position
zeigt den physikalische Istwert in [mm]. Dieser Wert muss mit dem tatsächlichen Verfahrweg
übereinstimmen. Dies ist die gleiche Anzeige wie auch im Manuell-, Referenz- und
Automatikbetrieb.
B e d i e n u n g s a n l e i t u n g
- 104 -
P S 5 2
