Montage
5.4.5
Ethernet, EtherCAT
Potentialgetrennte Standardbuchse RJ 45 zur Verbindung des
Controllers IMC5x00
- mit einem Ethernet-Netzwerk (PC) oder
- mit dem Bussystem EtherCAT (IN-Port).
Verbinden Sie Controller und Netzwerk mit einem
geschirmten Ethernetkabel (Cat5E, Patchkabel 2 m aus
Lieferumfang), Gesamtkabellänge kleiner 100 m.
Die beiden LEDs in den jeweiligen Steckverbindern zeigen
die erfolgreiche Verbindung und deren Aktivität an.
Die Konfiguration des Controllers kann über
- die Weboberfläche, siehe Kap. 6., siehe Kap. 7.,
- mittels ASCII-Befehlen, siehe Kap.
- mittels EtherCAT, siehe Kap.
5.4.6
Analogausgang
Der Analogausgang kann über die 3-pol. Schraubklemme genutzt werden und ist mit der Versorgungsspannung galva-
nisch verbunden. Für die Ausgabe kann Strom oder Spannung gewählt werden, siehe Kap. 7.5.4.
Spannung: Pin U/I out und Pin GND,
R i ca. 50 Ohm, R L > 10 MOhm
Slew rate (ohne C L , R L ≥ 1 kOhm) typ. 0,5 V/µs
Slew rate (mit C L = 10 nF, R L ≥ 1 kOhm) typ. 0,4 V/µs
Strom: Pin U/I out und Pin GND
R L ≤ 500 Ohm
Slew rate (ohne C L , R L = 500 Ohm) typ. 1,6 mA/µs
Slew rate (mit C L = 10 nF, R L = 500 Ohm) typ. 0,6 mA/µs
Verwenden Sie ein geschirmtes Kabel. Kabellänge kleiner 30 m.
Pin 3 (Shield) ist mit dem Gehäuse verbunden.
Der Ausgabebereich kann alternativ auf die folgenden Werte gesetzt werden:
Spannung: 0 ... 5 V; 0 ... 10 V;
Strom: 4 ... 20 mA.
i
Die Steckbuchse ist mechanisch kodiert (roter Einschub), um sie nicht mit der Versorgungsspannung zu verwech-
seln.
IMS5x00
A 3
oder
A
4, erfolgen.

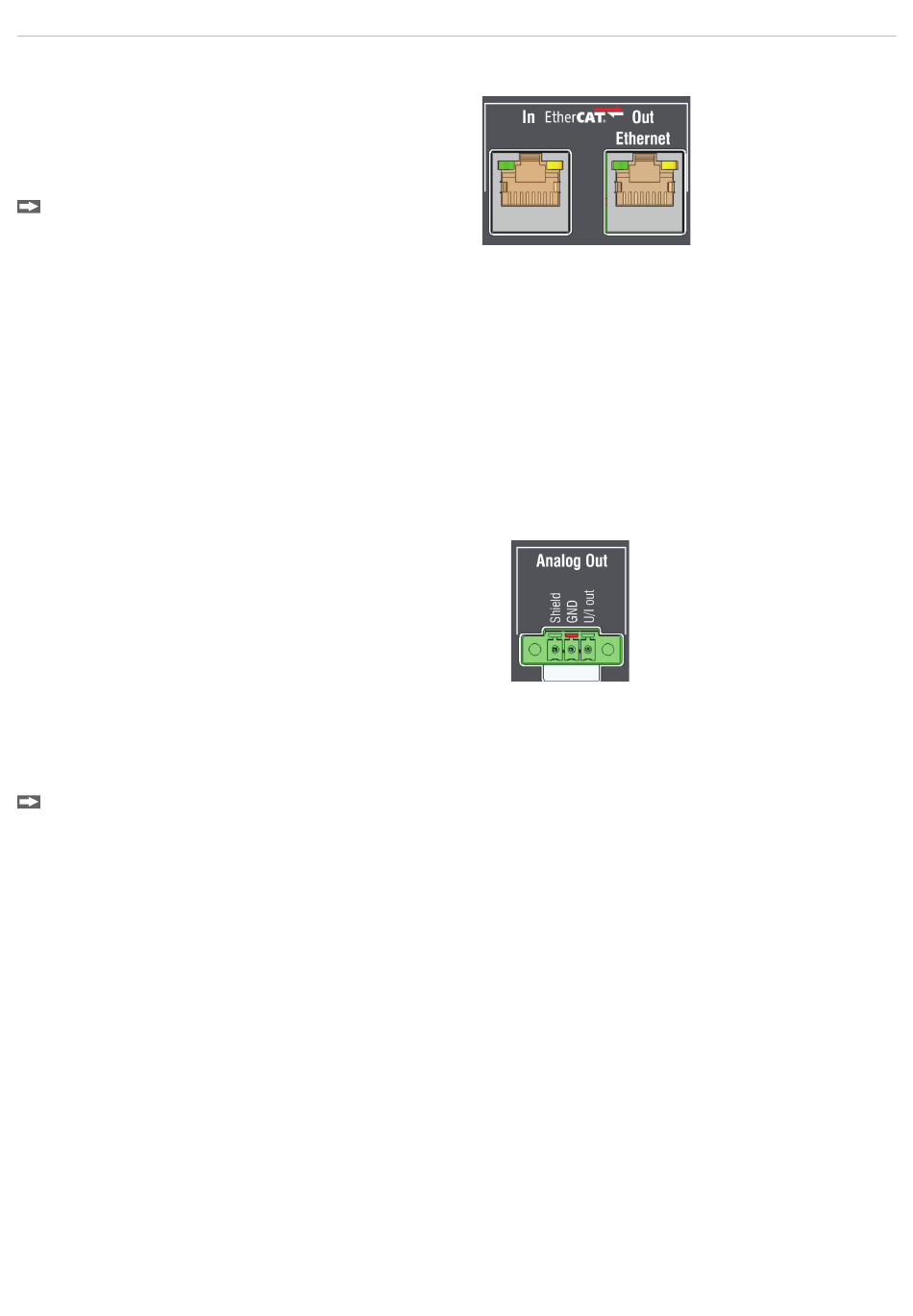

Abb. 11 Buchsen RJ45 für
Ethernet, EtherCAT)
Abb. 12 Analogausgänge
am Controller
