Installation und Montage
optoCONTROL 2600
5.4

Versorgungsspannung

Die Versorgungsspannung wird vorzugsweise über ein abgeschirmtes zweiadriges Kabel
angeschlossen, z.B. über das Versorgungskabel PC2500-3. Den Kabelschirm führen Sie
auf eine Potentialausgleichsklemme in der Nähe des Netzteiles. Die Geräte der Serie
ODC2600 verfügen über einen internen Verpolungsschutz der Versorgungsspannung.
i
Verwenden Sie das Netzteil nur für Messgeräte, nicht gleichzeitig für Antriebe oder
ähnliche Impulsstörquellen.
Pin
Signal
GND-Versorgungsspan-
1
nung
2
nicht belegt
3
+24 VDC (±15 %), <1 A rot (weiß)
Gehäuse Kabelschirm

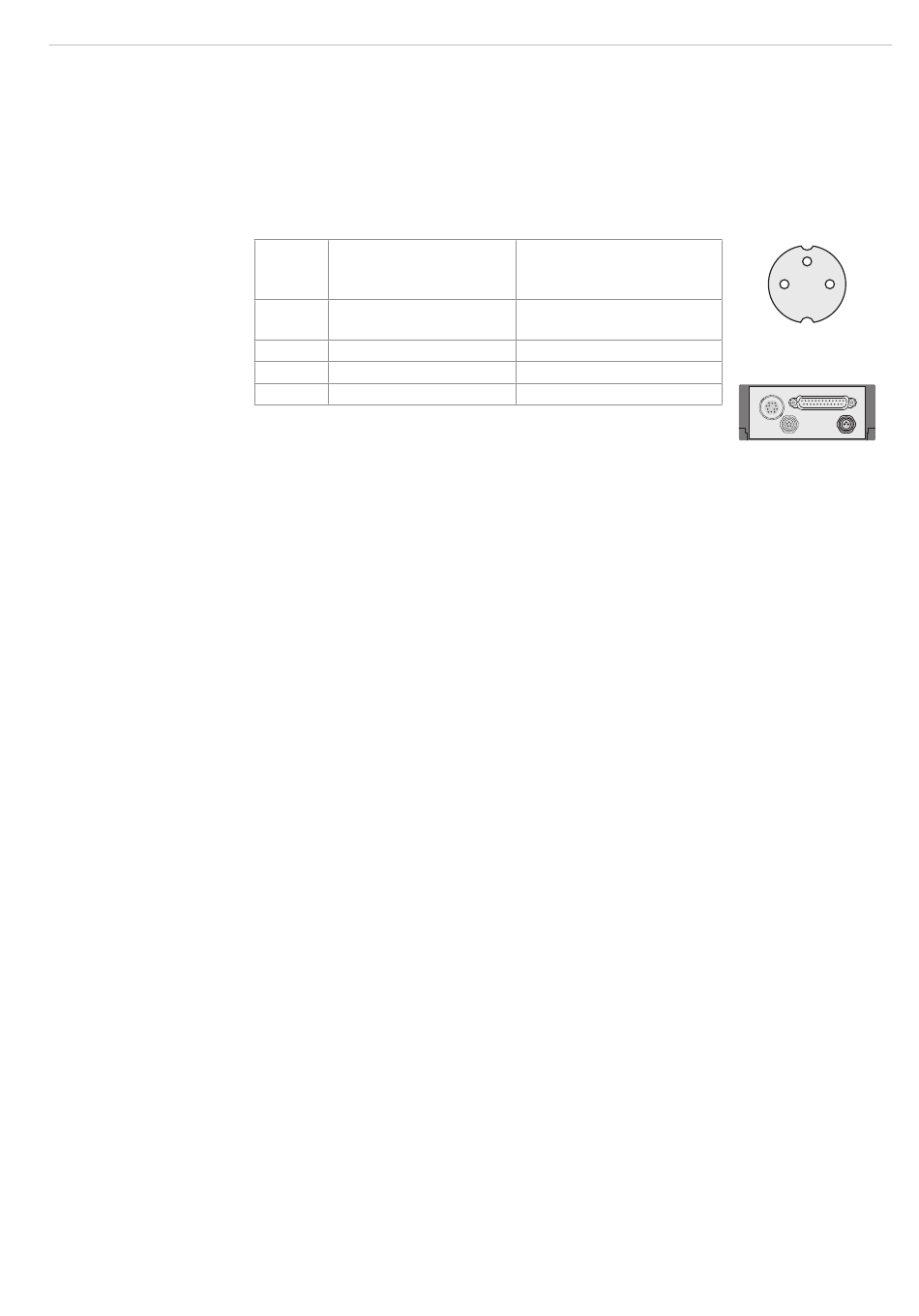

Abb. 18 Anschlussbelegung, Rundstecker (Typ Binder), 3-polig
Minimum Biegeradien der Anschlusskabel sind 20 mm.
5.5
Anschluss eines analogen Endgerätes
i
Zum Anschluss eines analogen Endgerätes verwenden Sie entweder das analoge
Anschlusskabel SCA2500-x, SCD2500-3/10/RS422 oder
A 1
oder ein eigenes abgeschirmtes Kabel.
Bei Verwendung der Anschlusskabel
Empfängerschirm (z.B. Steckergehäuse) zu verbinden.
Der Innenschirm dient als Signalrückleiter (Analogmasse AGND) und ist mit der Emp-
fängermasse zu verbinden. Dieser Schirm darf keine Verbindung zum Gehäuseschirm
(Steckergehäuse) haben.
Bei Verwendung eines eigenen Kabels wird ein einadriges abgeschirmtes Kabel empfoh-
len, dessen Schirm als Signalrückleiter (Analogmasse AGND) dient. Dieser Schirm darf
keine Verbindung zum Gehäuseschirm (Steckergehäuse) und Empfängerschirm haben.
i
Im Falle von Störungen (z.B. bei Masseschleifenbildung) kann der Außenschirm
versuchsweise mit einem Keramik-Kondensator von 10 bis 100 nF mit dem Empfän-
gerschirm verbunden oder gar nicht angeschlossen werden.
Gegen eventuelle hochfrequente und impulsförmige Einstreuungen auf das Analogsignal
kann ein Kondensator bis 47 nF parallel zum Eingang des Auswertegerätes geschaltet
werden.
Verlegen Sie das Analoganschlusskabel nach den allgemein gültigen Regeln der Mess-
technik, d.h. zum Beispiel nicht direkt neben impulsbelasteten Leitungen, am besten in
einem separaten Kabelkanal.
Adernfarben im Versor-
gungskabel PC2500,
alte Ausführung in ( )
schwarz (blau oder braun)
----
verzinnt
SCD2500-3/3/RS232, siehe
SCA2500-x, siehe A
1, ist der Außenschirm mit dem
2
1
3
3-pol. Kabelstecker,
Ansicht Lötseite
Seite 19
