Montage
5.4 Elektrische Anschlüsse Controller
5.4.1

Handhabung der steckbaren Schraubklemmen

Der Controller IMC5x00 hat drei steckbare Schraubklemmen für Versorgung, Digital I/O und Analogausgang. Diese
liegen als Zubehör bei.
Entfernen Sie die Isolierung der Anschlussdrähte (0,14 ... 1,5 mm²) auf einer Länge von 7 mm.
Schließen Sie die Anschlussdrähte an.
i
Die Schraubklemmen lassen sich mit zwei unverlierbaren Schrauben fixieren.
5.4.2

Massekonzept, Schirmung

Alle Ein- und Ausgänge sind galvanisch mit der Versorgungsspannungsmasse (GND) verbunden, lediglich die Anschlüs-
se von Ethernet/EtherCAT sind potentialfrei.
Die Masseanschlüsse (GND. GND422, GND_ENC) jeder Anschlussgruppe sind galvanisch über Drosseln intern mitein-
ander verbunden.
Die Shield-Anschlüsse jeder Anschlussgruppe sind nur mit dem Controllergehäuse verbunden. Sie dienen zum An-
schluss der Kabelabschirmungen bei Einzelanschlüssen (Power, Analogausgang, Schaltausgänge, Synchronisation und
Triggereingang).
Verwenden Sie nur geschirmte Kabel mit einer Länge von kleiner 30 m und schließen Sie die Kabelabschirmung an
Shield oder den Steckergehäusen an.
5.4.3

Versorgungsspannung (Power)

VORSICHT
Beachten Sie die Sicherheitshinweise im Umgang mit Netzspannung. Verletzung möglich.
- 3-pol. steckbare Schraubklemme
(24 VDC, GND, Shield),
- 24 VDC 15 %, I <1 A
±
max
- nicht galvanisch getrennt, GND ist mit GND von
Schaltausgängen, Synchronisation und Encoder-
eingang galvanisch verbunden.
Verwenden Sie ein geschirmtes Kabel mit einer
Länge von kleiner 30 m.
Nach Einschalten der Versorgungsspannung leuchtet die LED Power.
5.4.4

RS422

- Differenzsignale nach EIA-422, galvanisch von Versorgungsspannung getrennt.
- Receiver Rx mit internem Abschlusswiderstand 120 Ohm.
Schließen Sie den Transmittereingang TX am
Auswertegerät (Receiver) mit 90 ... 120 Ohm
ab.
Verwenden Sie ein geschirmtes Kabel mit ver-
drillten Adern. Kabellänge kleiner 30 m.
Verbinden Sie die Masse-
anschlüsse.
i
Die Anschlussbelegung der 9-pol. D-Sub-
Buchse ist nicht genormt.
IMS5x00

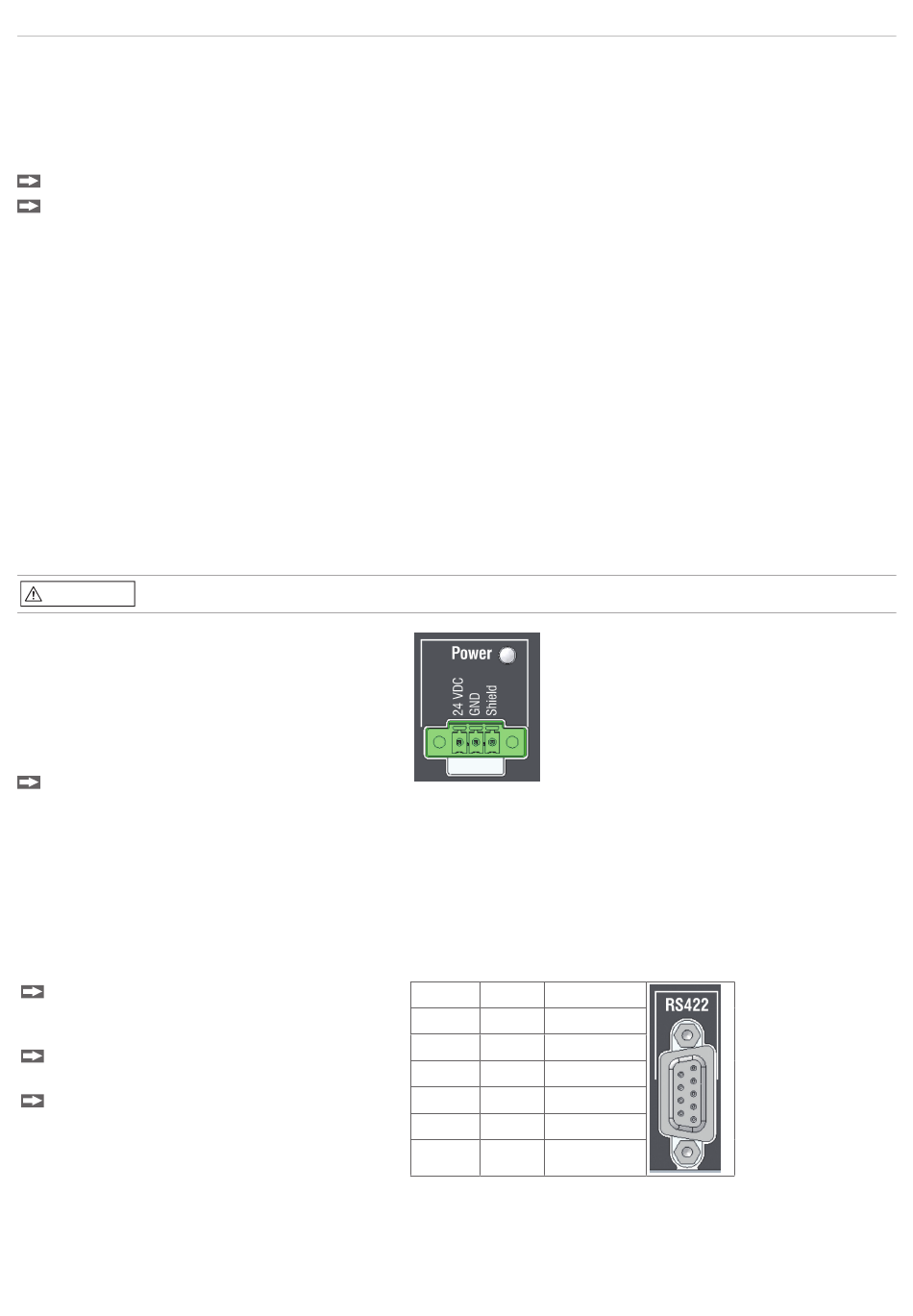

Abb. 9 Versorgungs-Anschlüsse und LED
am Controller IMC5x00
Pin Name Signal
3 RX - Empfänger -
2 RX + Empfänger +
5 GND422 Masse RS422
9 TX + Sender +
1 TX - Sender -
Gehäuse Schirm Kabelschirm
Abb. 10 Anschlussbelegung 9-pol. D-Sub-
Buchse (RS422)
Seite 19
