Installation und Montage
4.8.3
Versorgungsspannung
Nennwert: 24 V DC (12 ... 32 V, P < 2,5 W).
Schalten Sie das Netzteil erst nach Fertigstellung der Verdrahtung ein.
Verbinden Sie die Eingänge „2" und „7" am Controller mit einer 24-V-Spannungsversorgung.
Controller
2
12 ...
32 VDC
DT306x
7
4.8.4
Analogausgang, Weg
Der Controller stellt einen Stromausgang 4 ... 20 mA, einen Spannungsausgang 0 ... 10 V zur Verfügung.
Spannungsausgang:
Verbinden Sie den Ausgang 1 (weiß) und 6 (rosa)
am Controller mit einem Messgerät.
Controller
8-pol. M12
Adernfarbe
Kabelstecker
PCx/8-M12
weiß
U
(Pin 1)
OUT
I
rot
(Pin 8)
OUT
GND (Pin 6)
rosa
Abb. 20 Beschaltung für Spannungsausgang
eddyNCDT 306x
PCx/8-M12
Versorgung
Pin
Farbe
2
braun
7
blau
DT306x
1
6
Spannungsversorgung nur für Messgeräte, nicht gleichzeitig
für Antriebe oder ähnliche Impulsstörquellen verwenden.
MICRO-EPSILON empfiehlt die Verwendung des optional
+U
B
erhältlichen Netzteils PS2020 für den Controller.
Masse

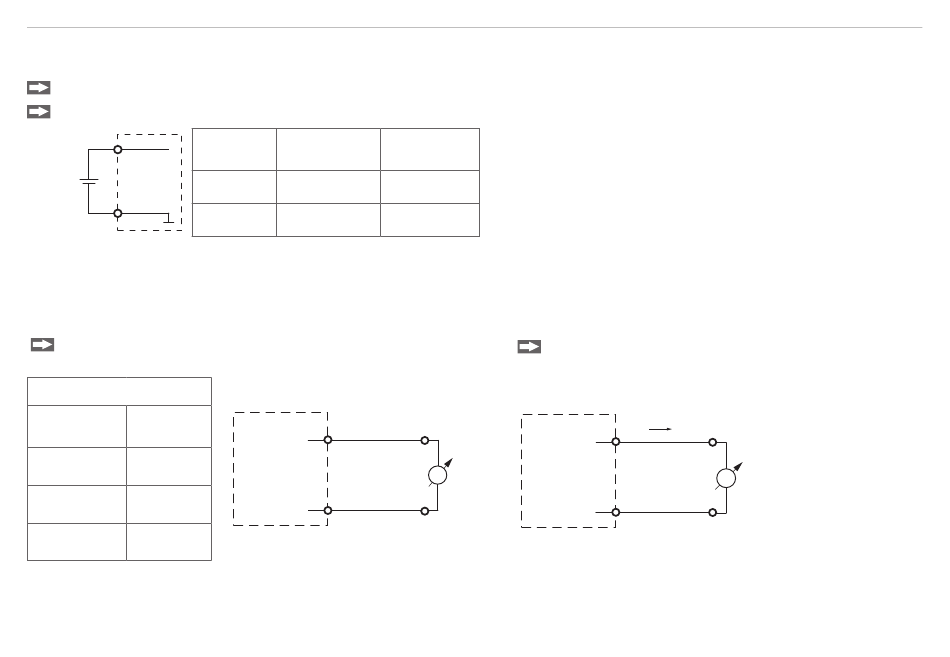

Abb. 19 Anschluss Versorgungsspannung
Stromausgang:
Verbinden Sie den Ausgang 8 (rot) und 6 (rosa)
am Controller mit einem Messgerät.
U out
DT306x
V
Abb. 21 Beschaltung für Stromausgang
I out
8
A
6
Seite 27
