Installation und Montage
reflectCONTROL Sensor
4.3.3
Versorgungsspannung
Nennwert: 24 V DC (22,8 ... 25,2 V, P < 60 W).
Schalten Sie das Netzteil erst nach Fertigstellung der Verdrahtung ein.
Verbinden Sie die Eingänge „1" und „2" am Sensor mit einer 24V-Spannungsversor-
gung.

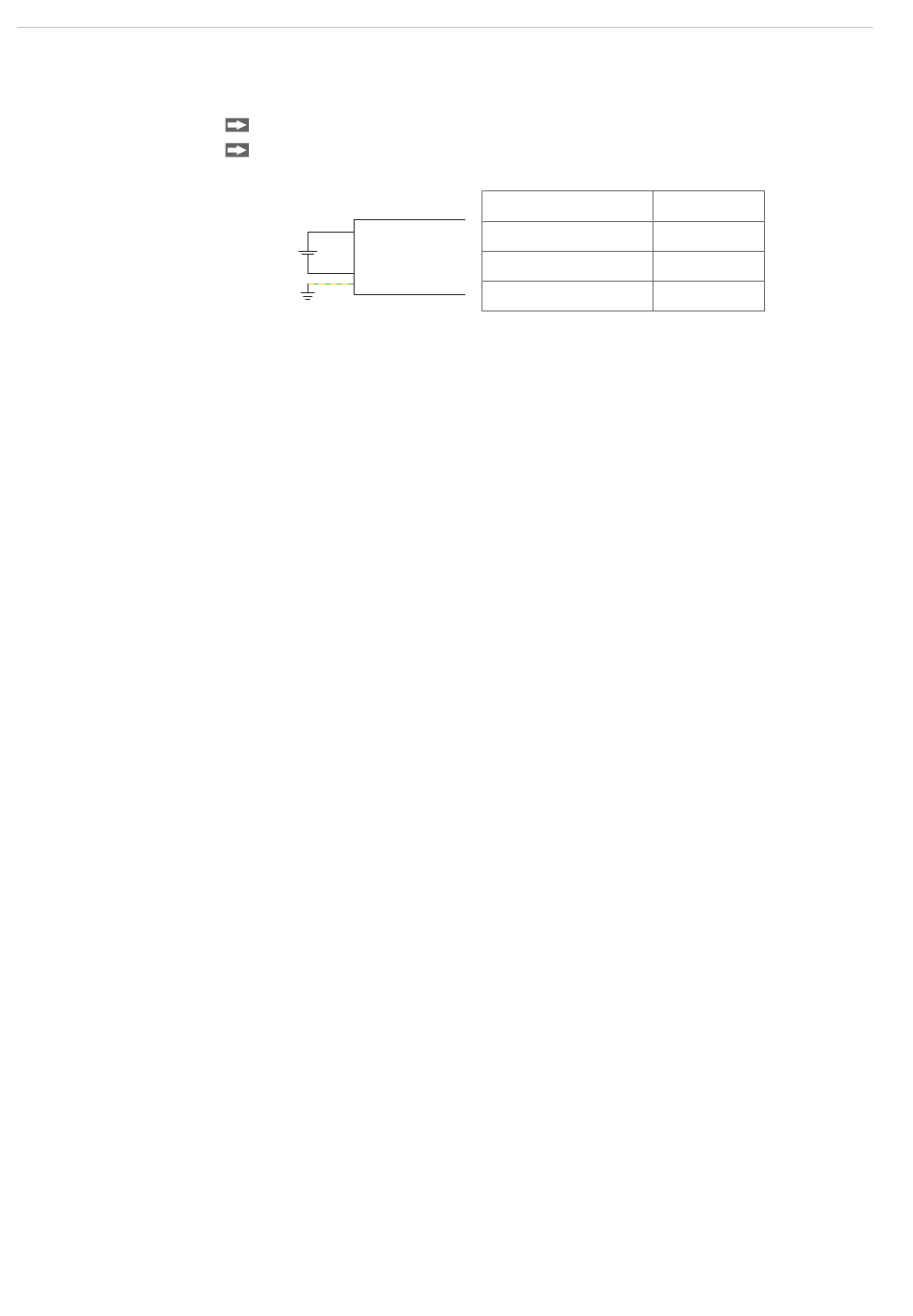

RC Sensor 24V
1
22,8 ...
2
25,2 VDC
Abb. 6 Anschluss Versorgungsspannung
Verwenden Sie die Spannungsversorgung nur für Messgeräte, nicht gleichzeitig für An-
triebe oder ähnliche Impulsstörquellen. MICRO-EPSILON empfiehlt die Verwendung des
optional erhältlichen Netzteils PS2020, für den
Kabel RC Sensor 24V
schwarz (1)
schwarz (2)
gelb/grün
Sensor, siehe A
Belegung
+24 V
Masse
PE
1.
Seite 12
