Betrieb
5.3.2
Konfiguration
Wählen Sie das Menü Einstellungen/Konfiguration.
In diesem Menü können Sie Einstellungen zur Messwertübertragung, sowie zu Farbraum, Datenrate, Farbtemperatur
und dominanter Wellenlänge treffen. Außerdem können Sie die Einstellungen laden und speichern und für jeden einzel-
nen Kanal die Belichtungszeit, Verstärkung und Mittelwertbildung anpassen.

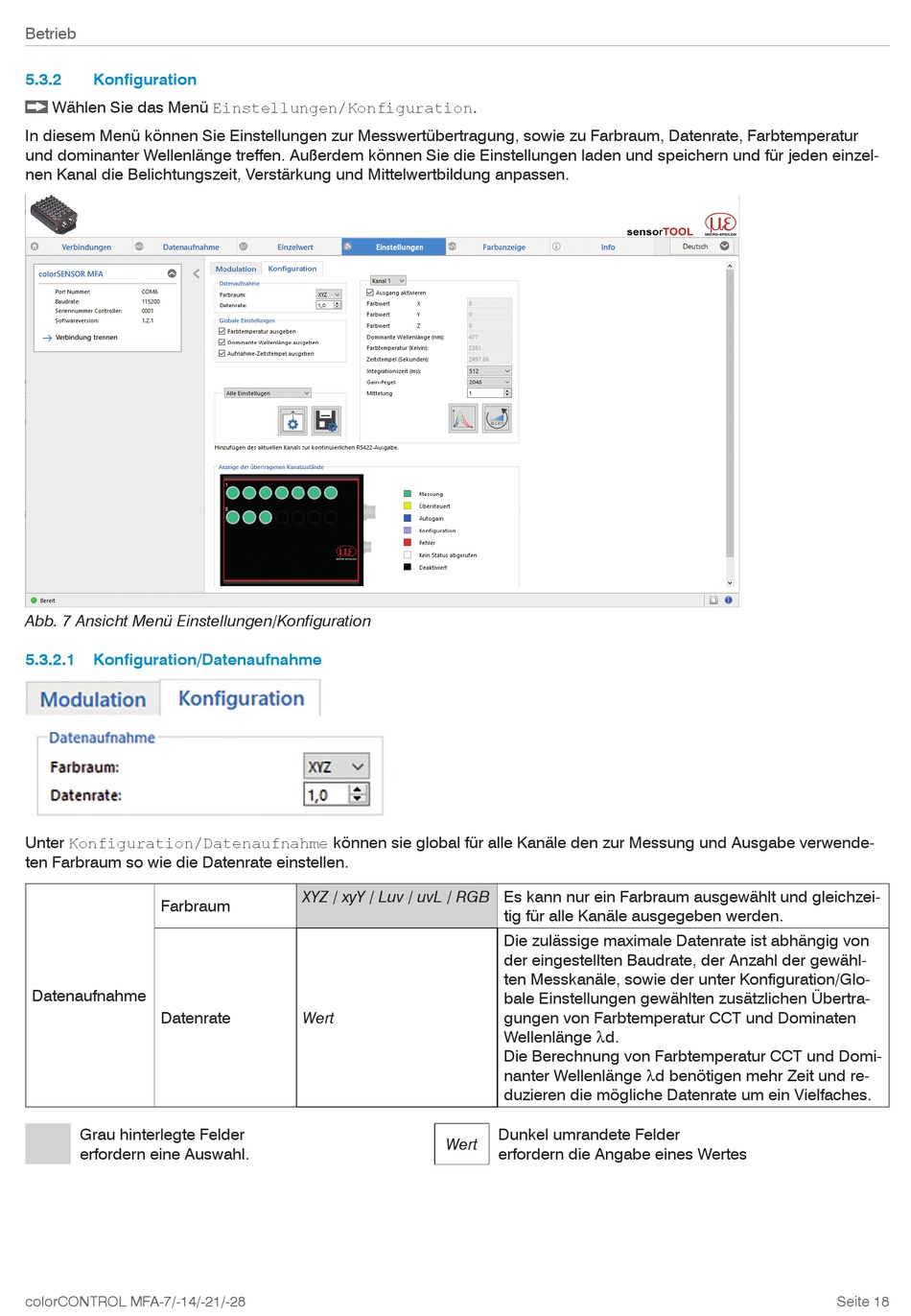

Abb. 7 Ansicht Menü Einstellungen/Konfiguration
5.3.2.1
Konfiguration/Datenaufnahme
Unter Konfiguration/Datenaufnahme können sie global für alle Kanäle den zur Messung und Ausgabe verwende-
ten Farbraum so wie die Datenrate einstellen.
Farbraum
Datenaufnahme
Datenrate
Grau hinterlegte Felder
erfordern eine Auswahl.
colorCONTROL MFA-7/-14/-21/-28
XYZ / xyY / Luv / uvL / RGB Es kann nur ein Farbraum ausgewählt und gleichzei-
Wert
Wert
tig für alle Kanäle ausgegeben werden.
Die zulässige maximale Datenrate ist abhängig von
der eingestellten Baudrate, der Anzahl der gewähl-
ten Messkanäle, sowie der unter Konfiguration/Glo-
bale Einstellungen gewählten zusätzlichen Übertra-
gungen von Farbtemperatur CCT und Dominaten
Wellenlänge d.
Die Berechnung von Farbtemperatur CCT und Domi-
nanter Wellenlänge d benötigen mehr Zeit und re-
duzieren die mögliche Datenrate um ein Vielfaches.
Dunkel umrandete Felder
erfordern die Angabe eines Wertes
Seite 18
