4. Programmieren

4.1. Die grafische und numerische Bedieneinheit

Am einfachsten lässt sich der Frequenzumrichter über die grafische Bedieneinheit (LCP 102) programmieren. Bei Verwendung der numerischen Bedien-
einheit (LCP 101) benötigen Sie das Projektierungshandbuch des Frequenzumrichters als Referenz.

4.1.1. Programmieren an der grafischen LCP-Bedieneinheit

Die folgenden Anweisungen gelten für das grafische LCP (LCP 102):

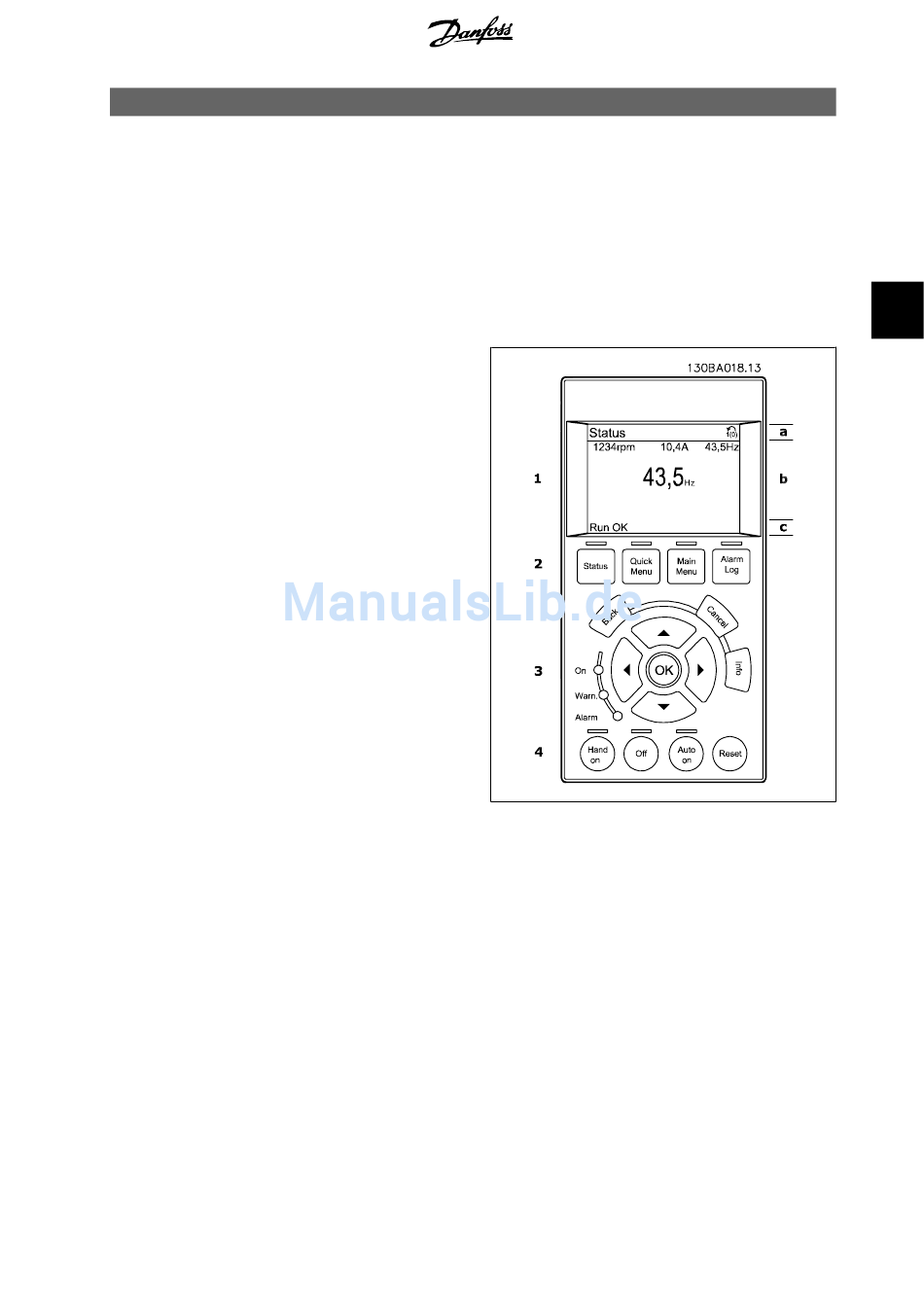

Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1. Grafikdisplay mit Statuszeilen.
2. Menütasten und Anzeige-LEDs – zum Ändern der Parameter und
zum Umschalten zwischen Displayfunktionen.
3. Navigationstasten und Kontroll-Anzeigen (LEDs).
4. Bedientasten mit Kontrollanzeigen (LEDs).
Alle Daten werden auf einem LCP-Grafikdisplay wiedergegeben (maximal
fünf Betriebsvariablen) [Status].
Anzeigezeilen:
a. Statuszeile: Zustandsmeldungen in der Form von Symbolen
und Grafiken.1
b. Zeile 1-2: Je nach Displayanzeigeart Anzeigebereich für Be-
triebsvariablen oder für Parameternavigation bzw. -änderung.
Durch Drücken der Taste [Status] kann eine zusätzliche Zeile
eingefügt werden.1
c. Statuszeile: Zustandsmeldungen in Textform.1
