Installation - Danfoss AME 655 Beschreibung

Datenblatt

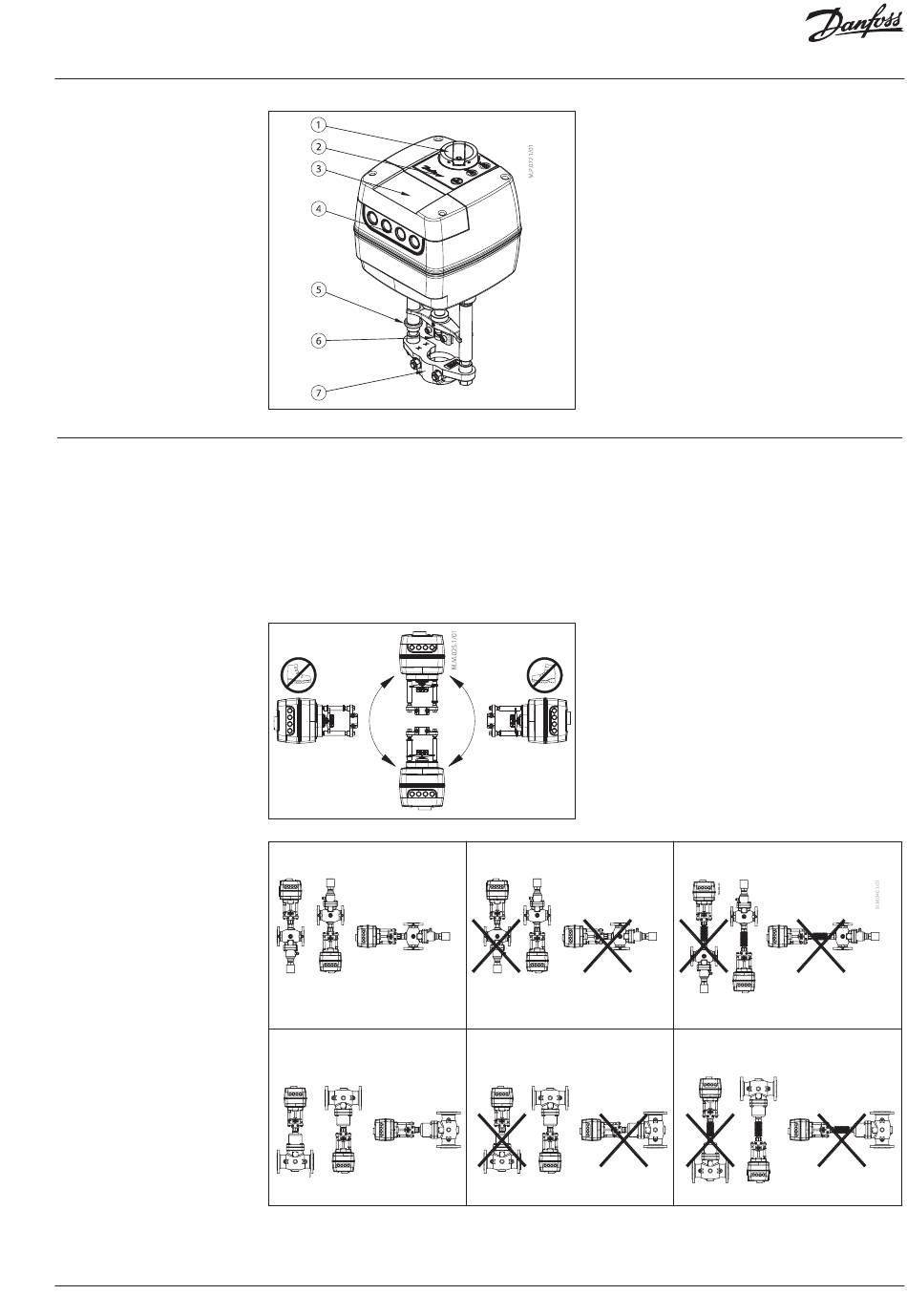

Aufbau
1. Einstellknopf für den
Handbetrieb
2. Funktionsknöpfe
3. Abdeckung
4. Abnehmbare Kabeleinführung *
5. Ring für die
Endpositionsanzeige
6. Kupplungsstück
7. Ventilanschluss (Aufsatz)
* Zusätzliche Kabeleinführung mit einer
M16- und einer M20-Kabelverschraubung;
nur bei den Stellantrieben AME 655 GA und
AME 659 SD verfügbar.

Installation

VD.LE.T7.03
Stellantriebe für die modulierende und 3-Punkt-Regelung AME 655/658/659
Mechanisch
Bitte überprüfen Sie, welche Einbaulagen für Ventil
und Stellantrieb erlaubt sind. Der Stellantrieb kann in
beliebiger Lage installiert werden (siehe unten).
Die Montage des Stellantriebs am Ventilgehäuse
erfolgt mit einem M8-/SW-13-Schlüssel (nicht im
Lieferumfang enthalten). Achten Sie auf ausreichend
< 120 °C
VFU 2 + Adapter 065B3527
< 120 °C
VFG/S + Adapter 065B3527
Platz für Wartungsarbeiten. Die Verbindung
von Ventil und Stellantrieb ist mit einem 4-mm-
Innensechskantschlüssel (nicht im Lieferumfang
enthalten) vorzunehmen. Der Stellantrieb verfügt
über Ringe zur Positionsanzeige, die vor dem
elektrischen Anschluss zusammengedrückt werden
sollten. Nach der automatischen Hubanpassung
zeigen sie die Endlagen des Hubs an.
Elektrisch
Zum Vornehmen des elektrischen Anschlusses ist die
Abdeckung zu entfernen.
AME 655 GA/659 SD
Im Lieferumfang des Stellantriebs sind vier
Kabeldurchführungen enthalten.
AME 655/658
Es stehen vier Kabeldurchführungen für
Kabelverschraubungen M16×1,5 oder M20×1,5
zur Verfügung. Beachten Sie, dass geeignete
Kabelverschraubungen verwendet werden müssen,
um die Schutzart zu gewährleisten.
> 120 °C
VFU 2 + Adapter 065B3527
> 120 °C
VFG/S + Adapter 065B3527
200–300 °C, ZF4
200–350 °C, ZF5
VFU 2 + Adapter 065B3527 + ZF4/5
200–300 °C, ZF4
200–350 °C, ZF5
VFG/S + Adapter 065B3527 + ZF4/5
