4.1.19 Elektrische Installation und Steuerkabel

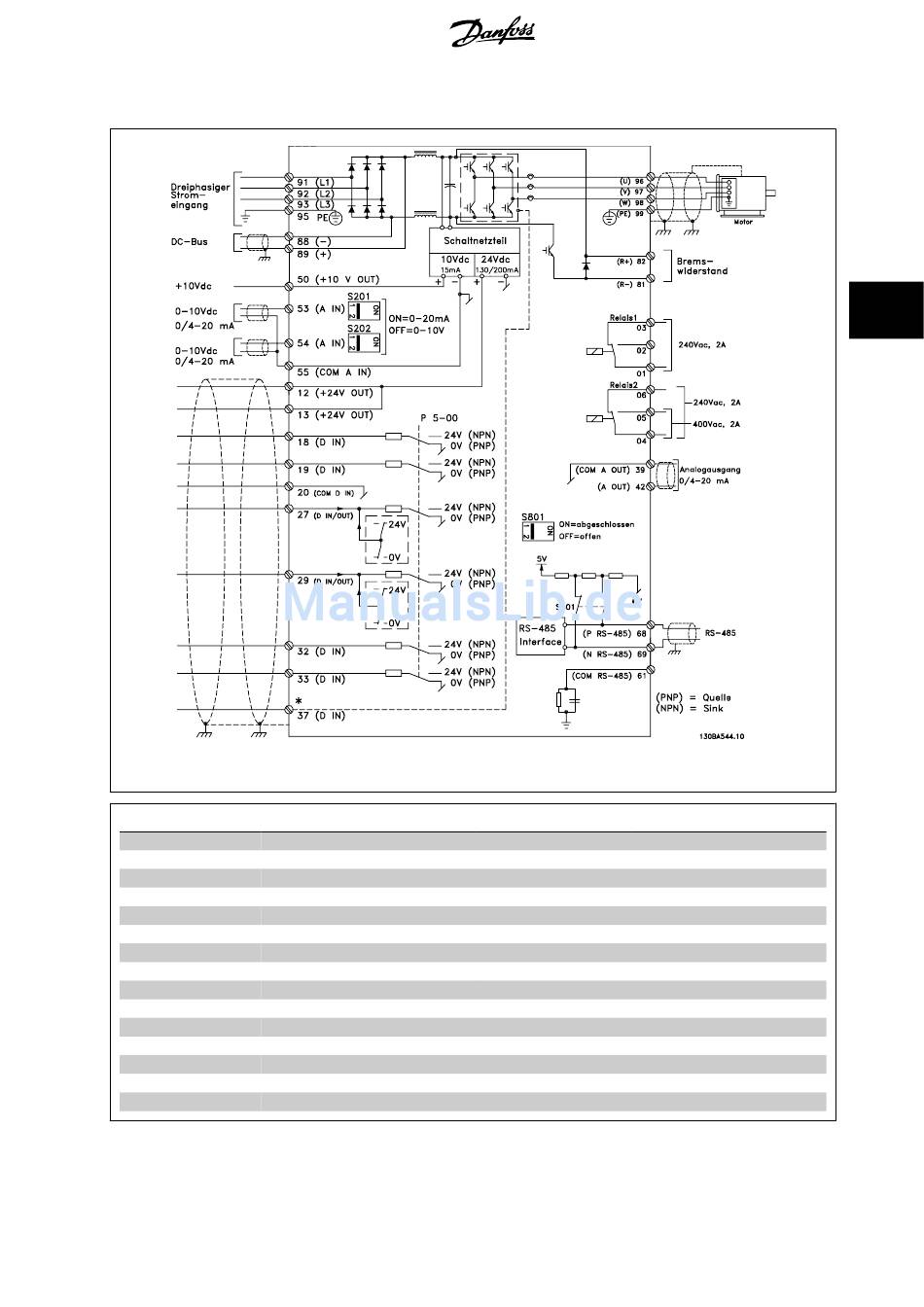

Abbildung 4.28: Elektrische Installation, Übersicht. (Klemme 37 nur für Geräte mit Funktion „Sicherer Stopp".)
Klemmennummer Klemmenbeschreibung
1+2+3 Klemme 1+2+3-Relais1
4+5+6 Klemme 4+5+6-Relais2
12 Klemme 12 Stromversorgung
13 Klemme 13 Stromversorgung
18 Klemme 18 Digitaleingang
19 Klemme 19 Digitaleingang
20 Klemme 20
27 Klemme 27 Digitaleingang/-ausgang
29 Klemme 29 Digitaleingang/-ausgang
32 Klemme 32 Digitaleingang
33 Klemme 33 Digitaleingang
37 Klemme 37 Digitaleingang
42 Klemme 42 Analogausgang
53 Klemme 53 Analogeingang
54 Klemme 54 Analogeingang
Tabelle 4.8: Klemmenverbindungen
®
Drive
Parameternummer
5-12/5-30
5-13/5-31
3-15/6-1*/20-0*
3-15/6-2*/20-0*
MG.11.L2.03 - ADAP-KOOL ®
4 Elektrische Installation
Werkseinstellung
5-40 Ohne Funktion
5-40 Ohne Funktion
- +24 VDC
- +24 VDC
5-10
5-11 Ohne Funktion
- gemeinsamer Kontakt
Motorfreilauf (inv.)
Festdrz. (JOG)
5-14 Ohne Funktion
5-15 Ohne Funktion
- Sicherer Stopp
6-50 Ohne Funktion
Sollwert
Istwert
Drive
4
Start
37
