Mechanische Installation

3 Mechanische Installation

3.1 Auspacken

3.1.1 Gelieferte Teile

Die mitgelieferten Teile können je nach Produktkonfigu-
ration unterschiedlich sein.
•
Überprüfen Sie, dass die mitgelieferten Teile und
die Informationen auf dem Typenschild mit der
Bestellbestätigung übereinstimmen.
•
Überprüfen Sie die Verpackung und den Frequen-
zumrichter per Sichtprüfung auf Beschädigungen,
die eine unsachgemäße Handhabung beim
Versand verursacht hat. Erheben Sie ggf.
gegenüber der Spedition Anspruch auf Schadens-
ersatz. Behalten Sie beschädigte Teile bis zur
Klärung ein.
VLT
R
Automation Drive
www.danfoss.com
1
T/C: FC-302PK37T2E20H1BGXXXXSXXXXA6BKC4XXXD0
2
P/N: 131X3537 S/N: 010122G430
4
0.37kW/ 0.50HP
5
IN: 3x200-240V 50/60Hz 2.2A
6
OUT: 3x0-Vin 0-1000Hz 2.4A
7
CHASSIS/ IP20 Tamb.50 C/122 F o
* 1 3 1 X 3 5 3 7 0 1 0 1 2 2 G 4 3 0 *
Listed 76X1 E134261 Ind. Contr. Eq.
CAUTION:
See manual for special condition/mains fuse
10
voir manual de conditions speclales/fusibles
WARNING:
Stored charge, wait 4 min.
`
Charge residuelle, attendez 4 min.
1 Typencode
2 Bestellnummer
3 Seriennummer
4 Nennleistung
Eingangsspannung, Frequenz und Strom (bei Nieder-/
5
Hochspannungen)
Ausgangsspannung, Frequenz und Strom (bei Nieder-/
6
Hochspannungen)
7 Baugröße und Schutzart
8 Maximale Umgebungstemperatur
9 Zertifizierungen
10 Entladezeit (Warnung)

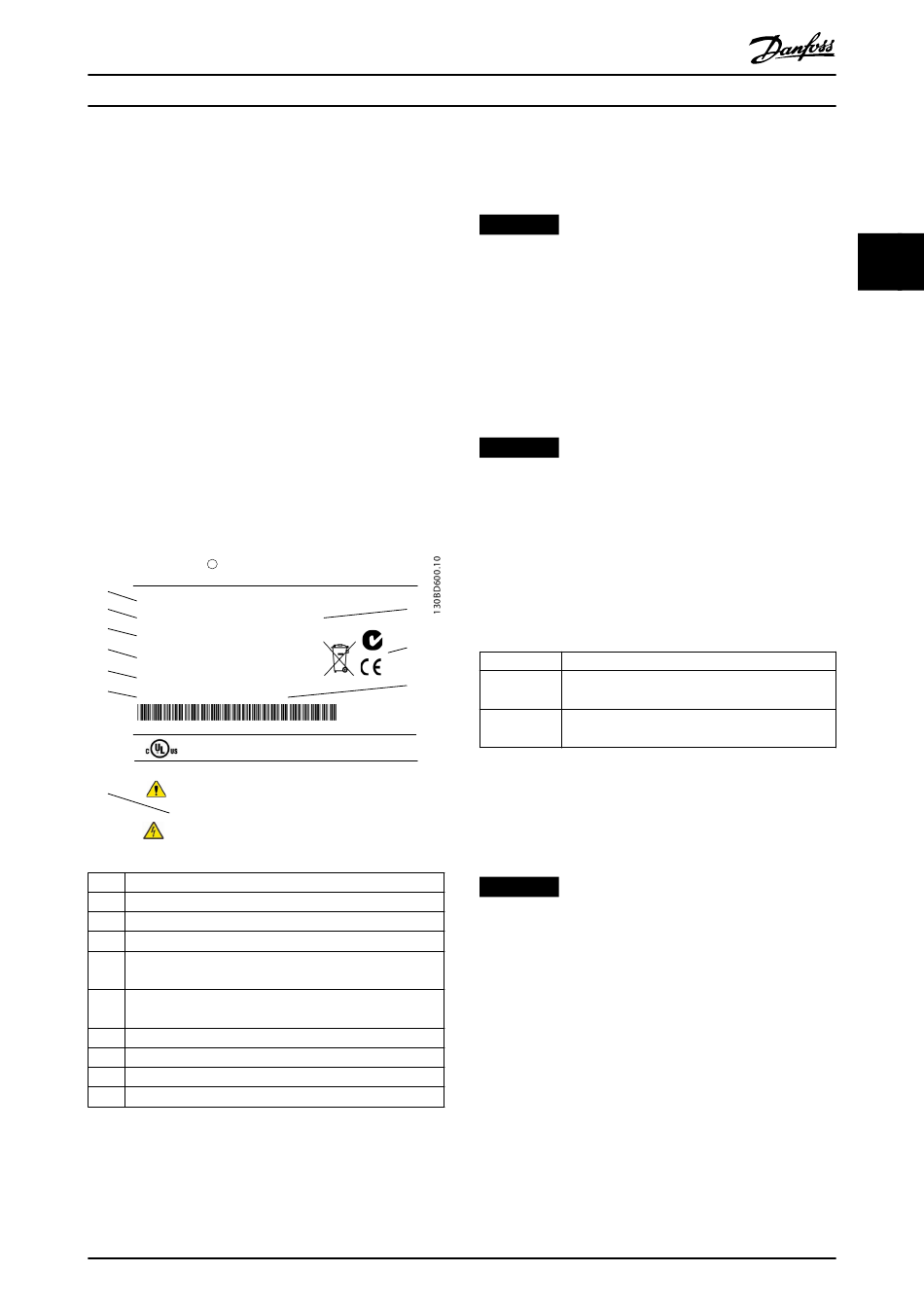

Abbildung 3.1 Produkttypenschild (Beispiel)
MG34U403
Produkthandbuch
3
9
8
o
MADE IN DENMARK
`
Danfoss A/S © 06/2015 Alle Rechte vorbehalten.
HINWEIS
Entfernen Sie das Typenschild nicht vom Frequenzum-
richter (Verlust des Garantieanspruchs).
3.1.2 Lagerung
Stellen Sie sicher, dass die Lageranforderungen erfüllt sind.
Weitere Informationen hierzu finden Sie unter
Kapitel 8.4 Umgebungsbedingungen.

3.2 Installationsumgebungen

HINWEIS
In Umgebungen, in denen Flüssigkeiten, Partikel oder
korrosive Gase in der Luft enthalten sind, müssen Sie
sicherstellen, dass die IP-Schutzart der Geräte der Instal-
lationsumgebung entspricht. Eine Nichterfüllung der
Anforderungen von bestimmten Umgebungsbedin-
gungen kann zu einer Reduzierung der Lebensdauer des
Frequenzumrichters führen. Stellen Sie sicher, dass alle
Anforderungen hinsichtlich Luftfeuchtigkeit, Temperatur
und Höhenlage erfüllt werden.
Spannung [V] Beschränkungen in Höhenlagen
380–500 Bei Höhen über 3000 m über NN ziehen Sie
Danfoss zu PELV (Schutzkleinspannung) zu Rate
525–690 Bei Höhen über 2000 m über NN ziehen Sie
Danfoss zu PELV (Schutzkleinspannung) zu Rate
Tabelle 3.1 Installation in großen Höhenlagen
Detaillierte Spezifikationen zu Umgebungsbedingungen
finden Sie unter Kapitel 8.4 Umgebungsbedingungen.

3.3 Montage

HINWEIS
Eine unsachgemäße Montage kann zu Überhitzung und
einer reduzierten Leistung führen.
Kühlung
•
Sehen Sie über und unter dem Frequenzum-
richter zur Luftzirkulation einen ausreichenden
Abstand vor. Abstandsanforderung: 225 mm (9
Zoll).
•
Berücksichtigen Sie eine Leistungsreduzierung
aufgrund hoher Temperaturen zwischen 45 °C
(113 °F) und 50 °C (122 °F) und einer Höhenlage
von 1000 m über dem Meeresspiegel. Weitere
Informationen finden Sie im Projektierungs-
handbuch des Frequenzumrichters.
Der Frequenzumrichter nutzt ein Kühlkonzept über
rückseitige Kühlkanäle, die Kühlkörperkühlluft abführen.
3 3
