Installation

3.3.7 EMV-gerechte elektrische Installation

Bitte beachten Sie bei einer EMV-gerechten elektrischen Installation diese allgemeinen Punkte:
Verwenden Sie nur abgeschirmte Motorkabel und abgeschirmte Steuerkabel.
3
3
Verbinden Sie die Abschirmung beidseitig mit der Erde.
Vermeiden Sie die Installation mit verdrillten Abschirmungsenden (Pigtails), die hochfrequente Abschirmungs-
effekte stören. Verwenden Sie stattdessen Kabelschellen.
Sorgen Sie für einen ordnungsgemäßen elektrischen Kontakt von der Montageplatte durch die Montageschrauben
zum Metallgehäuse des Frequenzumrichters.
Verwenden Sie Sternscheiben und galvanisch leitfähige Montageplatten.
In den Schaltschränken dürfen keine nicht-abgeschirmten Motorkabel verwendet werden.

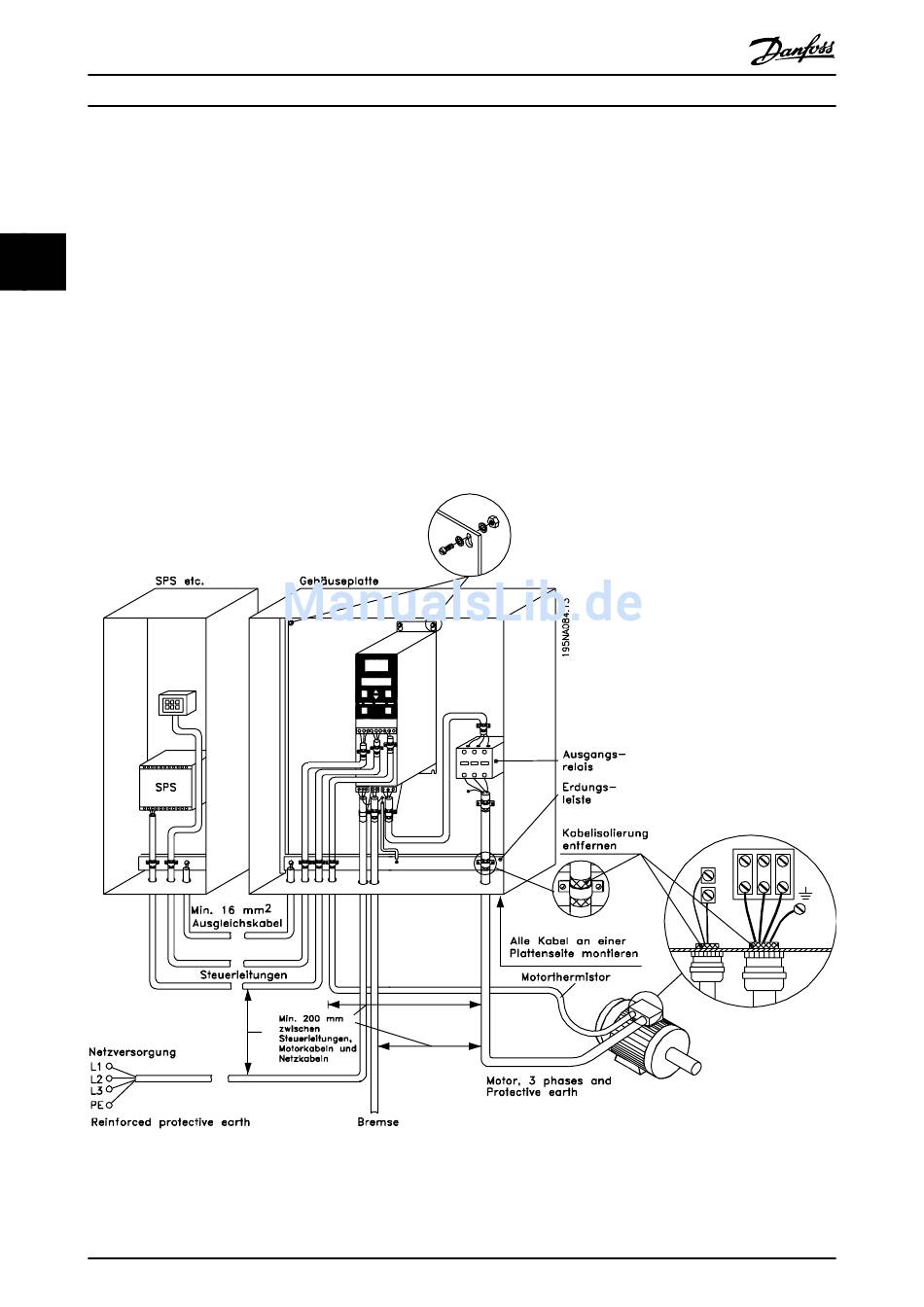

Abbildung 3.17 zeigt eine EMV-gerechte elektrische Installation, bei der der Frequenzumrichter in einem Installationsschrank
montiert und mit einer SPS verbunden wurde.
Abbildung 3.17 Beispiel für eine EMV-gerechte elektrische Installation
40
Projektierungshandbuch
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten.
MG27E403
