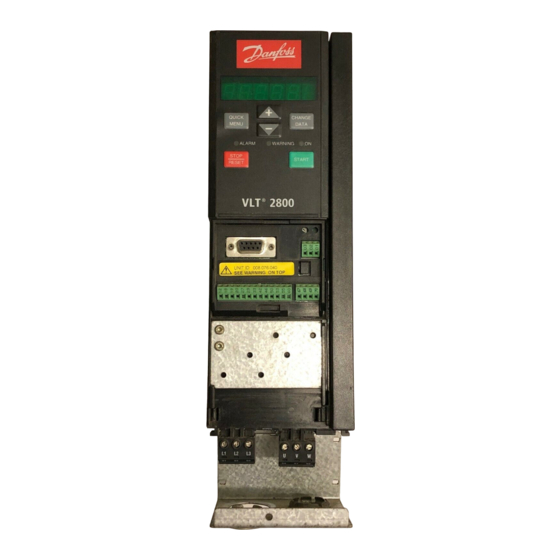

Danfoss VLT 2800 Kurzanleitung

Vorschau ausblenden Andere Handbücher für VLT 2800:
Inhaltsverzeichnis

Werbung

Quicklinks

MAKING MODERN LIVING POSSIBLE
Kurzanleitung
®
VLT
2800
www.danfoss.com/drives

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss VLT 2800

Inhaltszusammenfassung für Danfoss VLT 2800

  • Seite 1 MAKING MODERN LIVING POSSIBLE Kurzanleitung ® 2800 www.danfoss.com/drives...

  • Seite 3: Inhaltsverzeichnis

    4.9 Erdung 4.10 EMV-Emission 4.11 Zusätzlicher Schutz 4.12 EMV-gerechte elektrische Installation 4.13 Sicherungen 4.14 EMV-Schalter (nur VLT 2880-2882) 5 Betrieb der Bedieneinheit 5.1 Programmierung 5.1.1 Bedieneinheit 5.1.2 Steuertasten 5.1.3 Manuelle Initialisierung MG28M203 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.
  • Seite 4 7.3.1 Aggressive Umgebungsbedingungen 7.3.2 Leistungsreduzierung wegen erhöhter Umgebungstemperatur 7.3.3 Leistungsreduzierung wegen niedrigem Luftdruck 7.3.4 Leistungsreduzierung beim Betrieb mit niedriger Drehzahl 7.3.5 Reduzierung für lange Motorkabel 7.3.6 Reduzierung bei hoher Taktfrequenz Index Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten. MG28M203...

  • Seite 5: Einführung

    Sie dürfen elektrische Geräte und Geräte mit elektrischen Komponenten nicht zusammen mit normalem Hausmüll entsorgen. Sammeln Sie sie separat gemäß den lokalen Bestimmungen und den aktuell gültigen Gesetzen und führen Sie sie dem Recycling zu. MG28M203 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.

  • Seite 6: Sicherheit

    Tod oder zu schweren Verletzungen führen. • Warten Sie mindestens 4 Minuten lang die • Ausschließlich qualifiziertes Personal darf Instal- vollständige Entladung der Kondensatoren ab, lation, Inbetriebnahme und Wartung ehe Sie Wartungs- oder Reparaturarbeiten vornehmen. durchführen. Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten. MG28M203...
  • Seite 7 Einzelheiten zur Verwendung des Frequenzumrichters am isolierten Netz finden Sie im Abschnitt EMV-Schalter im Projektierungshandbuch. Folgen Sie den Empfehlungen zur Installation am IT- Netz. Verwenden Sie entsprechende Überwachungsgeräte für das IT-Netz, um Schäden zu vermeiden. MG28M203 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.

  • Seite 8: Mechanische Installation

    3 Mechanische Installation 3.1 Übersicht VLT 2800 Frequenzumrichter können in jeder Position Seite an Seite an einer Wand installiert werden, da sie keine seitliche Belüftung erfordern. Aufgrund der Kühlanforderungen muss über und unter dem Frequenzumrichter ein Luftdurchlass von 100 mm freigelassen werden.

  • Seite 9: Motorspulen (195N3110) Und Rfi 1B-Filter (195N3103)

    Leistungskabeln und der Masseschraube (Klemme 95). 3.2 Motorspulen (195N3110) und RFI 1B- Filter (195N3103) Abbildung 3.5 Abmessungen der Klemmenabdeckung Abbildung 3.3 Motorspulen (195N3110) Abbildung 3.6 NEMA 1-Klemmenabdeckung Abbildung 3.4 RFI 1B-Filter (195N3103) MG28M203 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.

  • Seite 10: Ip21-Lösung

    VLT 2855-2875, 380-480 V 192H4720 øa VLT 2880-2882, 380-480 V 195N2126 47 VLT 2840, PD2 øb Tabelle 3.2 Abmessungen 192H4893 øa øb Tabelle 3.3 Filterabmessungen Abbildung 3.8 Abmessungen für IP 21 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten. MG28M203...

  • Seite 11: Elektrische Installation

    VLT 2805-2815, 380-480 V Die Leistungsklemmen lassen sich abziehen. Das Netz an die Netzklemmen des Frequenzumrichters, d. h. L1, L2, L3 und den Erdanschluss an Klemme 95 anschließen. Abbildung 4.1 Klemmen MG28M203 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.
  • Seite 12 Ein abgeschirmtes Kabel vom Motor an die Motorklemmen des Frequenzumrichters (U, V, W) anschließen. Das Schirm- geflecht endet in einem abgeschirmten Steckverbinder. Abbildung 4.4 VLT 2840, 200-240 V VLT 2822, 200-240 V - PD2 VLT 2855-2875, 380-480 V Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten. MG28M203...

  • Seite 13: Netzanschluss

    Abmessung des Kabelquerschnitts. Weitere Einzel- Die Werkseinstellung ist Rechtslauf. heiten finden Sie im Abschnitt Galvanische Trennung im Die Drehrichtung kann durch Vertauschen zweier Phasen ® 2800 Projektierungshandbuch. an den Motorklemmen geändert werden. MG28M203 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.

  • Seite 14: Parallelschaltung Von Motoren

    Abschirmungseffekte stören. Wenn der Kabelschirm unterbrochen werden muss (z. B. um ein Motorschütz oder ein Motorrelais zu installieren), müssen Sie die Abschirmung hinter der Unterbrechung mit der geringstmöglichen HF-Impedanz fortführen. Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten. MG28M203...
  • Seite 15 Tabelle 4.5 Relaiskontakte HINWEIS Der Kabelmantel für das Relais muss die erste Reihe der Steuerkartenklemmen bedecken, da andernfalls die galvanische Trennung (PELV) kann nicht aufrechterhalten werden kann. Max. Kabeldurchmesser: 4 mm. MG28M203 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.

  • Seite 16: Erdung

    Grenzwerte und Messmethoden für die Funkstörungskennlinien industrieller, wissenschaftlicher medizinischer (ISM) Hochfrequenzausrüstung. Klasse 1A: In Industriebereichen eingesetzte Geräte. Klasse 1B: In Bereichen mit einem öffentlichen Versorgungsnetz eingesetzte Geräte (Wohn-, Geschäfts- und Gewerbebereiche, Kleinbetriebe). Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten. MG28M203...

  • Seite 17: Zusätzlicher Schutz

    Es muss stets ein guter elektrischer Kontakt von der Montageplatte durch die Montageschrauben zum Metallgehäuse des Frequenzumrichters gewährleistet sein. • Verwenden Sie Sternscheiben und galvanisch leitfähige Montageplatten. • In den Schaltschränken dürfen keine nicht- abgeschirmten Motorkabel verwendet werden. MG28M203 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.
  • Seite 18 Elektrische Installation Kurzanleitung Abbildung 4.9 zeigt eine EMV-gerechte elektrische Installation, bei der der Frequenzumrichter in einem Installationsschrank montiert und mit einer SPS verbunden wurde. Abbildung 4.9 Beispiel für eine EMV-gerechte elektrische Installation Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten. MG28M203...

  • Seite 19: Sicherungen

    Überstromschutz versehen sein. Kurzschluss-Schutz Danfoss empfiehlt die Verwendung der in Tabelle 4.7 aufgeführten Sicherungen, um Servicepersonal und Geräte im Fall eines internen Defekts im Frequenzumrichter oder eines Kurzschlusses im DC-Zwischenkreis zu schützen. Der Frequenzum- richter gewährleistet einen vollständigen Kurzschlussschutz am Motor- oder Bremsenausgang.

  • Seite 20: Emv-Schalter (Nur Vlt 2880-2882)

    Betätigung des EMV-Schalters, dass die Netzver- sorgung getrennt wurde. Der EMV-Schalter trennt die Kondensatoren galvanisch von der Erde. Entfernen Sie den Schalter Mk9 neben der Klemme 96, um den EMV-Filter zu trennen. Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten. MG28M203...

  • Seite 21: Betrieb Der Bedieneinheit

    [START]-Taste ist immer aktiv, kann aber keinen einstellungen des Frequenzumrichters können sofort über Stoppbefehl überschreiben. die Bedieneinheit geändert werden, wenn die Funktion nicht über den Parameter 018 Programmiersperre als [1] Gesperrt festgelegt wurde. MG28M203 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.

  • Seite 22: Manuelle Initialisierung

    Motorspannung [V] - Parameter 103 Die Quick-Menü-Parameter werden in Kapitel 5.4 Parame- • terliste angezeigt. Motorfrequenz [Hz] - Parameter 104 • Motorstrom [A] - Parameter 105 • Motornenndrehzahl - Parameter 106 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten. MG28M203...

  • Seite 23: Motorstart

    Tauschen Sie andernfalls 2 Phasen am Motorkabel aus. Drücken Sie [STOP/RESET], um den Motor anzuhalten. Drücken Sie [QUICK-MENÜ], um zum Anzeigemodus zurückzukehren. Die Tasten [QUICK-MENÜ] und [+] müssen gleichzeitig gedrückt werden, um alle Parameter anzuzeigen. MG28M203 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.
  • Seite 24 Betrieb der Bedieneinheit Kurzanleitung Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten. MG28M203...
  • Seite 25 Betrieb der Bedieneinheit Kurzanleitung MG28M203 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.
  • Seite 26 Betrieb der Bedieneinheit Kurzanleitung Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten. MG28M203...
  • Seite 27 Betrieb der Bedieneinheit Kurzanleitung MG28M203 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.

  • Seite 28: Fehlersuche Und -Behebung

    Störungen der Motorkabel. AMT-Warnung während AMT (AMT-WARN. Während einer AMA wird eine Warnung ausgegeben. WÄHREND AMT) Gesperrt (GESPERRT) Siehe Parameter 018 Programmiersperre. Tabelle 6.1 Warnung und Alarmmeldungen W: Warnung A: Alarm T: Abschaltblockierung Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten. MG28M203...
  • Seite 29 Motorschutz. Nach einer Abschaltung läuft der Motor im Freilauf und auf dem Frequenzumrichter blinken Alarm und Warnung. Beim Auftreten eines Fehlers blinkt nur der Alarm. Nach einem Quittieren ist der Frequenzumrichter wieder betriebsbereit. MG28M203 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.

  • Seite 30: Technische Daten

    20/20 20/20 20/20 20/20 20/20 20/20 Wirkungsgrad Verlustleistung bei 100% Last Gewicht [kg] Gehäuse IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 Tabelle 7.2 Netzversorgung 380-480 V Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten. MG28M203...

  • Seite 31: Allgemeine Technische Daten

    Überlastmoment (Parameter 101 Drehmomentkennlinie = Konstantes Drehmoment) 160% Überlastmoment (Parameter 101 Drehmomentkennlinie = Variables Drehmoment) 160% Prozentzahl bezieht sich auf den Nennstrom des Frequenzumrichters. VLT 2822 PD2/2840 PD2 1x220 V nur 110 % in 1 min MG28M203 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.
  • Seite 32 Max. Abweichung: 0,1 % der Gesamtskala Der Pulseingang (Klemme 33) ist galvanisch von der Versorgungsspannung PELV (Schutzkleinspannung – Protective extra low voltage) und anderen Hochspannungsklemmen getrennt. Siehe Abschnitt „Galvanische Trennung“ im Projektierungshandbuch. Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten. MG28M203...
  • Seite 33 Der Relaiskontakt wird durch eine verstärkte Isolation vom Rest der Schaltung getrennt. HINWEIS Nennwerte ohmsche Last - cosΦ > 0,8 für bis zu 300.000 Vorgänge. Induktive Lasten bei cosΦ 0,25 ca. 50 % Last oder 50 % Lebensdauer. MG28M203 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.
  • Seite 34 Durch eine Temperaturüberwachung des Leistungsmoduls kann sichergestellt werden, dass der Frequenzumrichter bei Erreichen einer Temperatur von 100 °C abgeschaltet wird. Sie können eine Überlastabschaltung durch hohe Temperatur erst zurücksetzen, nachdem die Kühlkörpertemperatur wieder unter 70 °C gesunken ist. Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten. MG28M203...

  • Seite 35: Besondere Betriebsbedingungen

    Über 1.000 m muss die Umgebungstemperatur oder der Lebensdauer des Frequenzumrichters. max. Ausgangsstrom reduziert werden. Bei Höhen über 2.000 m ziehen Sie bitte Danfoss zu PELV Aggressive Gase, z. B. Schwefel, Stickstoff und Chlorge- (Schutzkleinspannung - Protective extra low voltage) mische, begünstigen in Verbindung mit hoher...

  • Seite 36: Index

    Klemmenabdeckung................7 Warnmeldung..................26 Leistungsreduzierung beim Betrieb mit niedriger Drehzahl ..33 Zusätzlicher Schutz................15 Mechanische Installation..............6 Menümodus................... 20 Motoranschluss..................11 Motoren, Parallelschaltung............... 12 Motorkabel..................... 12 Motorspule....................7 Netzanschluss..................11 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten. MG28M203...
  • Seite 37 Index Kurzanleitung MG28M203 Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.
  • Seite 38 Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen der angemessenen und zumutbaren Änderungen an seinen Produkten – auch an bereits in Auftrag genommenen – vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. Danfoss und das Danfoss-Logo sind Warenzeichen der Danfoss A/S.
