Installation
3.4.19 VLT Motion Control Tool MCT 10
Konfigurationssoftware
Anschluss an Klemmen 68-70 oder Sub D:
•
PIN 3 GND
3 3
•
PIN 8 P-RS 485
•
PIN 9 N-RS 485

3.4.20 Sub-D-Steckverbindung

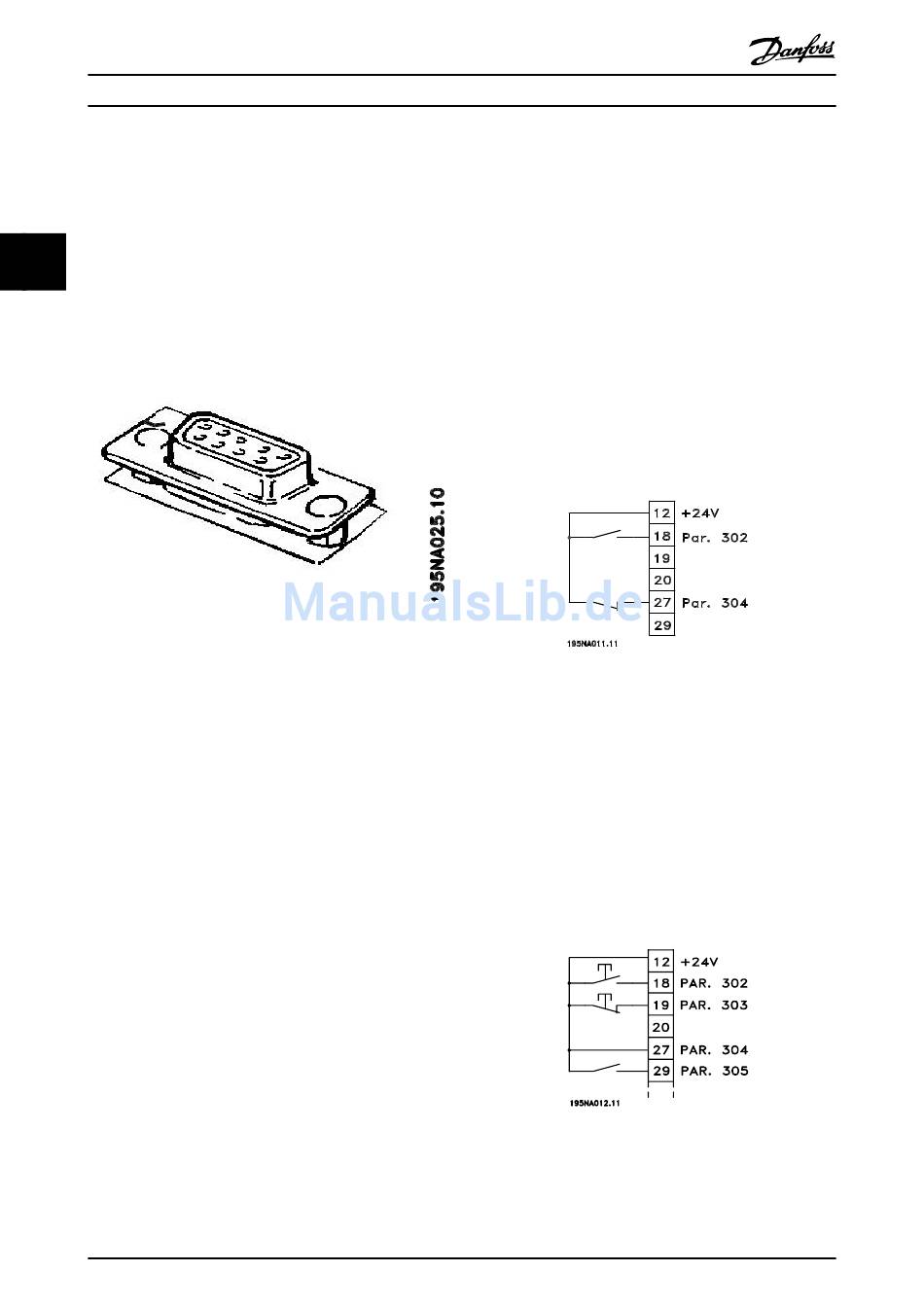

Abbildung 3.36 Sub-D-Steckverbindung
Eine LCP 2-Bedieneinheit kann an die Sub-D-Steckver-
bindung der Steuerkarte angeschlossen werden. Die
Bestellnummer der LCP 2-Bedieneinheit lautet 175N0131.
LCP-Bedieneinheiten mit der Bestellnummer 175Z0401
können nicht an die Sub D-Steckverbindung angeschlossen
werden.
56
Projektierungshandbuch

3.5 Anschlussbeispiele

3.5.1 Start/Stopp

Start/Stopp über Klemme 18 und Freilaufstopp über
Klemme 27.
Für präzisen Start/Stopp werden folgende Einstellungen
vorgenommen:

3.5.2 Puls-Start/Stopp

Puls-Start über Klemme 18 und Puls-Stopp über Klemme
19. Außerdem wird die Festdrehzahlfrequenz über Klemme
29 aktiviert.
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten.
•
Parameter 302 Digitaleingang = [7] Start
•
Parameter 304 Digitaleingang = [2] Freilaufstopp,
invertierter
•
Parameter 302 Digitaleingang = [27] Präziser Start/
Stopp
•
Parameter 304 Digitaleingang = [2] Freilaufstopp,
invertierter
Abbildung 3.37 Start/Stopp-Anschluss
•
Parameter 302 Digitaleingang = [8] Puls-Start
•
Parameter 303 Digitaleingang = [6] Stopp invers
•
Parameter 304 Digitaleingang = [2] Freilaufstopp,
invertierter
•
Parameter 305 Digitaleingang = [13] Festdrehzahl
Abbildung 3.38 Puls-Start/Stopp-Anschluss
