Programmierung
Bit 11, Relais 01
Bit 11=„0" Relais nicht aktiviert.
Bit 11=„1" Relais 01 ist aktiviert, vorausgesetzt Sie haben in
Parameter 323 Relaisausgang 1-3 [26] Steuerwort Bit 11
gewählt.
Bit 12, Digitalausgang, Klemme 46
Bit 12=„0" Digitalausgang wurde nicht aktiviert.
Bit 12=„1" Digitalausgang wurde aktiviert, vorausgesetzt
4 4
Sie haben in Parameter 341 Digital-/Pulsausgang Klemme 46
[26] Steuerwort Bit ausgewählt.
Bit 13/14, Parametersatzanwahl
Mit Bit 13 und 14 können Sie die 4 Parametersätze
entsprechend Tabelle 4.13 wählen.
Aufbau
1
2
3
4
Tabelle 4.13 Bit 13/14
Die Funktion ist nur möglich, wenn Sie [5] Externe Anwahl
in Parameter 004 Aktiver Parametersatz gewählt haben.
HINWEIS
Parameter 507 Parametersatzanwahl definiert, wie Bit
13/14 mit der entsprechenden Funktion an den Digita-
leingängen verknüpft ist.
Bit 15 Reversierung
Bit 15=„0" verursacht keine Reversierung.
Bit 15=„1" verursacht Reversierung.
HINWEIS
In der Werkseinstellung ist Reversierung in Parameter
506 Drehrichtung auf [0] Klemme eingestellt. Bit 15
bewirkt nur dann eine Reversierung, wenn [1] Bus, [3]
Bus oder Klemme oder [2] Bus und Klemme ausgewählt
ist.
116
Projektierungshandbuch
Bit 14 Bit 13
0 0
0 1
1 0
1 1
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten.
4.7.7 Zustandswort entsprechend dem FC-
Profil

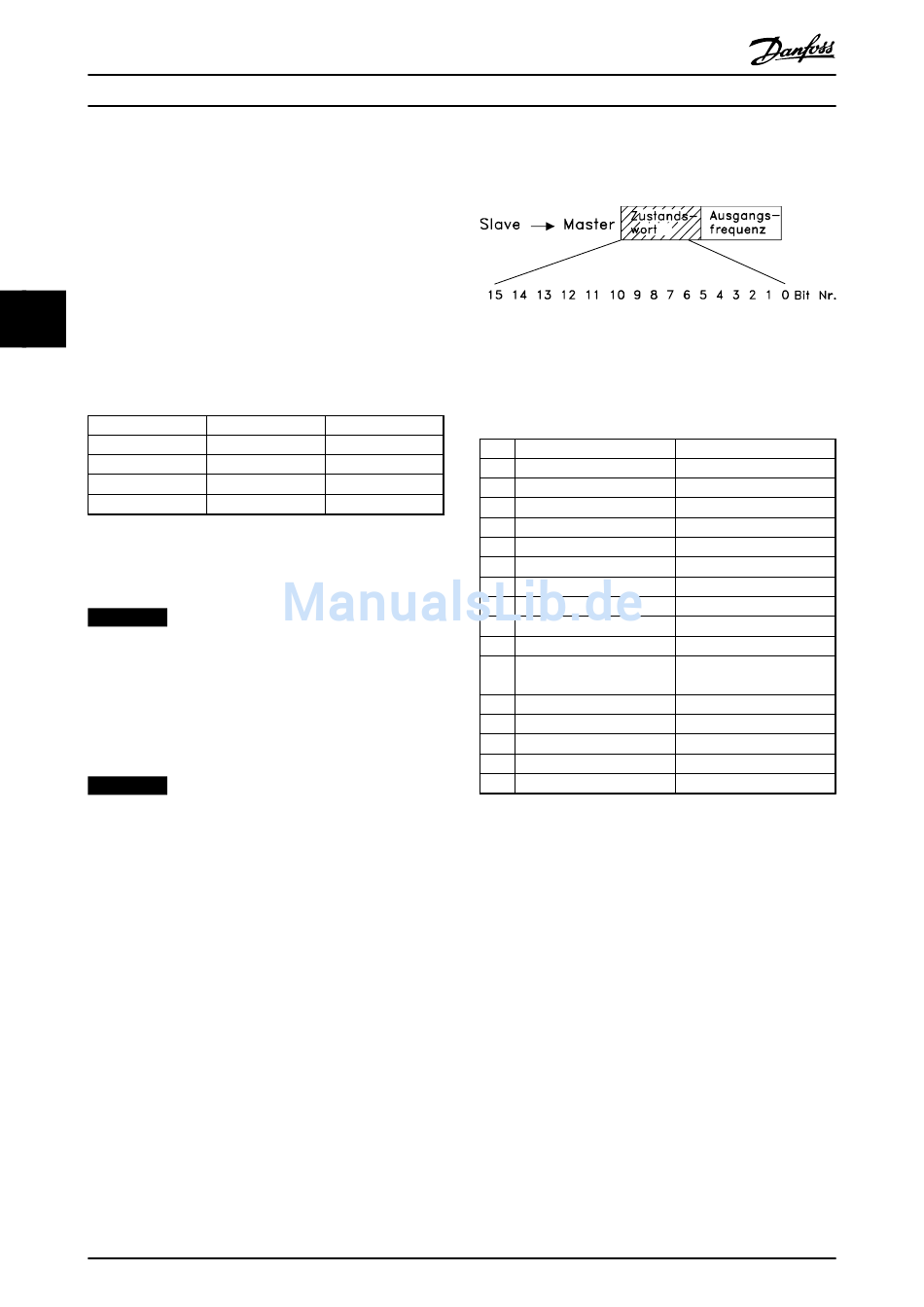

Abbildung 4.30 Zustandswort
Das Zustandswort wird verwendet, um den Master (z. B.
einen PC) über den Betriebsmodus des Followers (Frequen-
zumrichter) zu informieren. Follower⇒Master.
Bit Bit=0
00
01
02 Motorfreilaufstopp
03 Keine Abschaltung
04 Unbenutzt
05 Unbenutzt
06
07 Keine Warnung
08 Drehzahl≠Sollw.
09 Hand-Steuerung
10 Außerhalb des
Frequenzbereichs
11
12
13
14
15
Tabelle 4.14 Definition des Zustandswort-Bit
Bit 00, Steuerung bereit
Bit 00=„1". Der Frequenzumrichter ist betriebsbereit.
Bit 00=„0". Der Frequenzumrichter ist nicht betriebsbereit.
Bit 01, Frequenzumrichter bereit
Bit 01=„1". Der Frequenzumrichter ist betriebsbereit, aber
der Motorfreilaufbefehl ist über die Digitaleingänge oder
über serielle Kommunikation aktiv.
Bit 02, Freilaufstopp
Bit 02=„0". Der Frequenzumrichter hat den Motor
freigegeben.
Bit 02=„1". Der Frequenzumrichter startet den Motor mit
einem Startbefehl.
Bit 03, Keine Abschaltung/Abschaltung
Bit 03=„0" bedeutet, dass kein Fehlerzustand des Frequen-
zumrichters vorliegt.
Bit 03=„1" bedeutet, dass der Frequenzumrichter
abgeschaltet ist und ein Reset-Signal zur Wiederaufnahme
des Betriebs erforderlich ist.
Bit = 1
Steuer. bereit
Bereit
Abschaltung
Abschaltblockierung
Warnung
Drehzahl=Sollw.
Ser. Komm.
Frequenzgrenze
OK
Motor läuft
Spannungswarn.
Stromgrenze
Thermische Warn.
