3.5.7 50 Hz Linkslauf zu 50 Hz Rechtslauf
3
3

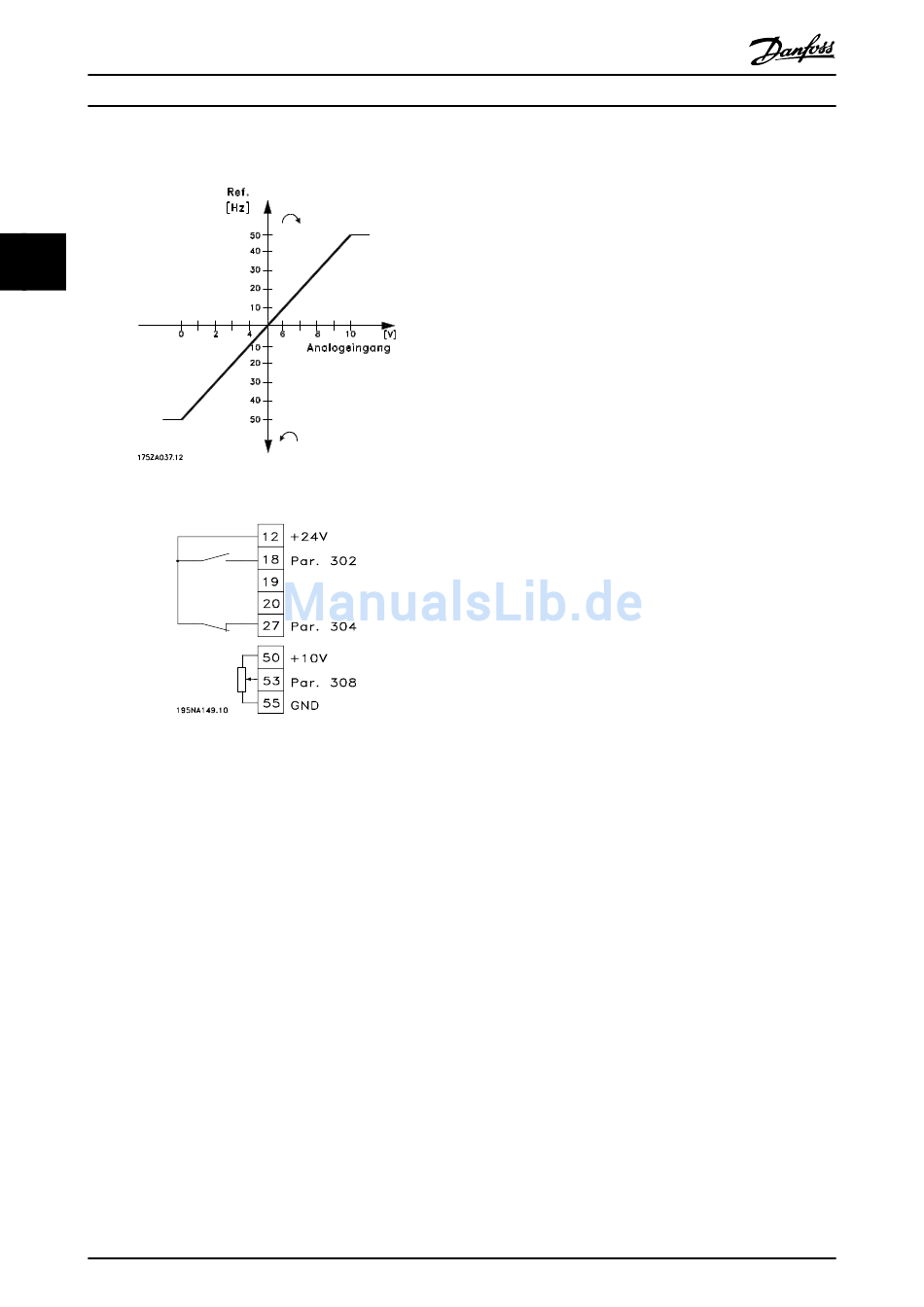

Abbildung 3.43 50 Hz Linkslauf zu 50 Hz Rechtslauf
Abbildung 3.44 Klemmenanschluss
•
Parameter 100 Konfiguration = [0] Drehzahlre-
gelung ohne Istwertrückführung
•
Parameter 200 Ausgangsfrequenzbereich = [1] Beide
Richtungen, 0-132 Hz
•
Parameter 203 Sollwertbereich = [0] Min. Sollw. -
Max. Sollw.
•
Parameter 204 Min. Sollwert = - 50 Hz
•
Parameter 205 Max. Sollwert = 50 Hz
•
Parameter 302 Digitaleingang = [7] Start
•
Parameter 304 Digitaleingang = [2] Freilaufstopp,
invertierter
•
Parameter 308 Analogeingang = [1] Sollwert
•
Parameter 309 Klemme 53, min. Skalierung = 0 V
•
Parameter 310 Klemme 53, max. Skalierung = 10 V
58
Projektierungshandbuch
3.5.8 Festsollwerte
Umschaltung zwischen 8 Festsollwerten über zwei Digita-
leingänge sowie Parametersatz 1 und Parametersatz 2.
Parametersatz 1 enthält die folgenden Festsollwerte:
Parametersatz 2 enthält die folgenden Festsollwerte:
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten.
•
Parameter 004 Aktiver Parametersatz = [5] Externe
Anwahl
•
Parameter 204 Min. Sollwert = 0 Hz
•
Parameter 205 Max. Sollwert = 50 Hz
•
Parameter 302 Digitaleingang = [7] Start
•
Parameter 303 Digitaleingang = Parametersat-
zanwahl, lsb [31]
•
Parameter 304 Digitaleingang = [2] Freilaufstopp,
invertierter
•
Parameter 305 Digitaleingang = Festsollwert, lsb
[22]
•
Parameter 307 Digitaleingang = Festsollwert, msb
[23]
•
Parameter 215 Festsollwert 1 = 5,00 %
•
Parameter 216 Festsollwert 2 = 10,00 %
•
Parameter 217 Festsollwert 3 = 25,00 %
•
Parameter 218 Festsollwert 4 = 35,00 %
•
Parameter 215 Festsollwert 1 = 40,00 %
•
Parameter 216 Festsollwert 2 = 50,00 %
•
Parameter 217 Festsollwert 3 = 70,00 %
•
Parameter 218 Festsollwert 4 = 100,00 %
