Programmierung
Bit 03, Keine Abschaltung/Abschaltung
Siehe Beschreibung in Kapitel 4.7.7 Zustandswort
entsprechend dem FC-Profil.
Bit 04, EIN 2/AUS 2
Bit 04=„0" bedeutet, dass Bit 01 im Steuerwort=„1" ist.
Bit 04=„1" bedeutet, dass Bit 01 im Steuerwort=„0" ist.
Bit 05, EIN 3/AUS 3
Bit 05=„0" bedeutet, dass Bit 02 im Steuerwort=„1" ist.
Bit 05=„1" bedeutet, dass Bit 02 im Steuerwort=„0" ist.
Bit 06, Start aktivieren/Start deaktivieren
Bit 06=„1'" nach dem Quittieren einer Abschaltung, nach
der Aktivierung von AUS2 oder AUS3 und nach dem
Netzanschluss. Start deaktivieren wird durch Einstellen von
Bit 00 im Steuerwort auf „0" zurückgesetzt, und die Bits 01,
02 und 10 werden auf „1" eingestellt.
Bit 07, Warnung
Siehe Beschreibung in Kapitel 4.7.7 Zustandswort
entsprechend dem FC-Profil.
Bit 08, Drehzahl
Siehe Beschreibung in Kapitel 4.7.7 Zustandswort
entsprechend dem FC-Profil.
Bit 09, Keine Warnung/Warnung
Siehe Beschreibung in Kapitel 4.7.7 Zustandswort
entsprechend dem FC-Profil.
Bit 10, Drehzahlsollw./Drehzahl = Sollw.
Siehe Beschreibung in Kapitel 4.7.7 Zustandswort
entsprechend dem FC-Profil.
Bit 11, Läuft/Läuft nicht
Siehe Beschreibung in Kapitel 4.7.7 Zustandswort
entsprechend dem FC-Profil.
Bit 13, Spannungswarnung hoch/niedrig
Siehe Beschreibung in Kapitel 4.7.7 Zustandswort
entsprechend dem FC-Profil.
Bit 14, Stromgrenze
Siehe Beschreibung in Kapitel 4.7.7 Zustandswort
entsprechend dem FC-Profil.
Bit 15, Übertemperaturwarnung
Siehe Beschreibung in Kapitel 4.7.7 Zustandswort
entsprechend dem FC-Profil.
MG27E403
Projektierungshandbuch

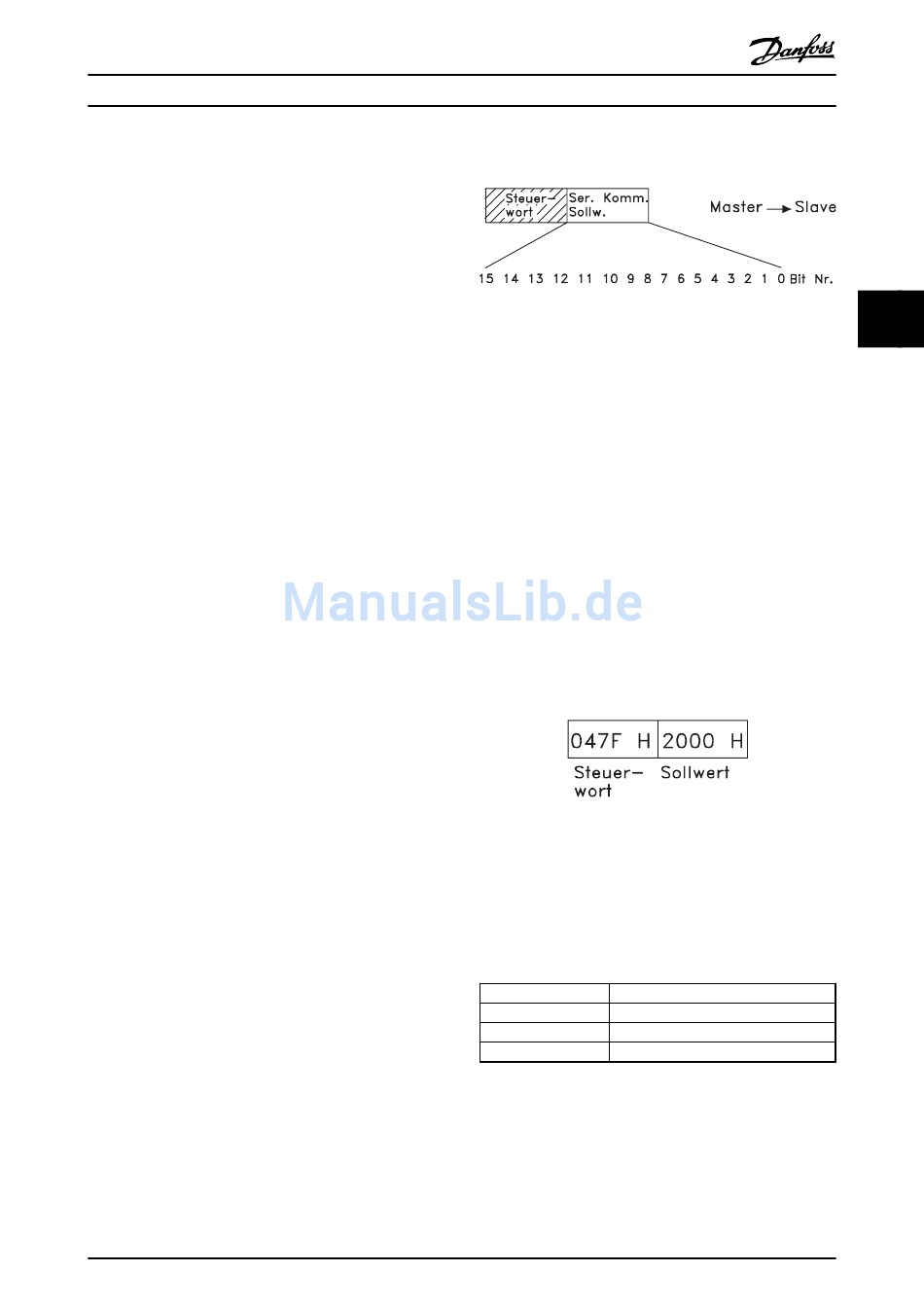

4.7.10 Bussollwert

Abbildung 4.33 Bussollwert
Der Bussollwert wird als 16-Bit-Wort an den Frequenzum-
richter übertragen. Der Wert wird in ganzen Zahlen
zwischen 0 und ±32767 (±200%) übertragen.
16384 (4000 Hex) entspricht 100%.
Der Bussollwert hat das folgende Format: 0-16384 (4000
Hex) ≅ 0-100% ( Parameter 204 Minimaler Sollwert-
Parameter 205 Maximaler Sollwert).
Über den Bussollwert können Sie die Drehrichtung ändern.
Dies erfolgt durch Umrechnung des binären Sollwerts in
ein Zweierkomplement. Siehe Beispiel.
Beispiel - Steuerwort und Bussollwert:
Der Frequenzumrichter soll einen Startbefehl erhalten, und
der Sollwert soll auf 50 % (2000 Hex) des Sollwertbereichs
eingestellt werden.
Steuerwort = 047F Hex ⇒ Startbefehl.
Sollwert = 2000 Hex ⇒ 50 % Sollwert.
Abbildung 4.34 Steuerwort und Sollwert
Der Frequenzumrichter soll einen Startbefehl erhalten, und
der Sollwert soll auf 50 % (-2000 Hex) des Sollwertbereichs
eingestellt werden.
Der Sollwert wird erst in ein Einerkomplement
umgerechnet, und dann wird binär 1 addiert, um ein
Zweierkomplement zu erhalten:
2000 Hex
Einerkomplement
Zweierkomplement
Tabelle 4.17 Sollwert
Steuerwort = 047F Hex ⇒ Startbefehl.
Sollwert = E000 Hex ⇒ -50 % Sollwert.
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten.
0010 0000 0000 0000 0000
1101 1111 1111 1111 1111
+ 1
1110 0000 0000 0000 0000
