Einleitung zu VLT 2800
Installation des Thermistors (PTC)
Der EMV-Filter der Klasse 1B/LC-Filter verfügt über einen
integrierten Thermistor (PTC), der bei auftretender
Übertemperatur aktiviert wird. Der Frequenzumrichter kann
darauf programmiert werden, dass er den Motor stoppt
und einen Alarm über einen Relaisausgang oder einen
Digitalausgang aktiviert, wenn der Thermistor aktiviert
wird.

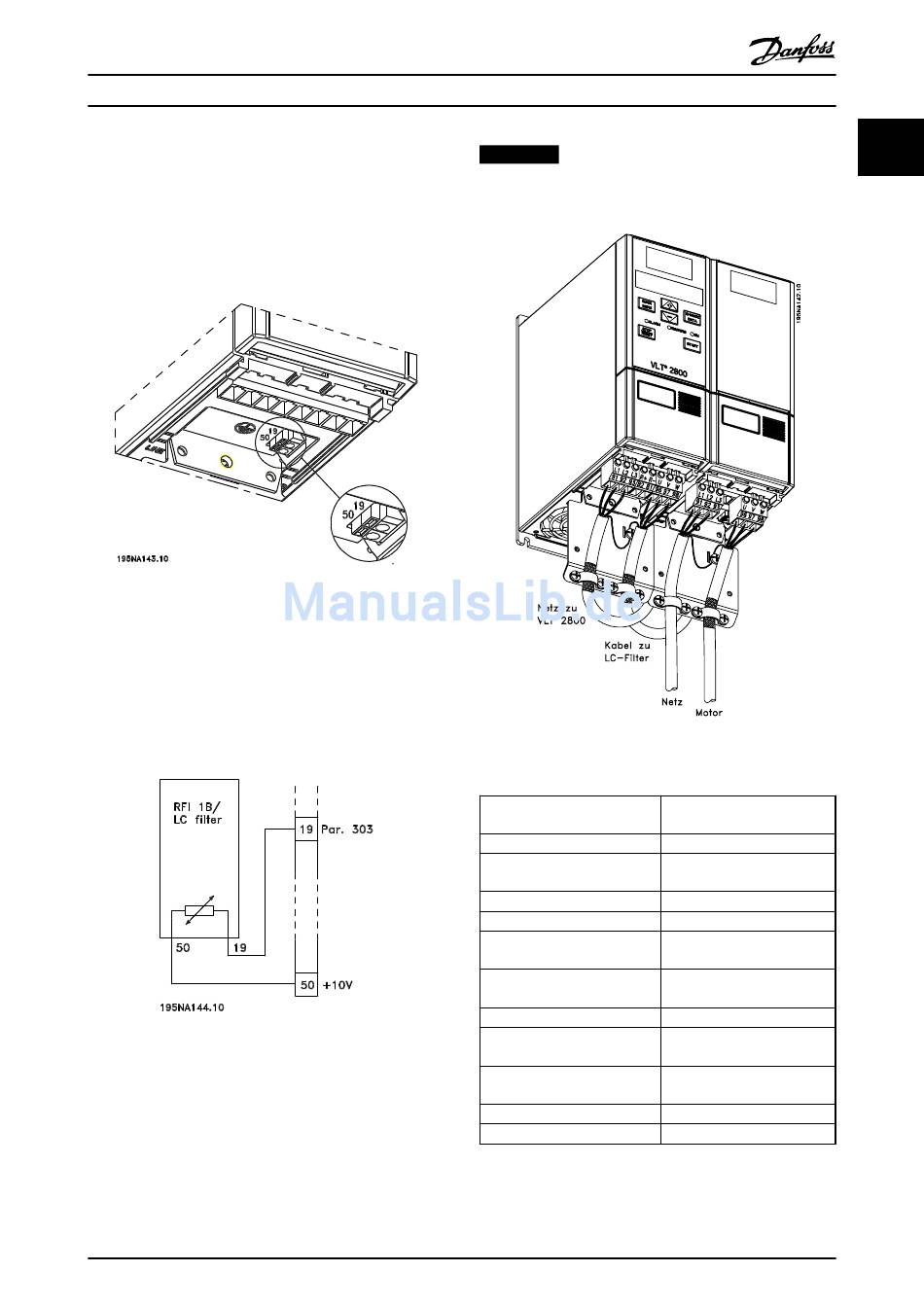

Abbildung 1.5 Installation des Thermistors
Der Thermistor muss zwischen Klemme 50 (+10 V) und
einem der Digitaleingänge 18, 19, 27 und 29
angeschlossen werden.
In Parameter 128 Thermischer Motorschutz wird [1]
Thermistor Warnung oder [2] Thermistor Abschalt. gewählt.
Der Thermistor wird wie in Abbildung 1.7 gezeigt
angeschlossen.
Abbildung 1.6 Thermistorverbindung
Zur Erfüllung aller Anforderungen der Norm 55011-1B
muss das EMV-Filtermodul der Klasse 1B in einen VLT 2800
mit integriertem EMV-Filter der Klasse 1A eingebaut
werden.
MG27E403
Projektierungshandbuch
HINWEIS
Der 1B/LC-Filter eignet sich aufgrund des hohen 1Ø-
Eingangsstroms nicht für 200V-Geräte.
Abbildung 1.7 Anschlussbeispiel für EMV-Filter der Klasse
1B/LC-Filter
Maximale Kabellänge
(abgeschirmt) 380-480 V
Schutzart
Maximaler Nennstrom
Höchstspannung
Maximale Spannung an Masse
Mindestabstand zwischen VLT
und EMV 1B/LC-Filter
Mindestabstand über und unter
dem EMV 1B/LC-Filter
Montage
Abmessungen 195N3100 4,0 A
HxBxT (mm)
Abmessungen 195N3101 9,1 A
HxBxT (mm)
Gewicht 195N3100 4,0 A
Gewicht 195N3101 9,1 A
Tabelle 1.6 Technische Daten für VLT 2803–2875 EMV-Filter
der Klasse1B/LC-Filter
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten.
25 m (Bei 1A: 50 m)
IP20
4.0 (Bestellnr.: 195N3100); 9,1
(Bestellnr.: 195N3101)
480 V AC
300 V AC
Seite-an-Seite
100 mm
Nur vertikale Montage
200x75x168
267,5x90x168
2,4 kg
4,0 kg
