Einleitung zu VLT 2800

1.13.4 Hand-Steuerung

[Stop/Reset]
Drücken Sie [Stop/Reset] zum Stoppen des
angeschlossenen Motors oder zum Quittieren des Frequen-
zumrichters nach einer Abschaltung. Er kann über
Parameter 014 Ort Stopp auf aktiv oder inaktiv eingestellt
werden. Wenn ein Stopp aktiviert ist, blinkt Displayzeile 2.
VORSICHT
Stellen Sie die Taste [Stop/Reset] nicht auf inaktiv, wenn
keine externe Stoppfunktion ausgewählt ist. Ist die Taste
inaktiv und ist keine externe Stoppfunktion gewählt,
kann der Motor nur durch Trennen der Spannungsver-
sorgung zum Motor oder Frequenzumrichter gestoppt
werden. Wird ein Motor nicht rechtzeitig gestoppt, kann
dies zu Personen- und Geräteschäden führen.
[Jog]
Durch Drücken der Taste [Jog] wird die Ausgangsfrequenz
auf eine voreingestellte Frequenz geändert. Verwenden Sie
Parameter 015 Ort-JOG, um diesen Wert auf aktiv oder
inaktiv zu stellen.
[Fwd/Rev]
Drücken Sie die Taste [Fwd/Rev] zur Änderung der
Motordrehung, die durch den Pfeil im Display angezeigt
wird. Diese Funktion kann über den Parameter 016 Hand-
Reversierung aktiviert oder deaktiviert werden. Die Taste
[Fwd/Rev] ist nur aktiv, wenn Parameter 002 Betriebsart
(Ort/Fern) auf [1] Ort-Betrieb (ORT) eingestellt ist.
[Start]
Drücken Sie [Start] zum Starten des Frequenzumrichters.
Die Taste ist immer aktiv, kann aber keinen Stoppbefehl
überschreiben.

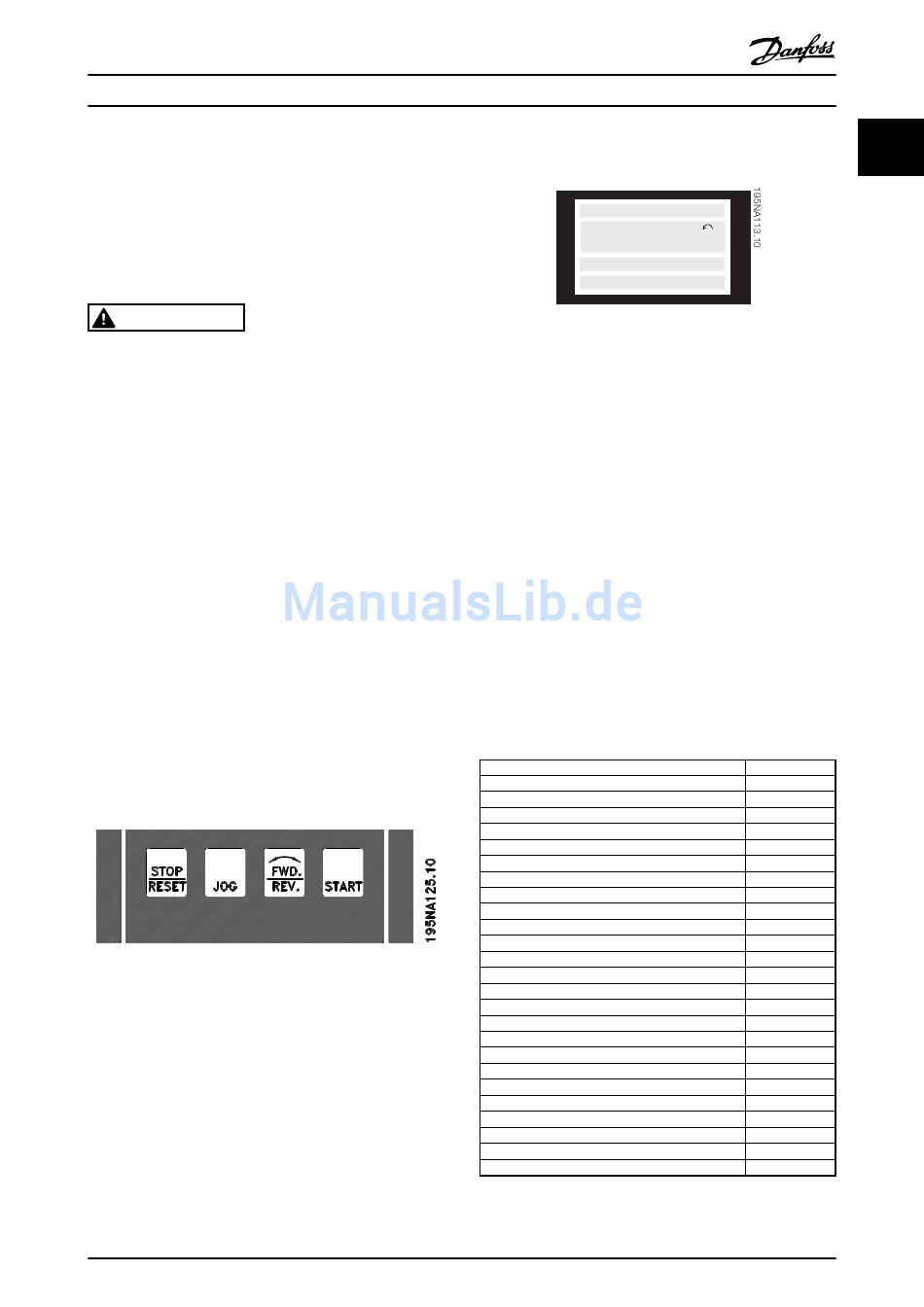

Abbildung 1.27 Tasten für die Hand-Steuerung
Wenn die lokalen Steuertasten deaktiviert sind, werden sie
aktiviert, sobald der Frequenzumrichter über Parameter 002
Betriebsart (Ort/Fern) auf Ort-Betrieb (ORT) oder Fern-Betrieb
(FERN) eingestellt wird. Eine Ausnahme stellt [Fwd/Rev] dar,
das nur bei Ort-Steuerung aktiv ist.
MG27E403
Projektierungshandbuch

1.13.5 Angezeigte Datenelemente

Abbildung 1.28 Anzeigemodus
Im Normalbetrieb können optional bis zu 4 verschiedenen
Anzeigedatenelemente fortlaufend angezeigt werden: 1,1,
1,2, 1,3 und 2. Der vorhandene Betriebsstatus oder die
ausgegebenen Alarme und Warnungen werden in Form
einer Zahl in Zeile 2 angezeigt.
Wenn Alarme auftreten, werden diese mit beschreibendem
Text in den Zeilen 3 und 4 angezeigt.
Eine blinkende Warnung erscheint in Zeile 2 mit
erklärendem Text in Zeile 1. Der aktive Parametersatz
erscheint im Display.
Der Pfeil zeigt die gewählte Drehrichtung an. Hier zeigt der
Frequenzumrichter an, dass er über ein aktives Reversie-
rungssignal verfügt. Der Körper des Pfeils verschwindet,
wenn ein Stoppbefehl ausgegeben wird oder wenn die
Ausgangsfrequenz unter 0,1 Hz absinkt.
In der unteren Zeile wird der Zustand des Frequenztrans-
formators angezeigt. Die Bildlaufleiste zeigt an, welche
Betriebswerte in den Zeilen 1 und 2 im Anzeigemodus
angezeigt werden können. Nehmen Sie über die Tasten [+]
und [-] Änderungen vor.
Betriebsdaten
Resultierender Sollwert
Resultierender Sollwert
Istwert
Ausgangsfrequenz
Ausgangsfrequenz x Skalierung
Motorstrom
Drehmoment
Leistung
Leistung
Motorspannung
Zwischenkreisspannung
Thermische Motorbelastung
Thermische Belastung
Motorlaufstunden
Digitaleingang
Pulssollwert
Externer Sollwert
Zustandswort
Kühlkörpertemperatur
Alarmwort
Steuerwort
Warnwort
Erweitertes Zustandswort
Analogeingang 53
Analogeingang 60
Tabelle 1.11 Betriebsdatenelemente
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten.
VAR 1.1 VAR 1.2 VAR 1.3
VAR 2
SETUP
1
STATUS
Einheit
[%]
[Einheit]
[Einheit]
[Hz]
[-]
[A]
[%]
[kW]
[hp]
[V]
[V]
[%]
[%]
[Stunden]
[binär]
[Hz]
[%]
[Hex]
[°C]
[Hex]
[Hex]
[Hex]
[Hex]
[V]
[mA]
1 1
