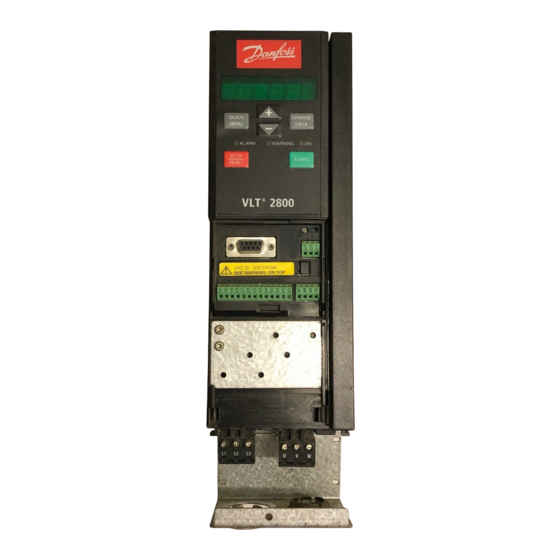

Danfoss VLT 2800 Kurzanleitung

Vorschau ausblenden Andere Handbücher für VLT 2800:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Kurzanleitung von VLT 2800
1 Kurzanleitung
1.1 Sicherheit
1.1.1 Warnungen
Warnung vor Hochspannung:
Der Frequenzumrichter steht bei Netzanschluss unter lebensgefährlicher Spannung.
Unsachgemäße Installation des Motors oder des Frequenzumrichters kann eine Be-
schädigung der Geräte sowie schwere oder sogar tödliche Verletzungen zur Folge
haben. Halten Sie daher unbedingt die Anweisungen in diesem Handbuch sowie die
lokalen und nationalen Sicherheitsvorschriften ein.
Warnung:
Das Berühren spannungsführender Teile – auch nach der Trennung vom Netz – ist
lebensgefährlich. Achten Sie darauf, dass alle Spannungseingänge abgeklemmt wur-
den (Zusammenschalten von Gleichstrom-Zwischenkreisen). Achtung! Auch wenn
die Betriebs-LEDs nicht mehr leuchten, kann eine gefährlich hohe Spannung im Zwi-
schenkreis vorhanden sein. Vor dem Berühren von möglicherweise spannungsführ-
enden Teilen des Frequenzumrichters mindestens 4 Minuten warten.
Ableitstrom:
Der Erdableitstrom des Frequenzumrichters übersteigt 3,5 mA. Gemäß den Anfor-
derungen der IEC 61800-5-1 muss ein verstärkter PE-Leiter mit 10 mm² Cu ange-
schlossen oder ein zusätzlicher PE-Leiter – mit dem gleichen Kabelquerschnitt wie
die Netzverdrahtung – getrennt abgeschlossen werden.
Im Sinne einer höheren Sicherheit sollte eine Fehlerstromschutzeinrichtung instal-
liert werden.
Fehlerstromschutzschalter:
Dieses Gerät kann einen Gleichstrom im Schutzleiter verursachen. Als Fehlerstrom-
schutzschalter (RCD) für zusätzlichen Schutz darf nur ein RCD vom Typ B (zeitver-
zögert) an der Versorgungsseite dieses Produkts verwendet werden. Siehe auch den
RCD-Anwendungshinweis MN.90.GX.YY von Danfoss.
Die Schutzerdung des Frequenzumrichters sowie die Verwendung von Fehlerstrom-
schutzeinrichtungen müssen stets in Übereinstimmung mit den nationalen und
lokalen Vorschriften erfolgen.
Thermischer Motorschutz:
Ein Überlastungsschutz des Motors ist in der Werkseinstellung nicht enthalten. Wenn
diese Funktion erforderlich ist, stellen Sie Par.
ETR-Abschaltung
ETR-Warnung
oder
ETR-Funktionen beinhalten Motorüberlastungsschutz der Klasse 20 gemäß NEC.
Installation in großen Höhenlagen:
Bei Höhen über 2 km über NN ziehen Sie bitte Danfoss zu PELV (Schutzkleinspan-
nung) zurate.
MG.28.M1.03 - VLT
®
ist eine eingetragene Marke von Danfoss.
128 Thermischer Motorschutz
ein. Für den nordamerikanischen Markt: Die
1 Kurzanleitung
1
auf
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss VLT 2800

Inhaltszusammenfassung für Danfoss VLT 2800

  • Seite 1 Für den nordamerikanischen Markt: Die ETR-Funktionen beinhalten Motorüberlastungsschutz der Klasse 20 gemäß NEC. Installation in großen Höhenlagen: Bei Höhen über 2 km über NN ziehen Sie bitte Danfoss zu PELV (Schutzkleinspan- nung) zurate. MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.

  • Seite 2: Sicherheitshinweise

    Es ist wichtig, den Empfehlungen bezüglich der Installation am IT-Netz zu beachten, da ein aus- reichender Schutz der kompletten Anlage erfüllt sein muss. Bei Nichtverwendung entsprechender Überwachungsvorrichtungen für das IT-Netz können Beschädigungen auftreten. MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.

  • Seite 3: Verfügbare Literatur

    220 - 240 V Fehlerstromschutzschalter 1.2.2 Verfügbare Literatur ACHTUNG! Diese Kurzanleitung enthält lediglich grundlegende Informationen zur Installation und zum Betrieb des Frequenzumrichters. Weitere Informationen finden Sie im VLT 2800-Projektierungshandbuch MG. 27.EX.YY MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.

  • Seite 4: Entsorgungshinweise

    Auflagen zu entsorgen. 1.3 Mechanische Installation Die Frequenzumrichter VLT 2800 können seitlich nebeneinander an einer Wand in beliebiger Po- sition installiert werden, da die Geräte keine seitliche Lüftung benötigen. Da Kühlung erforderlich ist, muss ein freier Raum von 10 cm über und unter dem Frequenzumrichter vorhanden sein.
  • Seite 5 Bohrungen gemäß den Angaben zu den Montagenohrungen in obiger Tabelle vornehmen. Auf die unterschiedlichen Gerätespannungen achten. Ziehen Sie alle vier Schrauben gut an. Bringen Sie die Entkopplungsplatte an die Leistungskabel und die Erdungsschraube an (Klemme 95). MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 6 (195N3110) EMV-Filter Klasse (195N3103) Abbildung 1.1: Motordrosseln 1.3.2 Klemmenabdeckung Die nachfolgende Zeichnung zeigt die Abmessungen für NEMA 1 Klemmenabdeckungen für for VLT 2803-2875. Das Maß 'a' ist abhängig vom Gerätetyp. MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 7 VLT 2822 200-240 V, 195N2119 VLT 2822-2840 380-480 V VLT 2840 200-240 V, 195N2120 VLT 2822 PD2, TR1 2855-2875 380-480 V TR1 2880-2882 380-480 V, 195N2126 VLT 2840 PD2 Tabelle 1.2: Abmessungen MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.

  • Seite 8: Emv-Filter Für Lange Motorkabel

    0,5 - 0,6 2803 - 2875 Masse 2 - 3 0,22 - 0,25 2880 - 2882, Netzanschluss Bremse 1,2 - 1,5 2840 PD2 Masse 2 - 3 Tabelle 1.3: Anzugsmomente für Klemmen MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 9 VLT 2803 - VLT 2815 VLT 2822 - VLT 2840 VLT 2880 - VLT 2882 Verlegen Sie ein abgeschirmtes Kabel vom Motor zu den Motorklemmen des Frequenzumrichters (U, V, W). Der Schirm endet in einem Abschirmungsanschluss. MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 10 Alle dreiphasigen Standard-Asynchronmotoren können an den Frequenzumrichter angeschlossen werden. Normalerweise erfolgt der Anschluss kleinerer Motoren in Sternschaltung (230/400 V, Δ/ Y). ACHTUNG! Bei Motoren ohne Phasentrennpapier muss ein LC-Filter am Ausgang des Frequen- zumrichters vorgesehen werden. MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.

  • Seite 11: Parallelschaltung Von Motoren

    Hinweise zu korrekten Maßen von Motorkabelquerschnitt und -länge finden Sie im Kapitel Allge- meine technische Daten . Informationen zur Beziehung zwischen Kabellänge und Störaussendun- EMV-Emissionen gen finden Sie im Kapitel Befolgen Sie stets die nationalen und örtlichen Vorschriften zum Kabelquerschnitt. MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.

  • Seite 12: Thermischer Motorschutz

    In diesem Fall kann es erforderlich sein, die Abschirmung aufzutrennen und evtl. einen 100-nF-Kondensator zwischen Abschirmung und Gehäuse zu schalten. Erdung abgeschirmter Steuerkabel Siehe Abschnitt im VLT 2800-Projektierungshandbuch für die richtige Terminierung von Steuerkabeln. MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 13 Beachten Sie bitte, dass die Kabelumhüllung für das Relais die erste Reihe der Steu- erkartenklemmen abdecken muss – ansonsten ist die galvanische Trennung (PELV) nicht gewährleistet. Max. Kabeldurchmesser: 4 mm. MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 14 3 x 480 V-Version mit Nein 1B-EMV-Filter 50 m 50 m 50 m Für VLT 2822-2840 3 x 200-240 V gelten die gleichen Werte wie für die 480-V-Version mit 1A-EMV-Filter. MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.

  • Seite 15: Zusätzlicher Schutz

    In Schaltschränken keine nicht abgeschirmten Motorkabel verwenden. Die Zeichnung unten zeigt eine EMV-gemäße elektrische Installation, bei der der Frequenzum- richter in einen Schaltschrank montiert und an eine SPS angeschlossen ist. MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 16 1 Kurzanleitung Kurzanleitung von VLT 2800 MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 17 Vorschriften mit einem Kurzschluss- und Überstromschutz versehen sein. Kurzschlussschutz: Danfoss empfiehlt die in der folgenden Tabelle aufgeführten Sicherungen, um das Bedienpersonal und die Installation im Fall einer internen Funktionsstörung im Frequenzumrichter zu schützen. Der Frequenzumrichter selbst gewährleistet einen vollständigen Kurzschlussschutz am Motor- oder Bremsausgang.
  • Seite 18 [QUICK MENU] bietet den Zugang zu den Quick-Menü-Parametern. Die Taste [QUICK MENU] wird auch verwendet, wenn eine Änderung eines Parameterwertes nicht übernommen werden soll. Siehe auch [QUICK MENU] und [+]. [CHANGE DATA] dient zum Ändern einer Einstellung. MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.

  • Seite 19: Manuelle Initialisierung

    Zum Aufruf des Menümodus müssen die Tasten [QUICK MENU] und [+] gleichzeitig gedrückt werden. Im Menümodus können die meisten Parameter des Frequenzumrichters geändert werden. Mit den Tasten [+/-] blättern Sie durch die Parameter. Während der Anzeige im Menümodus blinkt die jeweilige Parameternummer. MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 20 Geänderte Parameterwerte werden nach einem Netzausfall automatisch gespeichert. Wenn auf dem Display rechts drei Punkte angezeigt werden, hat der Parameterwert mehr als drei Stellen. Zur Anzeige des Werts [CHANGE DATA] drücken. Die Taste [QUICK MENU drücken]: MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 21 [1] (d. h. Steuerung über die Bedieneinheit) eingestellt werden./// Local Stellen Sie die Betriebsart auf ein. Local Local/remote operation = [1], Par. 002 Local reference Die Motordrehzahl in einstellen. Local reference, Par. 003 MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.

  • Seite 22: Anschlussbeispiele

    Par. 302 Digitaleingang Start Digitaleingang Motorfrei- Par. 304 laufstopp invers Für präzisen Start/Stopp werden die folgen- den Einstellungen verwendet: Digitaleingang Präziser Par. 302 Start/Stopp [27] Digitaleingang Motorfrei- Par. 304 laufstopp invers MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 23 Projektierungshandbuch (MG.27.EX.YY). Angaben zur externen Kommunikation finden Sie in der entsprechenden Literatur (siehe Abschnitt Verfügbare Literatur ACHTUNG! Parameteränderungen nehmen Sie mit der Software MCT-10 und einem USB/RS485- Konverter vor. MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 24 1 Kurzanleitung Kurzanleitung von VLT 2800 MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 25 Kurzanleitung von VLT 2800 1 Kurzanleitung MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 26 1 Kurzanleitung Kurzanleitung von VLT 2800 MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 27 Kurzanleitung von VLT 2800 1 Kurzanleitung MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.

  • Seite 28: Warn- Und Alarmmeldungen

    (STROMSP. FEHLER) Übertemperatur (ÜBER- Der obere Temperaturgrenzwert wurde über- TEMPERATUR) schritten. 37-45 Interner Fehler (INTERNER X X Bitte wenden Sie sich an Danfoss. FEHLER) W: Warnung, A: Alarm, T: Abschaltblockierung MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 29 Nach einer Abschaltung läuft der Motor im Freilauf, und auf dem Frequenzumrichter blinkt ein Alarm und eine Warnung; wenn der Fehler nicht mehr vorliegt, blinkt nur noch der Alarm. Nach einem Reset ist der Frequenzumrichter wieder betriebsbereit. MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 30 Max. Vorsicherun- IEC/UL [A] 20/20 20/20 20/20 20/20 20/20 20/20 Wirkungsgrad Verlustleistung bei max. Last Gewicht [kg] Schutzart Typ IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.

  • Seite 31: Allgemeine Technische Daten

    Überlastmoment (Parameter 101 Drehmomentkennlinie = Quadratisches Moment) 160%* Prozentwert auf Nennstrom des Frequenzumrichters bezogen. * VLT 2822 PD2 / 2840 PD2 1 x 220 V nur 110 % in 1 min. MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 32 0 - 24 V DC (PNP, offener Kollektor) Max. Ausgangsstrom am Digital-/Pulsausgang 25 mA. Max. Last am Digital-/Pulsausgang 1 kΩ Max. Kapazität am Pulsausgang 10 nF Min. Ausgangsfrequenz am Pulsausgang 16 Hz MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 33 Kabellängen und -querschnitte: Max. Motorkabellänge, abgeschirmtes Kabel 40 m Max. Motorkabellänge, unabgeschirmtes Kabel 75 m Max. Motorkabellänge, abgeschirmtes Kabel und Motorspule 100 m Max. Motorkabellänge, unabgeschirmtes Kabel und Motorspule 200 m MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
  • Seite 34 Die Temperaturüberwachung des Leistungsmoduls gewährleistet ein Abschalten des Frequenzumrichters bei einer Temperatur von 100 °C. Eine Überlasttemperatur kann erst zurückgesetzt werden, nachdem die Temperatur des Leistungsmoduls wieder unter 70 °C gesunken ist. MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.

  • Seite 35: Besondere Betriebsbedingungen

    Oberhalb von 1000 m muss die Umgebungstemperatur oder der max. Ausgangsstrom reduziert werden. Bei Höhen über 2000 m über NN ziehen Sie bitte Danfoss zu PELV (Schutzkleinspannung) zurate. 1.12.4 Leistungsreduzierung beim Betrieb mit niedriger Drehzahl Ist ein Motor an einen Frequenzumrichter angeschlossen, so ist zu prüfen, ob die Kühlung des Motors ausreicht.

  • Seite 36: Leistungsreduzierung Bei Langen Motorkabeln

    1.12.6 Leistungsreduzierung wegen hoher Taktfrequenz Bei einer Taktfrequenz über 4,5 kHz reduziert der Frequenzumrichter automatisch den Ausgangs- nennstrom I VLT,N In beiden Fällen erfolgt die Reduzierung linear bis auf 60 % von I VLT,N MG.28.M1.03 - VLT ® ist eine eingetragene Marke von Danfoss.
