Einleitung zu VLT 2800
1
1

1.7.10 EMV1B-Filter

Alle Frequenzumrichter verursachen im Betrieb elektro-
magnetische Störungen in der Netzversorgung. Ein EMV-
Filter (EMV = elektromagnetische Verträglichkeit) reduziert
elektromagnetische Störungen in der Netzversorgung.
Ohne EMV-Filter besteht die Gefahr, dass ein Frequenzum-
richter an anderen mit der Netzversorgung verbundenen
elektrischen Komponenten Störungen verursacht, was zu
Beeinträchtigungen des Betriebs führen kann. Durch die
Installation eines EMV-Filtermoduls der Klasse 1B zwischen
der Netzversorgung und dem VLT 2800 erfüllt der VLT
2800 die Anforderungen der EMV-Norm EN 55011-1B.
Zur Erfüllung der Anforderungen der Norm EN 55011-1B
muss das EMV-Filtermodul der Klasse 1B in Kombination
mit einem VLT 2800 mit integriertem EMV-Filter der Klasse
1A installiert werden.

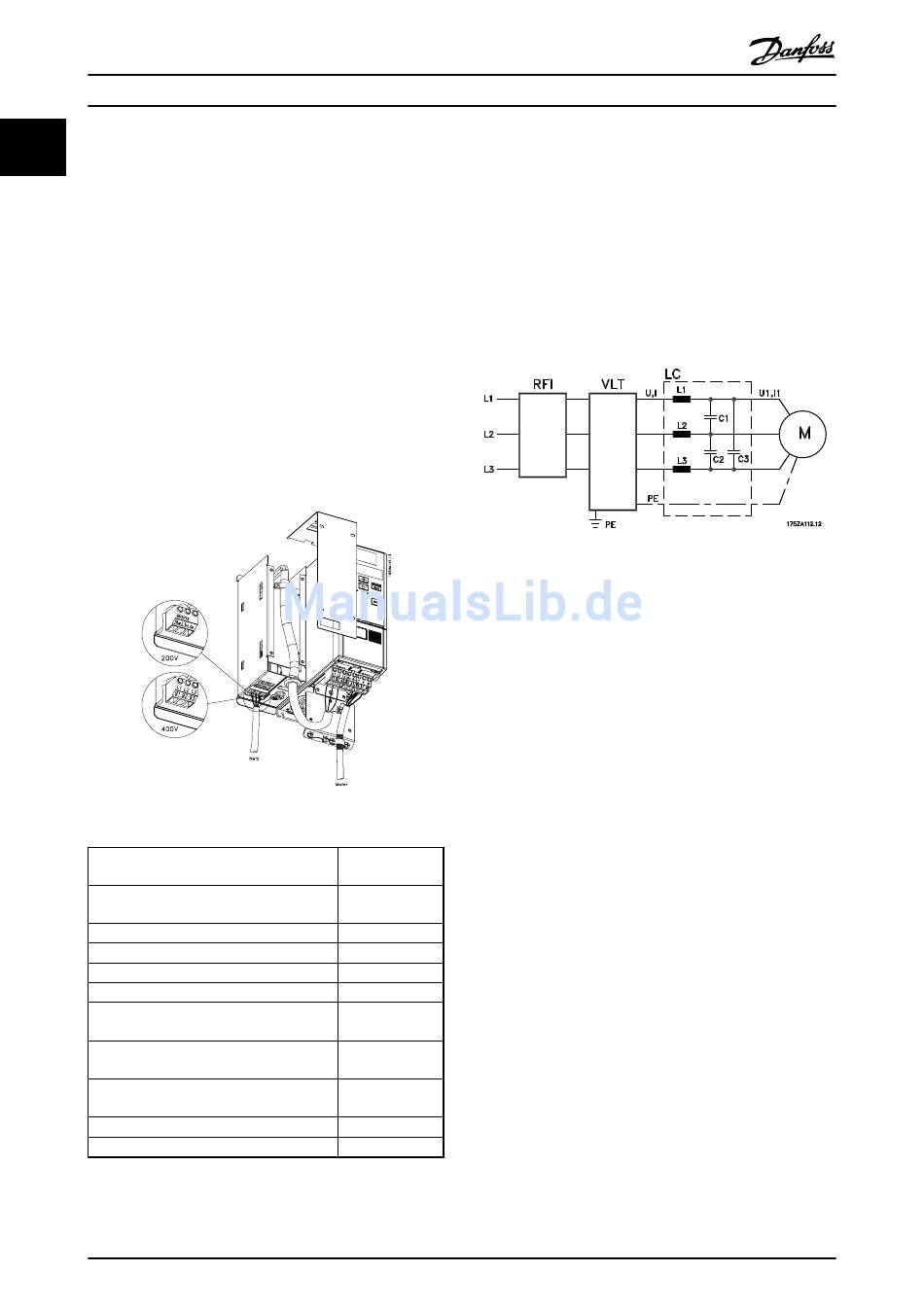

Abbildung 1.3 EMV-Filter der Klasse 1B – Beispiel
Maximale Kabellänge (abgeschirmt)
200-240 V
Maximale Kabellänge (abgeschirmt)
380-480 V
Schutzart
Maximaler Nennstrom
Höchstspannung
Maximale Spannung an Masse
Mindestabstand zwischen VLT und EMV 1B-
Filter
Mindestabstand über und unter EMV 1B-
Filter
Montage
Abmessungen HxBxT (mm)
Gewicht
Tabelle 1.5 Technische Daten für VLT 2803–2875 EMV 1B Filter
12
Projektierungshandbuch
Die Bestellnummer des EMV-Filtermoduls der Klasse 1B
können Sie Kapitel 1.10 Zubehör für den VLT 2800
entnehmen.

1.7.11 EMV-Filter der Klasse 1B/LC-Filter

Der EMV-Filter der Klasse 1B/LC enthält ein EMV-Modul,
das der Norm EN 55011-1B entspricht, und einen LC-Filter ,
der Störgeräusche reduziert.
LC-Filter
Wenn ein Motor durch einen Frequenzumrichter gesteuert
wird, sind aus dem Motor Störgeräusche zu hören. Die
durch die Konstruktionsweise des Motors verursachten
Schwingungen werden bei jeder Aktivierung einer der
Wechselrichterkontakte im Frequenzumrichter aktiviert. Die
Frequenz der Störgeräusche entspricht daher der
Anschlussfrequenz des Frequenzumrichters.
Der Filter reduziert die dU/dt-Werte der Spannung, die
Spitzenspannung U
Motor, sodass Strom und Spannung fast sinusförmig sind.
Die Motorgeräusche werden auf diese Weise auf ein
Minimum reduziert.
Aufgrund des Rippel-Stroms in den Drosseln verursachen
100 m
diese Geräusche. Dieses Problem kann durch Einbau des
(Bei 1A: 100 m)
Filters in einen Schaltschrank oder ein ähnliches Gehäuse
25 m
vollständig behoben werden.
(Bei 1A: 50 m)
Danfoss bietet einen LC-Filter für die VLT-Serie 2800 zur
IP20
Dämpfung der akustischen Motorgeräusche an. Stellen Sie
16 A
vor der Verwendung der Filter Folgendes sicher:
480 V AC
300 V AC
Seite-an-Seite
100 mm
Nur vertikale
Siehe Abbildung 1.7 für ein Anschlussbeispiel des LC-Filters.
Montage
200x60x87
0,9 kg
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten.
Abbildung 1.4 LC-Filter
und den Rippel-Strom ΔI zum
peak
Der Nennstrom wird überwacht.
Die Netzspannung beträgt 200-480 V.
Parameter 412 Variable Taktfrequenz ist auf [3] LC-
Filter eingestellt.
Die Ausgangsfrequenz beträgt max. 120 Hz.
MG27E403
