Einleitung zu VLT 2800
1 1
P
motor
R
min
R
rec
P
b, cont.
Thermorelais
Bestellnummer
Kabelquerschnitt
Tabelle 1.10 Definition der Variablen

1.12 LCP-Betrieb

1.12.1 Bedieneinheit

An der Vorderseite des Frequenzumrichters befindet sich eine Bedieneinheit,

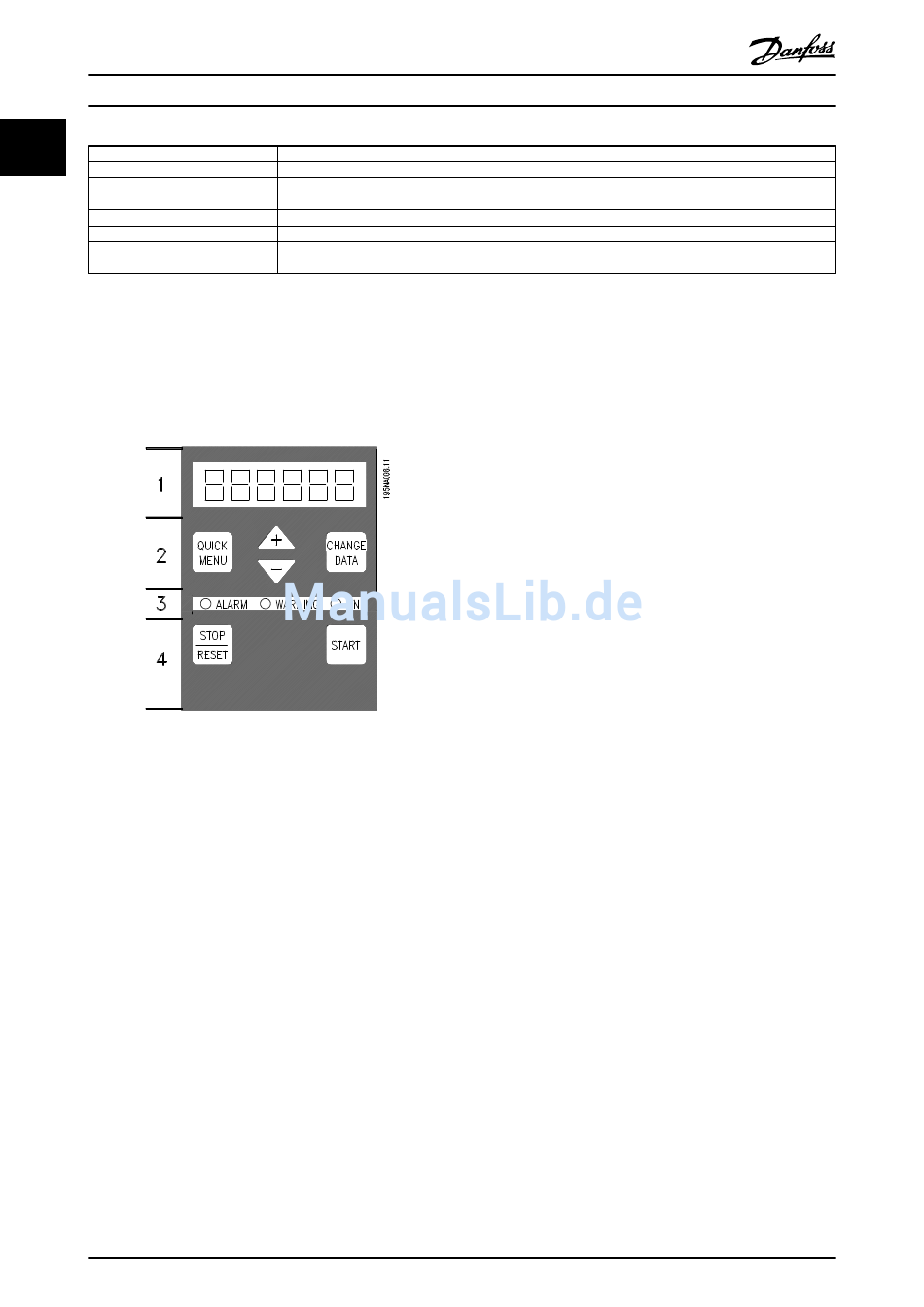

Abbildung 1.13 Bedieneinheit
Die Bedieneinheit ist in vier Funktionsgruppen unterteilt:
1. 6-stellige LED-Anzeige.
2. Tasten zur Änderung der Parameter und Umstellung der Anzeigefunktion.
3. Kontroll-Anzeigen.
4. Tasten zur lokalen Bedienung.
Alle Daten werden in einer 6-stelligen LED-Anzeige angezeigt, sodass im Normalbetrieb ein Betriebsdatenelement angezeigt
wird. Zur Ergänzung der Anzeige gibt es 3 Kontrollleuchten für Netzversorgung (Ein), Warnung (Warnung) und Alarm
(Alarm). Die meisten Parametereinstellungen des Frequenzumrichters können sofort über die Bedieneinheit geändert
werden, wenn die Funktion nicht über den Parameter 018 Programmiersperre als [1] Gesperrt festgelegt wurde.
22
Projektierungshandbuch
Nennmotorgröße für VLT-Typ
Zulässiger Mindestwert des Bremswiderstands
Empfohlener Bremswiderstand (Danfoss)
Kontinuierliche Bremsleistung
Bremsstromeinstellung des Thermorelais
Bestellnummern für Danfoss-Bremswiderstände
Empfohlener Mindestwert auf Grundlage des PVC-isolierten Kupferkabels. 30 °C Umgebungstem-
peratur mit normaler Wärmeabgabe
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten. MG27E403
