Temperaturen über 45 °C betrieben, so ist eine Leistungs-
reduzierung des Ausgangsnennstroms notwendig.

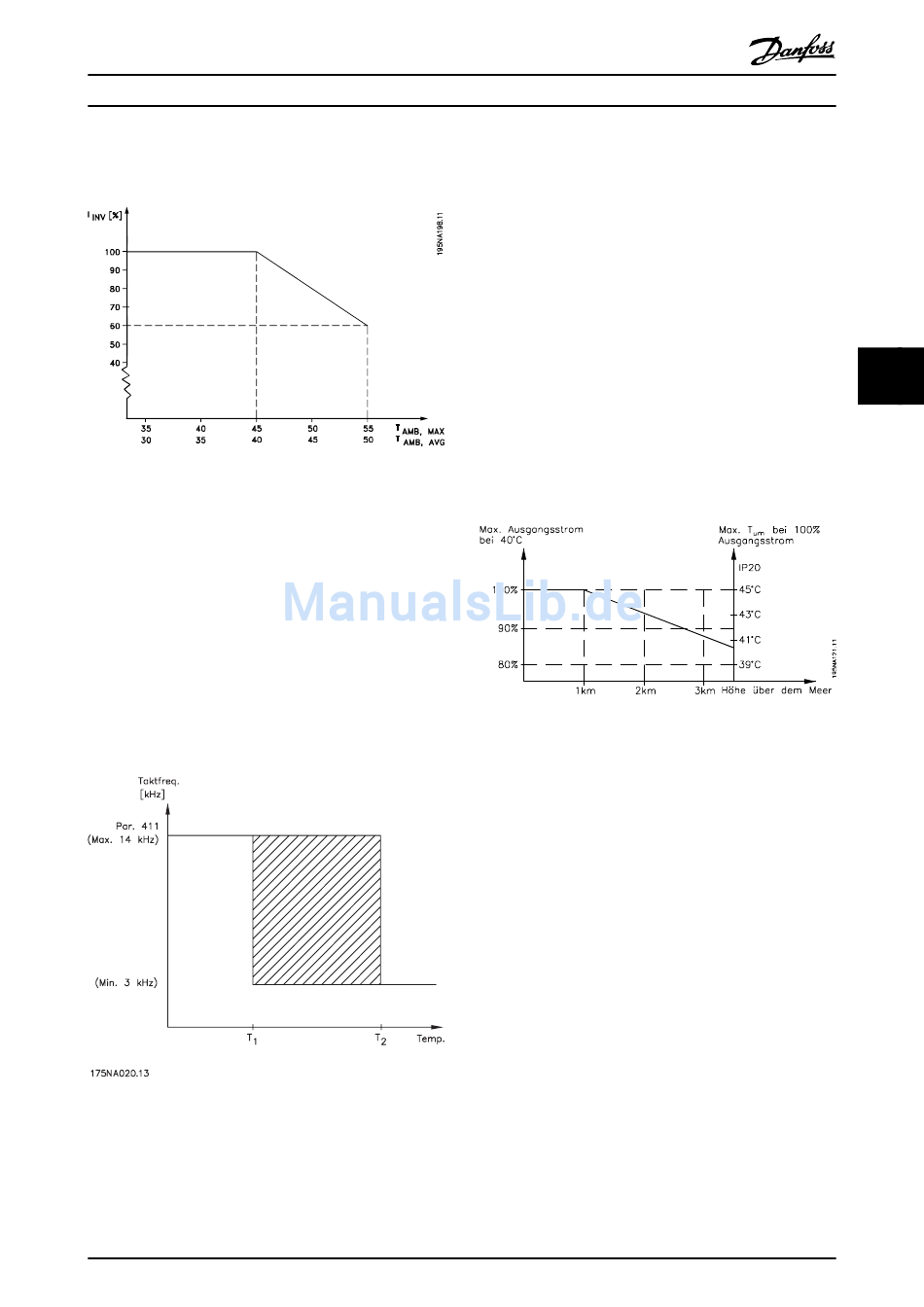

Abbildung 5.1 Leistungsreduzierung wegen erhöhter
Umgebungstemperatur
5.1.9 Temperaturabhängige Taktfrequenz
Diese Funktion ermöglicht die höchstmögliche
Taktfrequenz ohne thermische Überlastung des Frequen-
zumrichters. Die innere Temperatur bestimmt, ob die
Taktfrequenz der Last, der Umgebungstemperatur, der
Versorgungsspannung oder der Kabellänge angepasst
werden muss.
Anhand der internen Temperaturmessung wird die
Taktfrequenz des Frequenzumrichters zwischen f
f (Parameter 411 Taktfrequenz) automatisch angepasst.
sw, max
Siehe dazu Abbildung 5.2.
Abbildung 5.2 Taktfrequenzen gegenüber Temperatur
Bei Verwendung eines LC-Filters beträgt die minimale
Taktfrequenz 4,5 kHz.
MG27E403
Projektierungshandbuch
5.1.10 Leistungsreduzierung wegen
Die PELV (Schutzkleinspannung – Protective extra low
voltage)-Anforderungen der Norm IEC 61800-5-1 werden
bei Höhen über 2000 m nicht eingehalten. Wenden Sie
sich für weitere Informationen an Danfoss.
Unterhalb von 1000 m ist keine Leistungsreduzierung
nötig.
Oberhalb von 1000 m muss die Umgebungstemperatur
(T ) oder der max. Ausgangsstrom (I
AMB
in Abbildung 5.3 entsprechend reduziert werden:
1.
2.
und
Abbildung 5.3 Leistungsreduzierung wegen geringem
sw, min
Luftdruck
5.1.11 Leistungsreduzierung beim Betrieb
Bei Anschluss eines Motors an einen Frequenzumrichter
müssen Sie auf ausreichende Kühlung des Motors achten.
Bei niedrigen Drehzahlen kann der Motorlüfter keine
ausreichende Kühlluftmenge liefern. Dieses Problem tritt
auf, wenn das Lastmoment über den gesamten
Regelbereich konstant ist (z. B. bei einem Förderband). Die
verringerte Kühlluftmenge bestimmt das zulässige
Drehmoment im Dauerbetrieb. Soll der Motor kontinu-
ierlich mit einer Drehzahl laufen, die weniger als die Hälfte
der Nenndrehzahl beträgt, so muss dem Motor zusätzliche
Kühlluft zugeführt werden. Anstelle einer Zusatzkühlung
kann auch die Motorlast reduziert werden. Dies kann durch
die Verwendung eines größeren Motors erfolgen. Die
Konstruktion des Frequenzumrichters setzt den möglichen
Motorgrößen, die an den Frequenzumrichter
angeschlossen werden können, allerdings Grenzen.
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten.
geringem Luftdruck
Leistungsreduzierung des Ausgangsstroms in
Abhängigkeit von der Höhe bei
T = max. 45 °C.
AMB
Leistungsreduzierung von T
AMB
von der Höhe bei 100 % Ausgangsstrom.
mit niedriger Drehzahl
) dem Diagramm 5
MAX
in Abhängigkeit
