Installation Projektierungshandbuch

3.3.9 Erdung abgeschirmter Steuerkabel

Steuerkabel müssen abgeschirmt und die Abschirmung
beidseitig über Kabelschellen mit dem Metallgehäuse des
Gerätes verbunden sein.
3 3

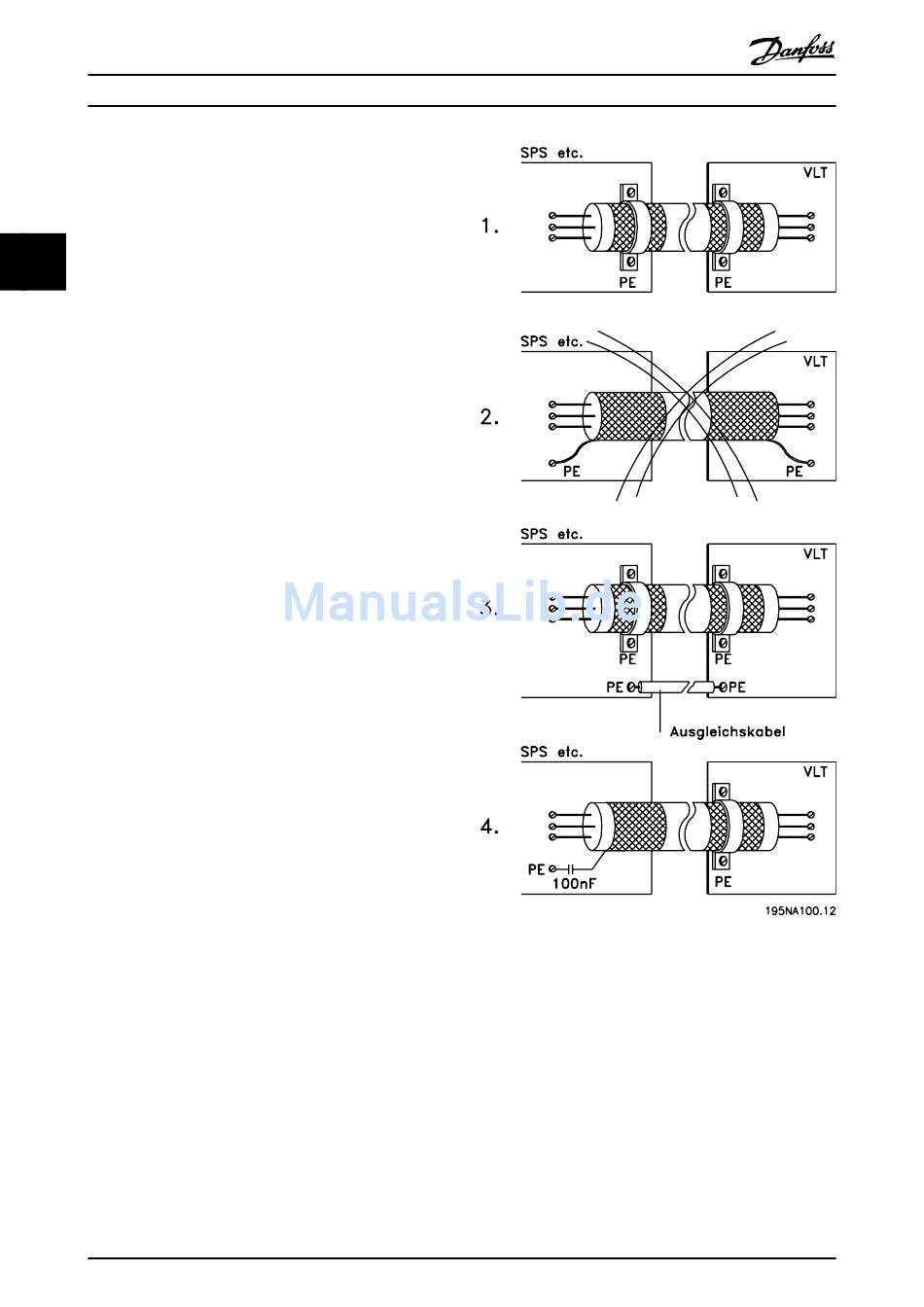

Abbildung 3.19 zeigt die korrekte Erdungsmethode und die
Verfahrensweise bei Zweifeln.
Richtige Erdung
Steuerkabel und Kabel für die serielle Kommunikation
müssen beidseitig mit Kabelschellen montiert werden, um
bestmöglichen elektrischen Kontakt zu gewährleisten.
Falsche Erdung
Verwenden Sie keine verdrillten Kabelenden (verdrillte
Abschirmungsenden), da diese die Abschirmungsimpedanz
bei hohen Frequenzen erhöhen.
Potenzialausgleich zwischen SPS und VLT
Besteht zwischen dem Frequenzumrichter und der SPS
(usw.) ein unterschiedliches Erdpotenzial, können
Ausgleichsströme auftreten, die das gesamte System
stören. Schaffen Sie Abhilfe durch das Anbringen eines
Potenzialausgleichskabels parallel zum Steuerkabel.
2
Mindestkabelquerschnitt: 16 mm .
Beim Auftreten von 50-Hz-Brummschleifen
Bei der Verwendung langer Steuerkabel können 50-Hz-
Brummschleifen auftreten, die das gesamte System
beeinträchtigen können. Dieses Problem kann gelöst
werden, indem ein Ende der Abschirmung über einen
100-nF-Kondensator (kurze Pinlänge) mit der Erde
verbunden wird.
Abbildung 3.19 Erdungsbeispiele
