Installation

3 Installation

3.1 Mechanische Abmessung

3.1.1 Übersicht

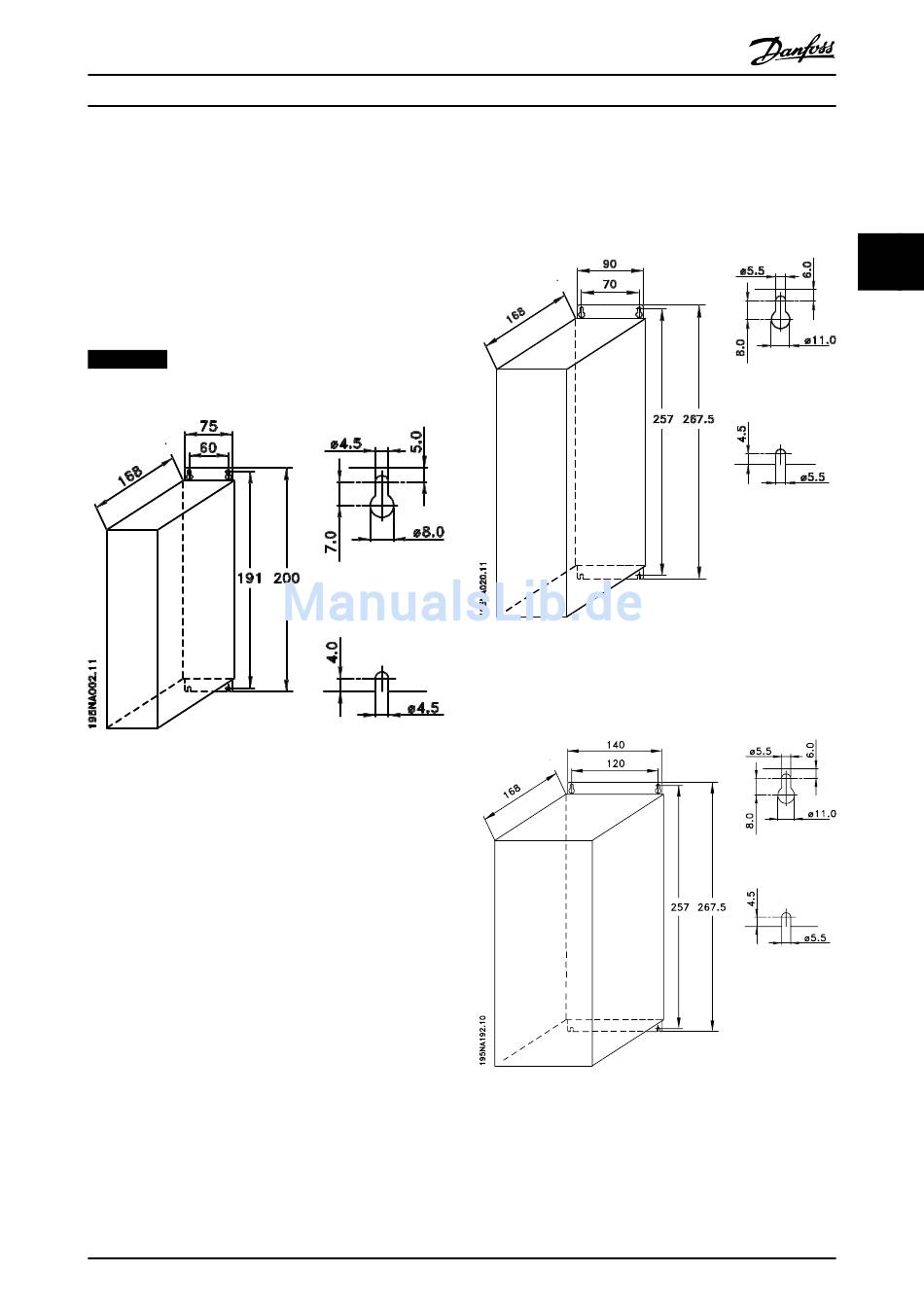

Abbildung 3.1 zeigt die mechanischen Abmessungen. Alle
Abmessungen in mm.
HINWEIS
Alle Filteroptionen müssen senkrecht montiert werden.
Abbildung 3.1 VLT 2803-2815 200-240 V
VLT 2805-2815 380-480 V
MG27E403
Projektierungshandbuch
3.1.2 Gehäuse B
Abbildung 3.2 VLT 2822 200-240 V
VLT 2822-2840 380-480 V
3.1.3 Gehäuse C
Abbildung 3.3 VLT 2822 220-240 V, PD2
VLT 2840 200-240 V
VLT 2855-2875 380-480 V
