Installation

3.4.16 Steuerklemmen

Hinweise zur richtigen Terminierung von Steuerkabeln finden Sie unter Kapitel 3.3.9 Erdung abgeschirmter Steuerkabel.
3 3

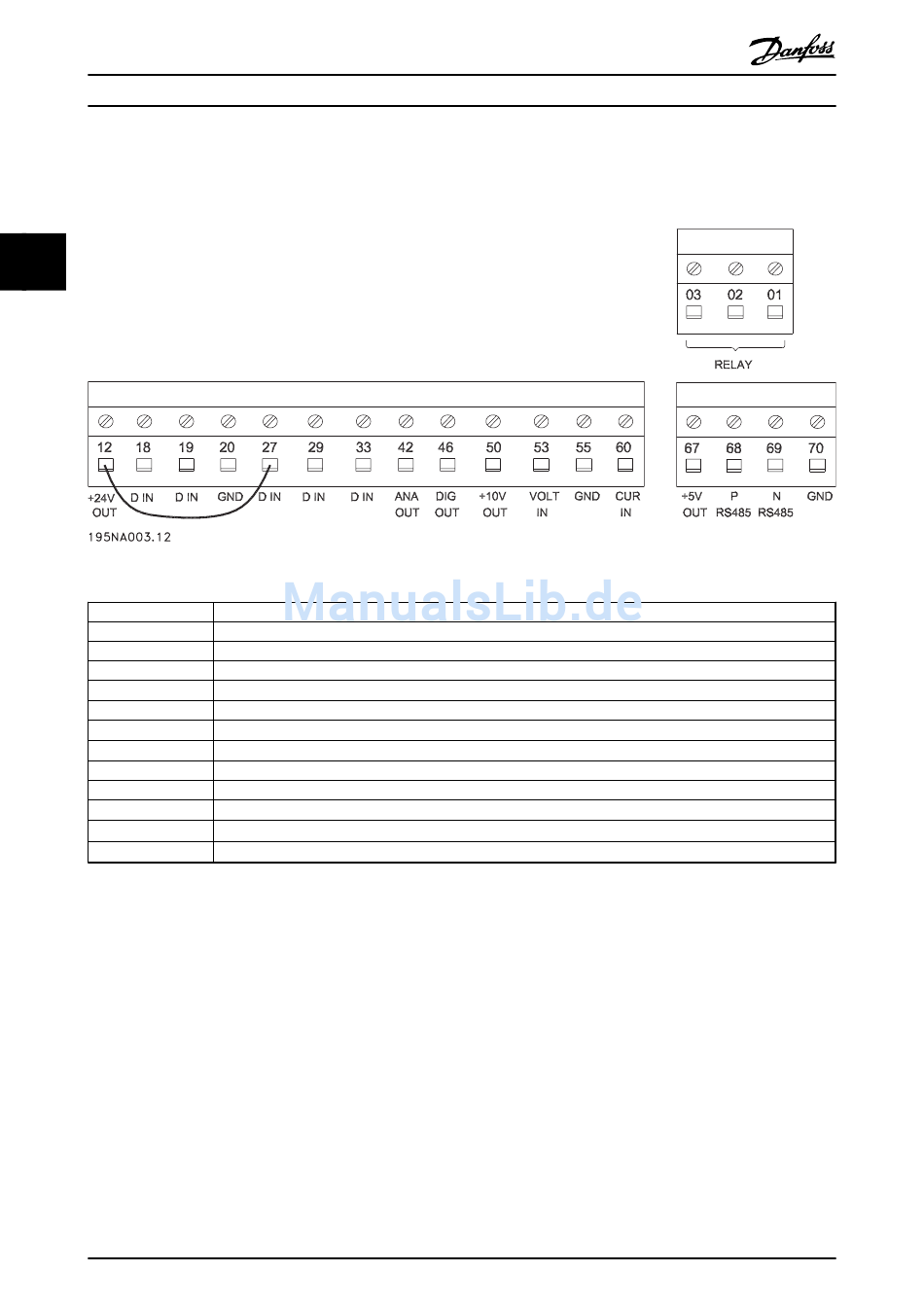

Abbildung 3.34 Steuerklemmen
Nr.
01-03
12
18-33
20, 55
42
1)
46
50
53
60
1)
67
1)
68, 69
70 1)
Tabelle 3.8 Funktionen der Steuerklemmen
1) Die Klemmen gelten nicht für DeviceNet/CANopen. Detailliertere Informationen finden Sie im DeviceNet-Handbuch.
54
Projektierungshandbuch
Funktion
Die Relaisausgänge 01-03 können zur Anzeige von Status und Alarmen/Warnungen verwendet werden.
24 V DC-Spannungsversorgung.
Digitaleingänge.
Gemeinsame Baugröße für Ein- und Ausgangsklemmen.
Analogausgang zur Anzeige von Frequenz, Referenz, Strom oder Drehmoment.
Digitalausgang für Anzeigestatus, Warnungen oder Alarme sowie Pulsausgang.
+10 V DC-Versorgungsspannung für Potenziometer oder Thermistor.
Analoger Spannungseingang 0-10 V DC.
Analoger Stromeingang 0/4-20 mA.
+ 5 V DC-Versorgungsspannung an Profibus.
RS-485 Serielle Schnittstelle
Baugröße für Klemmen 67, 68 und 69. Normalerweise wird diese Klemme nicht verwendet.
