Installation

3.4.15 Steuerkabel

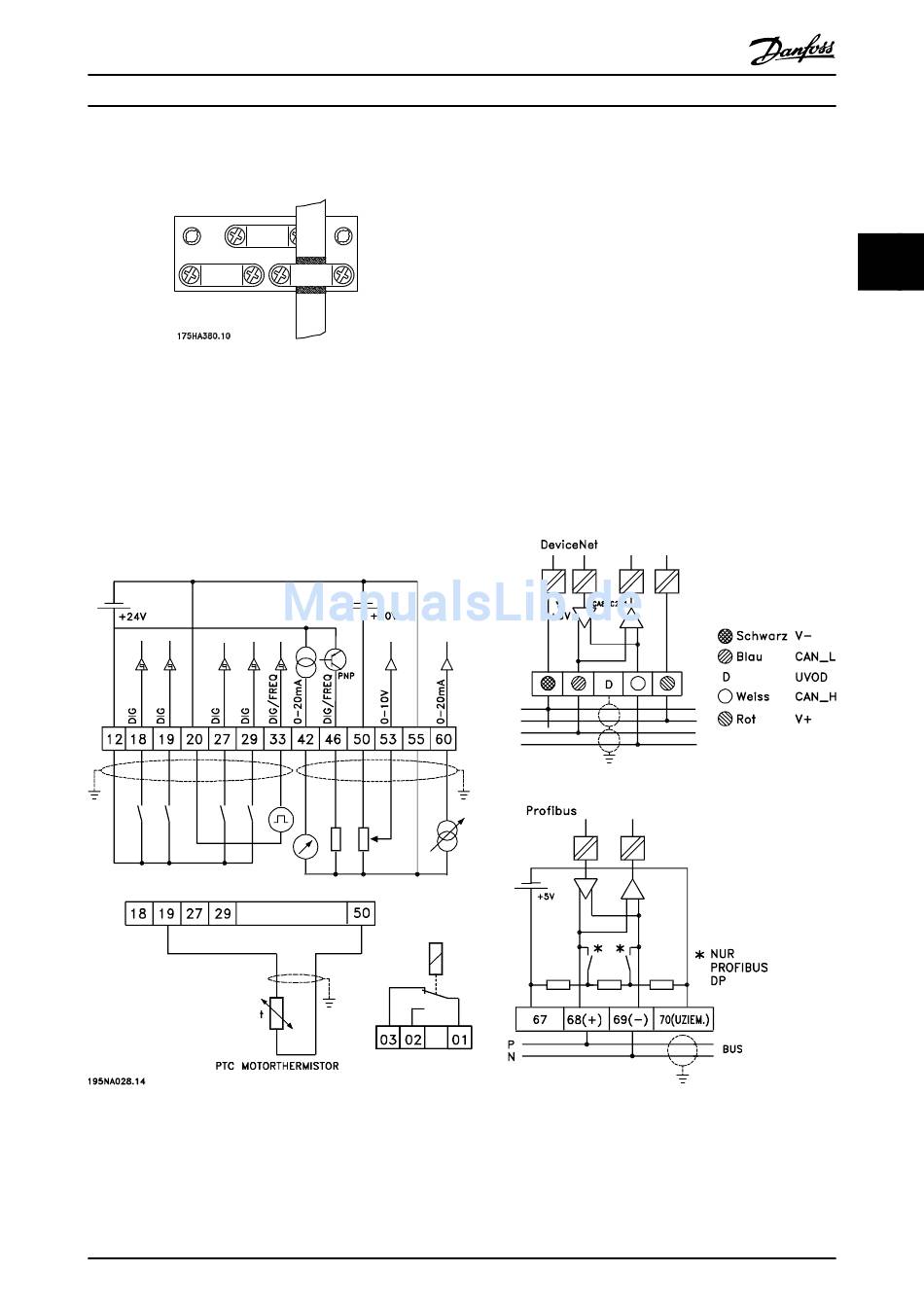

Abbildung 3.32 Abgeschirmte Steuerkabel
Verwenden Sie abgeschirmte Steuerkabel. Schließen Sie die Abschirmung mittels einer Schelle an das Frequenzumrichter-
gehäuse an. Normalerweise muss die Abschirmung auch an das Gehäuse der Bedieneinheit angeschlossen werden.
(Verwenden Sie dazu die Anleitung für das fragliche Gerät.) In Verbindung mit sehr langen Steuerkabeln und Analogsignalen
kann es aufgrund von Störungen in den Netzkabeln zu Brummschleifen mit 50/60 Hz kommen. In diesem Zusammenhang
kann es erforderlich sein, die Abschirmung zu durchbrechen oder einen 100-nF-Kondensator zwischen Abschirmung und
Chassis einzubauen.
Abbildung 3.33 Steuerkabel
Anzugsdrehmomente für Steuerkabel
Befestigen Sie die Steuerkabel mit einem Anzugsdrehmoment von 0,22-0,25 Nm.
